易灵思2026技术研讨会圆满举办，16nm 钛金系列重塑FPGA效能边界

4月17日，易灵思2026技术研讨会·北京站正式举行。研讨会以“方寸之间，无界之‘芯’”为主题，现场深度解析了易灵思16nm钛金系列FPGA产品及其创新解决方案，展现了其独特的低功耗、高性能、小体积、高密度的卓越表现。在半导体技术飞速迭代的今天，如何在有限的芯片面积内实现极致的性能与能效比，是每一位工程师面临的挑战。易灵思革命性地开发了Quantum架构，采用逻辑和路由可互变换的XLR结构，从根本上解决了传统FPGA在功耗与性能之间的矛盾。在同等资源下，易灵思FPGA能够占据更小的硅片面积，实现更低的功耗，其PPA优势达到传统世界领先FPGA公司的4倍，为各行业智能化升级提供了核心芯片支撑。

发展路标：立足Quantum架构，深耕高FPGA 赛道

本次研讨会上，易灵思应用工程副总裁陈弘率先分享了公司整体发展战略与未来发展路标，深入解读了企业在国产FPGA赛道的布局思路与核心优势。当前，全球FPGA市场长期由国际巨头主导，但国产替代进程持续提速，国内FPGA市场增速显著高于全球平均水平，边缘计算、汽车电子、AIoT等新兴产业的快速发展，为国产FPGA企业带来了广阔机遇。

易灵思的核心优势之一是其创新性地开发了Quantum架构，采用的XLR 可互换逻辑路由单元打破了传统FPGA“逻辑与布线固定分离”的底层结构，从根源解决资源失衡、功耗高、面积大、性能受限等行业痛点。打比方来说，传统 FPGA就像“固定楼房+固定道路”，Quantum 则是灵活可的弹性单元阵列，不只是工艺升级，而是从底层架构重构，用XLR把资源利用率、功耗、面积、性能推到全新水平。

据陈弘介绍，在发展路标上，公司2018-2020年即已量产40nm Trion产品系列，集成MIPI 1.5G硬核与DDR3硬核，主打成本优化的低功耗；2020-2023年量产的16nm 钛金产品系列，集成MIPI 1.5G硬核与DDR3硬核，主打高性能、高集成度、低功耗的中端FPGA。当前（2023-2026年），易灵思则将开发量产与推广重点放在16nm 钛金 RV-SoC FPGA，集成16G SerDes + PCIE Gen4x4 + 3.7G LPDDR4硬核+4核硬核RISC-V处理器等丰富单元，产品定位为高性能、高密度、异构处理、低功耗的中高端FPGA。

此外，易灵思还不断结合市场变化，推出适合客户需求的产品。例如，易灵思的SiP解决方案将FPGA与一个或多个附加芯片（如存储器）集成在紧凑、即用的封装中，可简化电路板设计、加快原型验证，方便量产部署，并显著缩短开发周期，同时有效解决当前用户对存储芯片紧缺的焦虑。

产品：钛金系列实现PPA量级突破

作为本次研讨会的核心亮点，易灵思技术团队深度解析了16nm钛金系列FPGA产品及其创新解决方案，全面展现其低功耗、高性能、小体积、高密度的卓越特性，以及在多领域的适配能力。

根据易灵思市场总监杜宁的介绍，钛金系列覆盖从Ti35/Ti60到TJ550/TJ750/TJ1000不同性能规格的产品。在增强的第二代Quantum架构加持下，采用16nm标准工艺+模块化设计，相比传统FPGA具有更高的PPA优势，成为高性能边缘计算的“硬核”引擎。

以新规划产品Ti125为例，作为钛金系列中一款高性价比 FPGA，其采用16nm工艺，拥有丰富的高性能DSP计算资源和大容量、高性能的BRAM存储资源；丰富的HSIO资源和接口，首发第二代HSIO，支持1.8G LVDS/2.5G MIPI软核，可配置超8组MIPI 2.5G DPHY，支持1333Mbps DDR3接口等，使其在性能、功耗与集成度上展现优势，有望填补更多高端应用场景的空白，为客户提供更具竞争力的产品选择。

AI应用：eCNN 平台赋能边缘 AI 新引擎

近年来人工智能快速发展，边缘AI成为最热门的应用场景与发展方向。针对这一市场动态，易灵思充分开发相关功能，推动FPGA产品在多场景下的适用。

eCNN 就是易灵思为钛金系列量身打造的一款边缘 CNN 推理利器。其支持主流AI架构Tensorflow、PyTorch、Caffe、ONNX，支持常见的神经网络模型，支持超过40种神经网络算子加速。在Quantum 架构加持下，算力密度与能效比大幅领先传统 FPGA，实现低功耗、高密度、低时延、易部署的 CNN 模型硬件加速。

根据易灵思展示案例可以发现，16nm Ti180 FPGA在机器识别场景中，可针对不同应用需求，例化多个AI加速模块，性能、功耗、资源占用都有着良好表现。在AR眼镜的案例中，基于16nm Ti60F225 FPGA可有效实现便携式目标检测。在音频分析应用案例中，基于40nm T20 FPGA进行预处理，可进行时域与频域转换，支持TFLite-Micro library，进行down- scaling、降噪和自动增益控制等处理，生成供AI模型输入的频谱图数据。

此外，易灵思还打造了AWESOM及核视平台面向边缘AI与视觉应用，提供SoM 核心板与完整开发环境，客户不用从头设计FPGA系统，直接就能拿到可量产的核心板/核心系统。

SerDes IP：生态不断丰富，应用效率提升

FPGA产业的发展离不开完善的生态支撑，本次研讨会中，易灵思重点介绍了其成熟的SerDes IP生态，展现了企业在生态建设上的深厚积累。作为FPGA产品的核心配套资源，SerDes IP的完善程度，直接决定了产品的应用效率与开发成本。

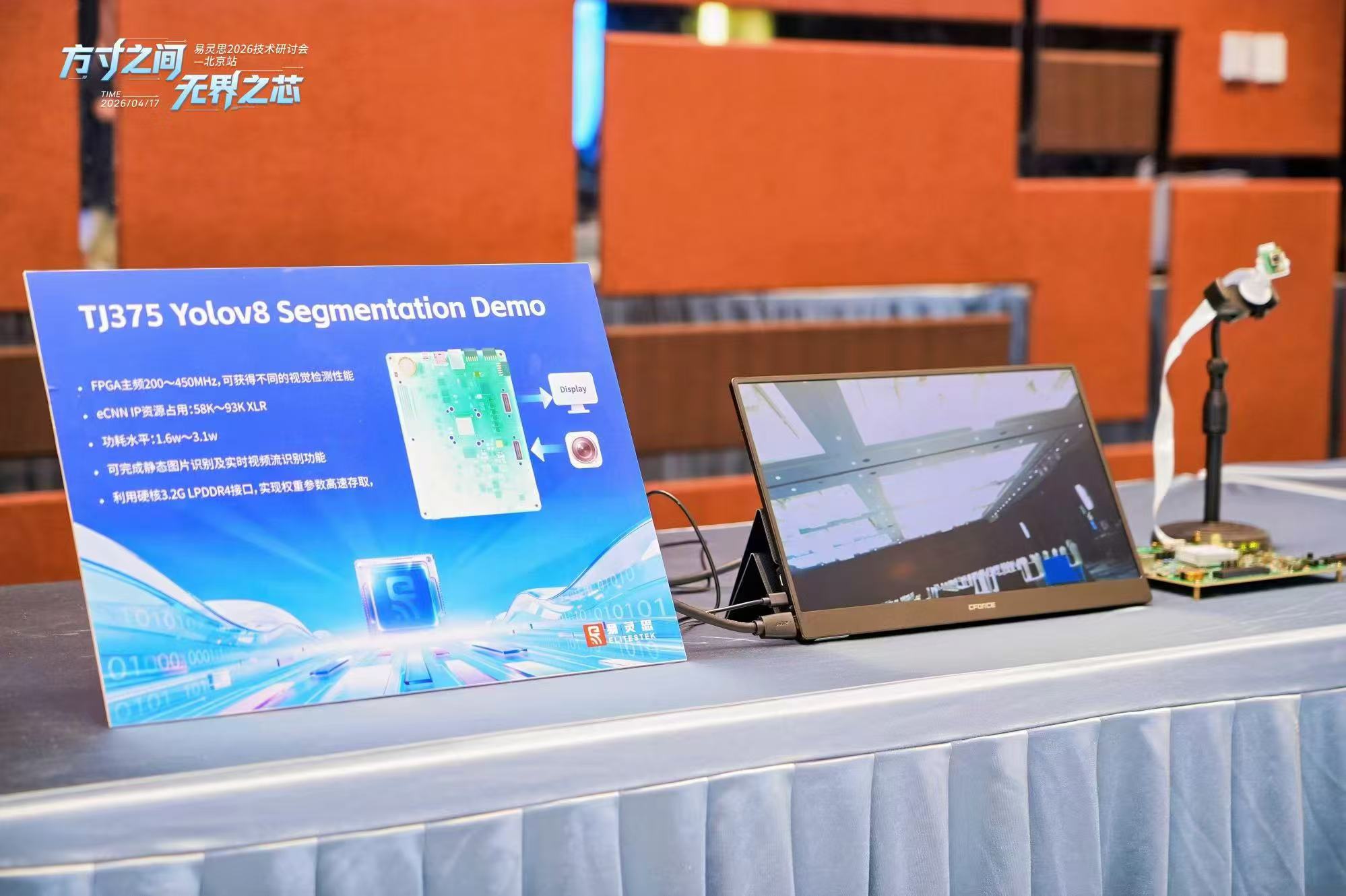

在SerDes IP生态方面，易灵思16nm 钛金系列支持16 路16Gbps高速接口+ 硬核PCIe Gen4x4 +多速率以太网+PMA‑Direct，在带宽、时延、集成度、灵活性上全面对标高端FPGA。研讨会上，现场设置了技术展示区，参会者可近距离体验SerDes IP相关系统演示，并与易灵思一线技术工程师面对面交流，围绕项目落地中的实际问题展开深入探讨。

本次研讨会是易灵思技术成果的一次集中展示。随着边缘计算与AI技术的深度融合，FPGA凭借可重配置性、低功耗、低延迟的优势，成为边缘场景的核心硬件支撑，而易灵思16nm钛金系列FPGA产品，凭借卓越的性能表现，在边缘领域实现了广泛应用，成为推动边缘智能化的重要力量。

面向未来，易灵思表示将持续以自主创新为核心驱动力，希望携手产业链上下游伙伴、生态合作伙伴、科研机构及行业客户，深化技术协同、方案共创与市场拓展，共同推动国产 FPGA 业务规模化落地与产业生态持续繁荣，助力中国半导体产业高质量发展。
