一、行业背景与核心痛点

当前化工行业智能化、安全化升级提速，精细化工（如涂料、试剂）生产对设备协同、数据管控及安全生产要求严苛，尤其是化工原料反应釜生产线，需实现全流程参数监控与集中调度。随着行业自动化升级推进，老旧设备与新系统的兼容问题日益突出。西门子S7-200 PLC因抗干扰强、适配化工车间腐蚀环境，广泛应用于反应釜温度、压力参数采集及搅拌设备启停控制，但其仅配备PPI 9针DP口，无以太网接口，采用西门子专有PPI串口协议（PPI协议衍生适配，基于RS-485物理层）；S7-1500 PLC标配Profinet以太网接口，采用TCP/IP协议及优化S7协议，支持PUT/GET指令，适配化工车间集中管控系统数据交互需求，两者协议异构无法直接互通，形成数据孤岛。同时，S7-200已连接威纶通触摸屏（支持PPI 187.5K连接，无需额外转换器）实现本地参数监控，该触摸屏通过EB8000软件配置，适配西门子PLC通讯，改造易中断通讯，影响生产线24小时连续运行（化工生产中断易引发安全隐患）；整体替换设备成本高，不符合化工企业降本增效需求，协议差异成为老旧设备智能化升级的核心阻碍，也制约了安全生产追溯体系搭建。

二、项目概况

某大型精细化工企业原料反应车间，1台西门子S7-200 PLC（无网口，仅PPI 9针DP口）负责反应釜的温度、压力参数采集及搅拌、进料设备启停控制，已通过PPI口连接威纶通触摸屏实现本地操作监控（配置时匹配PLC站号与波特率，保障通讯稳定）。为搭建全车间集中管控与安全生产追溯体系，需将S7-200采集的生产数据实时上传至S7-1500 PLC，支撑MES系统数据分析与生产调度，要求通讯延迟≤10ms、不影响触摸屏正常使用，且适配车间腐蚀、强电磁干扰环境。最终选用远创智控PPI-ETH-YC02 Plus桥接型以太网模块，实现双向通讯，是化工行业反应釜生产线老旧PLC升级的经典应用，契合精细化工生产智能化、安全化升级需求。

三、选型与部署方案

3.1选型依据

核心选型标准：支持PPI与以太网双向协议转换，兼容S7-200/1500 PLC，适配威纶通触摸屏，工业级品质（耐腐蚀、抗强干扰），配置便捷，契合化工生产连续性、安全性需求。远创智控PPI-ETH-YC02 Plus桥接型内置专用PPI协议解析芯片，其DSUB9针母口可直接连接威纶通触摸屏，完美匹配触摸屏PPI通讯参数，实现PPI与TCP/IP双向转换，支持S7-1500 PUT/GET指令，替代西门子CP243-1功能，支持触摸屏与PLC并行通讯，不占用PLC编程口，投入成本仅为设备整体替换的1/10，无需停产改造，适配化工车间高效安全生产需求。

3.2部署方案

1.硬件连接：模块PPI 9针母口对接S7-200 DP口，直接连接威纶通触摸屏，以太网口通过工业网线连接S7-1500以太网口，闭环通讯互不干扰，匹配触摸屏RS-485 2W接口需求；

2.位置部署：安装于S7-200旁防爆控制柜，做好防腐蚀处理，缩短线路减少信号损耗，适配车间腐蚀、强电磁干扰环境；

3.软件调试：通过远创智控专用配置工具设置IP与S7-1500同网段，配置PPI波特率（9.6Kbps~187.5Kbps自适应，与触摸屏、PLC参数一致），1天内完成调试，不中断生产。

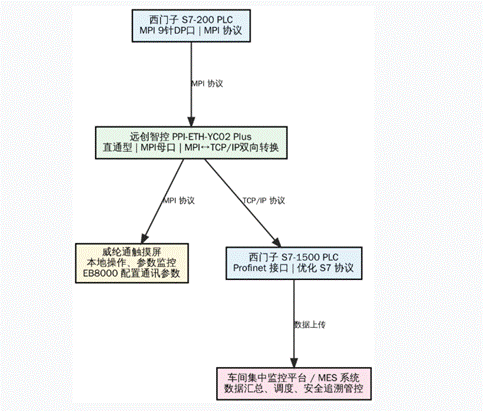

3.3可视化结构拓扑图

四、技术架构与硬件配置

4.1技术架构设计

采用“底层现场设备-中间协议转换-上层集中管控”三层架构，贴合化工行业智能化、安全化管控需求：底层为S7-200 PLC与威纶通触摸屏，负责现场生产控制与本地操作，触摸屏通过M/V地址与PLC交互，保障控制精准性；中间层为远创智控PPI-ETH-YC02 Plus模块，作为核心枢纽，完成PPI与TCP/IP双向透明转换，支持多主站并行通讯，保障数据实时传输，助力安全生产追溯；上层为S7-1500 PLC与监控平台，实现全车间生产数据统筹，契合化工企业高效管控、降本增效、安全追溯需求。

4.2硬件配置（单条反应釜产线）

1.西门子S7-200 PLC（带PPI 9针DP口）1台；

2.西门子S7-1500 PLC（CPU 1511C，Profinet接口）1台；

3.远创智控PPI-ETH-YC02 Plus桥接型模块1台；

4.威纶通触摸屏（支持PPI接口，分辨率800×480以上）1台；

5.工业网线、PPI通讯线若干；

6.防爆防腐蚀工业控制柜1台（含开关电源、接线端子，适配车间腐蚀环境）。

五、网关功能与产品优势

5.1核心功能

内置工业级TCP/IP协议栈，支持PPI与以太网双向转换，实现S7-200与S7-1500数据双向传输，保障化工反应参数精准同步与安全追溯；支持STEP7、WinCC等上位机，最多连接32台，适配车间多设备管控；作为Modbus从站，支持威纶通触摸屏访问，无需额外编程，匹配EB8000软件配置需求；10/100M自适应以太网口，通讯延迟≤10ms，支持远程运维，无需外接电源，直接安装于PLC通讯口，安装便捷，适配化工车间腐蚀、强干扰环境。

5.2产品优势（核心亮点）

1.协议解析强：专用芯片穿透西门子PPI专有协议，兼容S7-1500优化S7协议，完美适配威纶通触摸屏，匹配其PPI通讯参数，破解化工车间新旧设备通讯壁垒，助力安全追溯；

2.桥接型优势：九针母口直接对接威纶通触摸屏，不占用PLC编程口，支持多主站并行通讯，零中断改造，保障化工生产连续性与安全性；

3.工业级品质：宽温-40℃~85℃，抗强电磁干扰，IP30防护+防腐蚀设计，适配化工车间腐蚀、强干扰恶劣环境；

4.便捷高效：可视化配置，无需复杂编程，1天完成调试，匹配威纶通触摸屏配置流程，不影响生产进度；

5.高性价比：成本仅为设备替换的1/10，低成本实现老旧设备升级，契合化工企业降本增效、安全升级需求。

六、经典应用案例

某大型精细化工企业6条原料反应釜生产线，均配备S7-200 PLC（仅PPI接口）及威纶通触摸屏，需接入S7-1500搭建集中管控与安全追溯体系，且不中断生产。采用6套远创智控PPI-ETH-YC02 Plus桥接型模块部署，实现双向通讯，运行至今无故障，成功搭建集中管控与追溯平台，生产效率提升28%，人工统计成本降低25%，满足化工生产安全合规追溯要求，成为化工行业老旧PLC升级的经典应用。

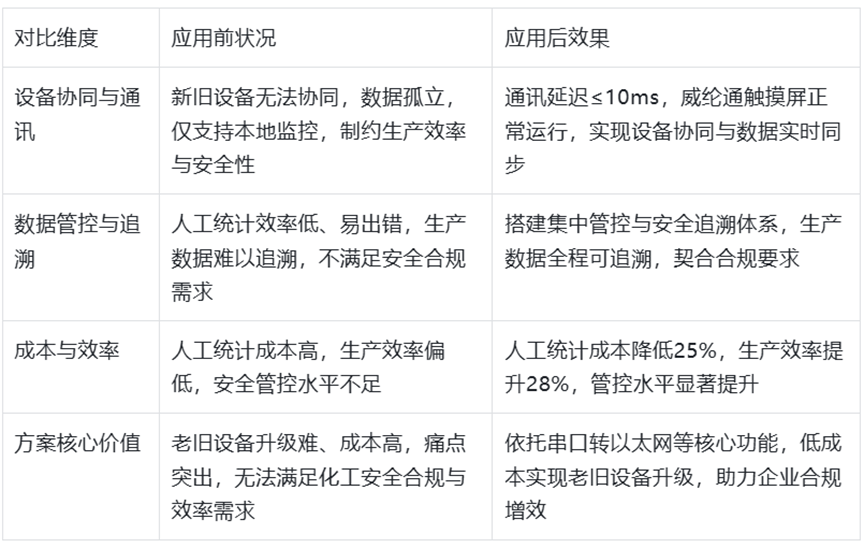

七、应用效果与方案价值

八、网关未来发展趋势

结合化工行业智能化、安全化升级趋势，工业以太网网关呈现五大方向：

1. AI集成，结合西门子工业基础模型，实现故障提前预警，保障化工生产安全稳定；

2.多协议融合，适配化工车间多品牌设备，提升场景适配性，更好兼容威纶通等国产触摸屏；

3. 5G+TSN融合，拓展无线部署，适配化工车间防爆布线需求，规避线路腐蚀风险；

4.零信任安全，强化数据加密，保障化工生产追溯数据安全（契合工控安全发展趋势）；

5.绿色节能，适配化工行业低碳生产需求。远创智控将持续迭代产品，贴合化工行业高效、安全管控需求。

九、总结

本方案针对化工行业S7-200与S7-1500 PLC协议不兼容的核心痛点，采用远创智控PPI-ETH-YC02 Plus桥接型模块，通过串口转以太网、以太网转换器、以太网桥接器功能，实现PPI与TCP/IP双向转换，不影响威纶通触摸屏通讯，以低成本完成老旧设备升级。方案有效破解数据孤岛，提升生产效率、降低成本，满足化工生产安全合规追溯需求，彰显产品优势与价值，为化工及各类工业场景老旧PLC以太网升级提供可靠、可复制的解决方案，助力行业智能化、安全化发展。
