西门子200系列PLC通过以太网模块和西门子触摸屏上位机通讯在码头装卸设备智能化监控经典应用案例

一、项目概况与核心痛点

该项目为某内河集装箱码头装卸设备智能化监控升级项目，码头拥有8个作业泊位，主要负责集装箱装卸、货物转运作业，现场部署龙门吊、传送带、装卸机等10台核心装卸设备，核心控制设备采用西门子200系列PLC，主要负责采集装卸设备运行参数（如龙门吊负载、传送带速度）、执行设备启停、调速等控制指令，保障装卸作业连续、安全开展。项目核心需求是实现PLC与西门子触摸屏、上位机的双向稳定通讯：触摸屏用于现场运维人员下发操作指令、查看单台设备运行状态及故障信息；上位机用于后台管理人员实时监控全码头装卸设备运行情况、统计作业数据、远程排查设备故障，实现码头装卸作业的可视化、集约化管理，契合智慧港口“降本、增效、安全”的发展要求。

项目实施前，核心痛点集中在协议不兼容导致的通讯失效：西门子200系列PLC采用专属PPI协议，而现场西门子触摸屏采用Modbus协议、上位机采用TCP/IP协议，三种设备协议不互通，形成“通讯孤岛”。此前尝试直接连接设备，出现触摸屏操作指令无法下发至PLC、上位机无法实时采集装卸设备运行数据的问题，只能依靠人工定时巡检、手动记录设备参数、现场操作设备，不仅增加了运维工作量，还易出现操作指令延迟、设备故障响应滞后等问题，严重影响装卸效率，甚至存在安全隐患。同时，码头作业区域开阔、设备分散，传统有线连接布线繁琐、易受码头粉尘、震动及大型机械电磁干扰，线路损坏率高，进一步加剧了通讯难题。

二、设备选型与实施过程

针对项目通讯痛点，结合码头装卸作业开阔、多粉尘、强电磁干扰的场景特点，经过多方调研与对比，最终选型远创智控品牌PPI-ETH-YC01-S无线以太网模块，该模块专为西门子200系列PLC设计，具备强大的协议转换与无线通讯能力，可完美适配码头工业复杂环境，同时集成串口转以太网、以太网转换器、以太网桥接器核心功能，无需更换原有PLC及终端设备，大幅降低升级成本，是码头装卸PLC通讯的最优选型。

选型核心依据：

一是兼容性强，PPI-ETH-YC01-S模块可直接对接西门子200系列PLC，完美支持PPI协议，同时兼容触摸屏Modbus协议与上位机TCP/IP协议，无需修改设备原有协议，可快速实现协议转换；

二是无线通讯优势，模块支持稳定无线传输，空旷环境传输距离可达150米，适配码头开阔布局与设备分散特点，无需现场布线，规避码头布线繁琐、线路易损坏的难题，同时抗电磁干扰、抗粉尘能力强，适应码头装卸复杂工业环境；

三是功能全面，集成串口转以太网、以太网桥接功能，可实现PLC串口数据与以太网数据的双向转换，作为以太网转换器，能搭建设备间的通讯桥梁，支持多终端协同监控；

四是部署便捷，体积小巧，可直接安装在PLC控制柜内，做好防尘密封处理，无需外接电源，通过WEB服务器即可完成参数配置，调试简单，大幅缩短实施周期。

实施过程主要分为三步：

第一步，设备安装，将PPI-ETH-YC01-S模块固定在PLC控制柜内，通过专用线缆连接西门子200系列PLC的串口，做好防尘、防震动处理，完成模块与PLC的物理连接；

第二步，参数配置，通过WEB服务器设置模块通讯参数，包括PLC协议类型、触摸屏与上位机通讯地址、无线传输参数等，完成协议转换调试，确保模块精准“翻译”不同设备协议；

第三步，联机测试，分别连接触摸屏、上位机与模块，测试通讯稳定性，验证触摸屏指令下发、上位机装卸设备数据采集的实时性，排查故障后完成整体部署，整个过程仅用1.5个工作日，高效适配码头装卸作业的连续性需求。

三、网关功能介绍

远创智控PPI-ETH-YC01-S模块作为核心通讯网关，本质是集成串口转以太网、以太网转换器、以太网桥接器功能的工业级无线通讯设备，核心功能围绕协议转换与数据传输展开，精准适配码头装卸监控需求，具体如下：

1. 串口转以太网功能：可将西门子200系列PLC的串口PPI协议数据（装卸设备运行参数、故障信息）转换为以太网数据，实现PLC与以太网设备（触摸屏、上位机）的双向数据传输，打破串口设备与以太网设备的通讯壁垒，让传统串口PLC无需硬件升级即可实现以太网通讯，降低码头升级成本。

2. 以太网转换与桥接功能：作为专业的以太网转换器，模块可实现PPI协议、Modbus协议、TCP/IP协议的无缝转换，将PLC采集的龙门吊、传送带等设备运行数据、故障信息转换为触摸屏、上位机可识别的格式；同时作为以太网桥接器，搭建起PLC与触摸屏、上位机之间的稳定通讯桥梁，支持32个上位机同时连接，满足多终端协同监控需求，适配码头多岗位运维管控。

3. 无线通讯功能：支持稳定无线传输，适配码头开阔布局与设备分散特点，无需布线，减少户外施工工作量，同时具备强抗电磁干扰、抗粉尘、抗震动能力，确保装卸设备运行数据、控制指令传输的稳定性，避免因干扰或设备震动导致的通讯中断，保障码头装卸作业连续开展。

4. 辅助功能：支持设备状态实时监测，可通过配置工具查看模块运行状态，便于运维人员及时排查通讯故障；支持固件在线升级，一次购买可永久升级，适配后续码头装卸设备扩展需求；不占用PLC编程口，可同时实现编程软件、上位机、触摸屏并行通讯，互不干扰，保障运维与作业协同开展。

四、系统结构拓扑图

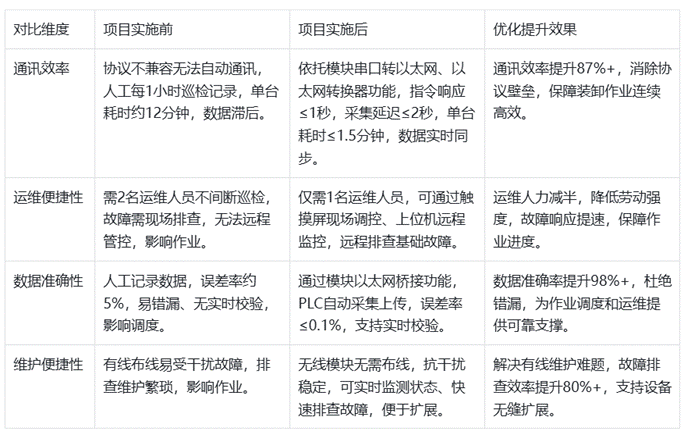

五、应用效果前后对比

六、网关未来发展趋势

结合码头装卸智能化升级需求与智慧港口发展趋势，以太网网关（含串口转以太网、以太网转换器、以太网桥接器类产品）未来将朝着以下方向发展：

1. 多协议兼容化：未来网关将进一步提升多协议兼容能力，支持Modbus、OPC UA等更多工业协议，实现“即插即用”，适配不同品牌装卸设备、PLC及终端设备，满足大型码头复杂监控场景需求。

2. 无线化与高速化：采用5G、Wi-Fi6等先进无线技术，提升传输速度与距离，降低延迟，增强户外抗干扰、抗粉尘能力，彻底替代传统有线连接，适配大型码头开阔布局与移动装卸设备的通讯需求。

3. 智能化与集成化：集成边缘计算、故障预警功能，可对装卸设备数据进行本地分析，及时预警设备故障，支持远程运维；整合串口转以太网、数据采集等功能，实现一体化设计，部署更便捷，契合智慧港口“无人化、自动化”发展方向。

4. 国产化替代加速：国产网关性能已接近甚至超越进口产品，未来将实现核心芯片、软件自主可控，结合码头装卸场景提供定制化服务，推动智慧港口领域国产化升级，助力码头装卸实现全流程智能化。

七、总结

本次集装箱码头装卸设备智能化监控升级项目，通过选用远创智控PPI-ETH-YC01-S无线以太网模块，成功解决了西门子200系列PLC与触摸屏、上位机的协议兼容难题，充分发挥模块串口转以太网、以太网转换器、以太网桥接器的核心功能，实现了码头装卸设备运行监测与控制的无缝协同。项目实施后，大幅提升了通讯效率、操作便捷性与数据准确性，降低了人工与维护工作量，有效提升了码头装卸效率与作业安全性，是码头装卸领域多设备通讯升级的经典案例。

《具体内容配置过程及其他相关咨询请与武工留言交流》
