械手自动化生产线项目中西门子200smart PLC通过PPI以太网模块与西门子触摸屏进行通讯案例

一、行业背景与项目概况

本项目为浙江某汽车零部件企业机械手自动化生产线数字化升级项目，该企业专注于汽车轴承、齿轮等零部件研发生产，配套多家主流车企，现有8条机械手自动化生产线，核心控制设备为西门子200smart PLC（CPU SR40）。该PLC唯一网口已被车间机械手视觉检测设备占用，仅剩余PPI 9针DP口——PPI协议是西门子专为S7-200系列PLC设计的专用主从式通信协议，无需PLC内部编程即可实现数据传输，是西门子200smart PLC的常用通讯方式。现场已接入一台西门子TP1700系列网口触摸屏，通过S7 TCP协议与PLC连接，用于本地设定机械手运行参数、监控设备运行状态及故障报警，实现PLC与触摸屏的本地联动。

项目核心需求：将机械手自动化生产线的关键运行数据（抓取精度、运行速度、启停次数、故障代码等）实时上传至工厂MES系统，实现生产过程可视化、数据可追溯；保留西门子网口触摸屏的本地操作功能，确保直通通讯互不干扰；无需修改PLC原有程序，快速部署，减少停产损失；适配车间多电磁干扰、高粉尘的工业环境，保障设备长期稳定运行，支撑生产线连续高效运转。

二、项目痛点、选型与部署方案

（一）核心痛点

1. 协议不兼容，数据孤岛严重：西门子200smart PLC剩余PPI 9针DP口采用PPI协议通讯，西门子网口触摸屏通过S7 TCP协议与PLC连接，而工厂MES系统基于TCP/IP以太网协议，三种协议无法直接互通。PPI协议作为西门子专用协议，与以太网协议的底层架构差异较大，导致PLC采集的机械手运行数据无法自动上传，只能人工手抄记录，效率低且易出错，误差率达2.8%，无法满足汽车零部件行业的质量追溯要求，制约企业配套资质升级。
2. 接口资源匮乏，扩展受限：PLC唯一的网口已被机械手视觉检测设备占用，仅剩余的PPI 9针DP口用于与西门子触摸屏通讯，无多余接口接入联网设备；若更换带多网口的新型PLC，需重构控制程序、重新适配触摸屏及视觉检测设备的通讯参数，改造成本增加约6.5万元，且停产改造周期超过7天，严重影响生产进度，同时造成原有设备资源浪费，与企业“低成本智能化升级”需求相悖。
3. 运维效率低下，成本偏高：PLC程序调试、故障排查需工程师到现场，通过专用PC/PPI电缆连接设备操作，单次运维耗时1.2小时以上，每月运维成本约3500元，无法实现远程快速响应，设备故障易造成机械手停机，影响订单交付，尤其难以满足汽车零部件行业快速交付的时效要求。

（二）选型方案

经多轮技术论证与现场测试，选型远创智控PPI-ETH-YC01直通型以太网模块，该模块专为西门子200smart系列PLC设计，主打直通通讯优势，完美适配现场PPI协议、西门子网口触摸屏及网口被占用的应用场景，核心适配亮点如下（结合产品特性）：

1. 直通型设计，完美兼容西门子网口触摸屏：模块配备PPI 9针公母双接口，采用直通模式串联PLC与西门子网口触摸屏，不占用PLC编程口，不影响原有PPI与S7 TCP通讯，无需修改触摸屏IP地址及通讯参数，实现“即插即用”，完美保留本地操作功能，同时规避PLC网口被占用的局限，精准适配西门子触摸屏的通讯协议需求，这也是直通型模块区别于桥接型的核心优势之一。
2. 多协议直通转换，无缝对接上位系统：支持PPI与S7 TCP、Modbus TCP协议双向直通转换，可直接接入工厂以太网，完美兼容MES系统、WinCC等主流工控软件，实现PLC机械手运行数据上传与上位机控制指令下发的双向数据传输，彻底破解协议不兼容难题，助力企业实现生产数据实时追溯，满足汽车零部件行业配套要求，同时支持工控领域绝大多数SCADA软件，适配性更强。
3. 工业级可靠性，适配严苛工况：宽温设计（-40℃至+75℃），具备磁耦隔离与EMC抗干扰能力，可抵御车间电磁干扰、粉尘侵蚀，契合工业网络安全防护需求；无需外接电源，直接从PLC取电（功耗＜80mA），适配机械手自动化车间多干扰、高粉尘的严苛环境，MTBF（平均无故障时间）超10万小时，保障生产线连续运行，同时支持固件在线升级，一次购买终身迭代。

（三）部署方案

1. 硬件配置：核心硬件包括西门子200smart PLC（CPU SR40，网口被占用，带PPI 9针DP口）、西门子TP1700系列网口触摸屏、远创智控PPI-ETH-YC01直通型以太网模块、千兆工业以太网交换机、MES系统服务器（搭载生产监控与数据追溯系统）、上位监控电脑、机械手设备（抓取、搬运机械手）、视觉检测设备、专用通讯线缆（PPI通讯线、网线）。
2. 部署步骤：①断电状态下，将模块PPI公口插入PLC的PPI 9针DP口，确保接口连接牢固；②将西门子网口触摸屏的通讯线接入模块的PPI 9针母口，通过直通模式实现触摸屏与PLC的正常通讯，保留本地参数设定、故障报警功能；③用网线将模块以太网口连接至车间工业以太网交换机，并入工厂局域网，实现与MES系统、上位监控电脑的联网，确保IP地址处于同一网段；④上电后，通过模块WEB服务器或专用配置工具配置IP地址（与MES系统同网段），完成PPI与以太网协议的直通参数设置，无需修改PLC及触摸屏程序，全程部署不超过2小时，实现不停产改造，最大限度降低生产损失，波特率可在9.6Kbps~187.5Kbps之间自适应。

三、网关功能介绍

远创智控PPI-ETH-YC01直通型以太网模块，是专为西门子200smart PLC（网口被占用、仅存PPI接口）联网升级设计的串口转以太网核心设备，以直通通讯为核心，兼顾协议转换与多设备兼容，核心功能贴合机械手自动化生产现场需求，具体如下：

1. 多协议直通转换功能：核心实现PPI与S7 TCP、Modbus TCP协议的双向直通转换，数据传输延迟＜50ms，可同步实现PLC采集的机械手运行数据（抓取精度、运行速度等）上传至MES系统，以及上位机下发的控制指令传输至PLC，确保数据传输精准、实时，破解不同协议无法通讯的核心痛点，支撑生产数据追溯体系搭建，同时支持用户通过高级语言编程实现数据通讯，方便开发生产管理系统。
2. 双路通讯兼容功能：支持多主站通讯，可同时连接32台上位机或设备，完美兼容西门子网口触摸屏及各类工控系统，支持MicroWIN编程软件远程程序上下载，无需额外适配驱动，扩展性强，可灵活对接企业现有数字化体系，同时不影响PLC原有网口设备（视觉检测设备）的正常运行，免费提供OPC服务器，支持OPC通道的SCADA与PLC通讯。
3. 便捷配置与故障诊断：支持WEB服务器与专用配置工具双重配置方式，配备运行、通讯状态指示灯，可实时反馈通讯状态，便于工程师快速排查故障；支持固件在线升级，终身免费迭代，降低后期维护成本，适配企业长期智能化升级需求，可通过配置工具实现运行诊断，提升运维效率。
4. 安全与节能设计：内置数据校验与加密机制，抵御工业现场电磁干扰、雷击浪涌，结合工业网络安全防护要求，保障数据传输安全；无外接电源设计，降低故障点，节能环保，适配工业现场长期连续运行需求，MTBF超10万小时，保障机械手生产线稳定运转。

四、技术架构拓扑图

五、应用效果前后对比及产品优势

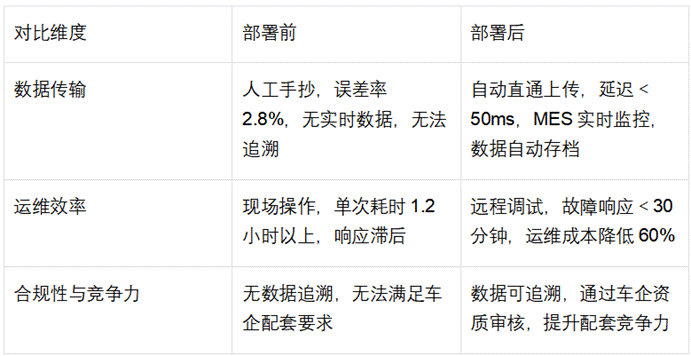

（一）应用效果对比

（二）产品优势与亮点

1. 直通核心优势，精准适配场景：区别于普通转换模块，直通模式可完美兼容西门子网口触摸屏，无需修改原有通讯参数，专门适配西门子200smart PLC网口被占用、仅存PPI接口的场景，彻底解决协议不兼容、接口占用的痛点，精准适配机械手自动化老旧设备升级需求，无需重构现有通讯体系，同时支持多主站通讯，可灵活扩展设备连接。
2. 零改动部署，降本增效显著：无需修改PLC程序、无需更换触摸屏与配套设备，仅通过模块直通即可实现联网升级，避免停产损失，改造成本仅为更换PLC的7.7%，投入成本可快速回收，大幅降低企业数字化转型门槛，契合机械手自动化企业“低成本升级”的核心需求，部署效率远超传统改造方式。
3. 高稳定性，工业级保障：宽温、抗干扰、无外接电源设计，适配机械手自动化车间多干扰、高粉尘的严苛工况，MTBF超10万小时，确保生产线连续运行，减少设备故障造成的经济损失，保障订单按时交付，支撑企业通过车企配套资质升级，同时具备磁耦隔离设计，进一步提升运行稳定性。
4. 多场景适配，扩展性强：除机械手自动化行业外，可广泛应用于化工、电力等行业，适配各类西门子200smart PLC（网口被占用、带PPI接口）老旧设备升级，支持多设备联动与功能拓展，可灵活新增监测点位或上位设备，适配国家智能制造改造升级趋势，同时兼容主流工控软件与编程工具，适配性更广泛。

六、总结

本机械手自动化生产线升级项目中，远创智控PPI-ETH-YC01直通型以太网模块成功破解了西门子200smart PLC网口被占用、PPI协议与以太网协议不兼容的通讯痛点，通过高效的多协议直通转换能力，实现了PLC与MES系统、西门子网口触摸屏的无缝联动，既满足了机械手自动化行业生产监控与数据追溯的核心需求，助力企业通过车企配套资质审核，又大幅降低了改造成本与运维成本，彰显了产品的核心竞争力，为机械手自动化企业老旧设备智能化升级提供了可行方案。

相关技术交流请给武工留言
