低相噪、高稳定、小型化的PDRO锁相介质振荡器选型指南

在雷达系统中，频率源的品质直接决定了整机性能的上限。对于相位噪声敏感型雷达工程师而言，选择一款合适的频率源，往往比系统架构中任何其他模块的选型都更具决定性意义。本指南围绕“低相噪、高稳定、小型化”三大核心维度，为您解析锁相介质振荡器（PDRO）在雷达系统中的优选之道。

一、为什么雷达对相位噪声如此敏感？

雷达系统的探测精度、杂波抑制能力和目标分辨率，直接依赖于本振信号的频谱纯度。相位噪声过高的频率源会在频域上“拖尾”到临近频段，将微弱的目标回波信号淹没在噪声基底之中，导致探测距离下降、虚假目标增多。

对于现代高性能雷达——无论是机载火控雷达、合成孔径雷达（SAR）还是相控阵雷达——对频率源的相位噪声指标要求已从传统的“满足系统链路预算”上升为“追求极限性能”。在合成孔径雷达等应用中，本振的相位噪声直接影响图像的分辨率和对比度。正因如此，锁相介质振荡器（PDRO）凭借其独特的低相位噪声特性，成为雷达本振设计的首选技术方案之一。

二、PDRO的技术本质：为什么它是低相噪的答案？

PDRO（Phase Locked Dielectric Resonator Oscillator，锁相介质振荡器）并非简单地将介质振荡器（DRO）与锁相环（PLL）拼合，而是一种深度协同的技术融合。

DRO的核心是采用高介电常数、低损耗的介质谐振器作为稳频元件。这种介质谐振器具有极高的品质因数（Q值），能够直接产生本征相位噪声极低的微波振荡——这正是PDRO低相噪性能的物理基础。而锁相环的引入，则相当于为这枚“天赋异禀”的振荡器配备了一位精密教练：通过高精度的鉴相技术将DRO的输出频率锁定在外部高稳参考源上，在不破坏DRO近端相噪优势的前提下，赋予其长期的频率稳定度。

通俗地讲，DRO解决了“短时间内的信号纯净度”，PLL解决了“长时间内的频率不跑偏”。两者结合，成就了PDRO在雷达频率源中的独特地位。

三、雷达工程师选型三大核心维度

维度一：低相噪——从指标到实战

相位噪声是PDRO最核心的价值所在。在雷达系统中，不同频偏处的相位噪声对系统性能的影响各不相同：

近端相噪（1 kHz以内） ：主要影响多普勒雷达的测速精度和低速目标的检测能力。PDRO的高Q值介质谐振器天然具备优异的近端相噪性能，例如盛铂科技PDROUxxxx系列极低相位噪声1至44GHz锁相介质振荡器（点频源）在10 GHz载波、100 Hz频偏处可低至-99 dBc/Hz。

远端相噪（10 kHz及以上） ：影响接收机的邻道选择性和抗干扰能力。PDROUxxxx系列在10 kHz频偏处，高性能PDRO可达-132 dBc/Hz的优异指标。

在对比不同产品时，务必在相同载波频率和相同频偏条件下进行比较。相位噪声性能随输出频率的升高而劣化，10 GHz下的指标与20 GHz下的指标不可直接对比。

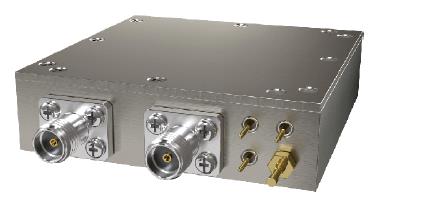

盛铂科技高达75GHzPDRO锁相介质振荡器实物图

维度二：高稳定——温度、老化与参考源

PDRO的频率稳定度分为短期和长期两个维度：

短期稳定度主要体现在相位噪声上，前文已述。长期稳定度则取决于锁相环所锁定的参考源——无论是内置的高稳晶振还是外部的系统参考时钟，PDRO的频率精度直接继承自该参考源的质量。

在温度稳定性方面，PDRO采用的介质材料本身具备优异的温度稳定性，通过低温度系数材料和补偿型复合介质的配合，使介质谐振器与谐振腔在不同温度下相互匹配，满足雷达系统在全温度工况下的频率稳定要求。

维度三：小型化——不妥协的性能密度

对雷达工程师而言，小型化从来不是“可选项”，而是“必选项”——尤其是在机载、弹载和星载平台中。PDRO在此方面具有天然优势：由于介质谐振器具有极高的介电常数，PDRO的体积可做到空腔波导或同轴谐振器的十分之一以内。小型化和器件化已是PDRO明确的技术发展方向。

四、主流产品选型参考

下表梳理了当前市场上几款具有代表性的PDRO产品，供雷达工程师在系统级选型时参考：

型号/系列	频率范围	典型相位噪声	特点
盛铂科技 PDROUxxxx 系列	1 ~ 44 GHz（可定制至75 GHz）	-99 dBc/Hz @ 100 Hz, -132 dBc/Hz @ 10 kHz (10 GHz载波)	超低相噪、内/外参考可选、低功耗
盛铂科技 PDROxxxx 系列	1 ~ 32 GHz	100MHz/-157dBc/Hz@1kHz（高性价比）	双环取样锁相、内/外参考可选

五、雷达场景下的选型决策指南

在实际项目中，雷达工程师应基于系统需求进行如下权衡：

首选PDRO的场景：需要固定频率或少量频率点，对相位噪声和频谱纯度有极高要求（如高性能雷达、导航系统），对体积、重量和功耗有严格限制（如航天器、便携式设备）。

考虑频率综合器的场景：需要多频点覆盖或频率捷变能力（如跳频通信、电子对抗）。

具体到PDRO选型，建议按以下路径决策：

频率范围：先明确系统所需的最高工作频率。若需超过32 GHz直至44 GHz甚至更高，PDROUxxxx系列是合适的选择；若需求在32 GHz以内，PDROxxxx系列提供了高性能与成本的最佳平衡。

相位噪声预算：雷达探测距离和杂波抑制要求决定了相噪指标的下限。在10 GHz附近，PDROUxxxx系列以-132 dBc/Hz @ 10 kHz的指标代表了当前领先水平。

参考源架构：系统是否已有高精度参考时钟？如有，可选外参考型号以节省成本并实现系统相参；如追求单模块独立工作，内参考型号更为便利。

环境可靠性：对于机载、弹载或星载平台，应特别关注产品的抗振动能力、工作温度范围和是否有航天级版本。Quantic MWD提供的加固型和空间级PLDRO在此类场景中具有优势。

集成与功耗：评估模块尺寸是否符合PCB/机箱布局要求，功耗是否在系统热设计预算之内。

六、技术趋势展望

当前PDRO技术的发展方向十分明确：更低相位噪声、更高温度稳定性、进一步的小型化和集成化。混合集成电路工艺和新型材料与器件的应用正推动PDRO朝着“器件化”方向发展——未来的PDRO将以更小的封装、更低的功耗提供不逊于今日台式仪器的相位噪声性能。

在雷达应用领域，随着更高频段（Ka波段及以上）和更宽带系统的推广，对PDRO频率上限和相噪性能的要求将持续提升。同时，毫米波和太赫兹频段的研究兴起，也推动着PDRO向75 GHz乃至更高频率扩展。

PDRO外参考

结语

对于相位噪声敏感型雷达工程师而言，PDRO的本质价值在于它解决了射频频率源领域一个长期存在的矛盾——既要“纯净”，又要“稳定”，还要“小巧”。高Q介质谐振器提供了低相噪的物理基础，锁相技术赋予了长期频率精度，而介质材料本身的高介电常数则为小型化打开了空间。

技术有方向，选型有取舍。 在具体的系统设计中，建议根据频率范围、相噪预算、参考源架构和环境可靠性四个维度进行综合评估。如需进一步探讨，欢迎访问盛铂科技厂商官网获取详细技术文档
