松下 FP-X PLC 借助以太网通讯模块与上位机通讯实现 MCGS 触摸屏监控铸造厂应用配置案例

一、行业痛点与需求

在铸造厂浇注机、砂型处理、脱模、冷却输送系统中，松下FP‑X PLC广泛用于逻辑控制与参数监测。该PLC仅配置RS422圆口，无以太网接口，传统串口通信在铸造高粉尘、震动、湿热、强电磁环境下问题突出：

浇注温度、模具压力、砂型湿度、输送速度等数据量大，串口传输滞后严重；

通信距离受限、抗干扰能力弱，数据易失真，影响铸件成型质量；

远创智控YC8000‑FP模块专为FP‑X设计，直连RS422圆口，快速实现以太网联网，破解通信瓶颈。

二、项目背景

某大型铸造厂多条自动化浇注生产线采用松下FP‑X PLC控制，企业推进数字化车间改造，需实现浇注工艺集中监控、参数远程调整、生产数据自动记录。但FP‑X PLC仅有RS422圆口，无法接入工业以太网，原有模式依赖人工现场抄表、调试，效率低、误差大。通过 YC8000‑FP以太网模块，实现PLC无缝联网，构建智能铸造监控体系。

三、解决方案

采用远创智控YC8000‑FP以太网模块，直接对接松下FP‑X PLC RS422圆口，实现串口数据转以太网高速传输，支持Modbus TCP协议，兼容各类上位机与MCGS触摸屏，零编程、快部署、高稳定。

（一）设备选型与连接

PLC型号：松下FP‑X系列PLC（RS422圆口接口）

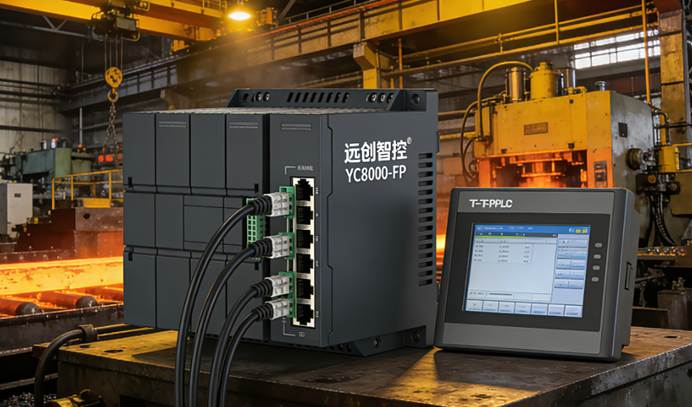

以太网模块：远创智控YC8000‑FP

触摸屏：MCGS国产触摸屏

上位机软件：MCGS、力控、组态王

（二）安装与配置

模块安装：导轨固定，转接线连接PLC RS422圆口，布线简洁，适配铸造控制柜环境。

网络配置：WEB界面配置IP地址、波特率、地址映射，与厂区网络匹配。

通信测试：以太网远程调试PLC程序，验证读写稳定、响应快速。

（三）功能实现

工艺监控：上位机实时采集浇注温度、压力、合模精度、冷却时长等核心参数。

故障报警：超温、缺料、卡模时，上位机与MCGS触摸屏同步声光报警。

MCGS触摸屏：现场显示工艺流程、参数设定、产量统计、故障代码，支持本地启停。

数据管理：自动存储生产记录，支持报表导出、批次追溯，提升铸件质量管理。

四、实施效果

系统稳定：以太网通信抗粉尘、抗震动，连续运行无中断，保障浇注生产连续。

质量提升：工艺参数精准控制，铸件不良率显著下降。

运维便捷：远程调参、诊断故障，减少现场恶劣环境作业。

管理升级：MCGS触摸屏+上位机双监控，实现铸造生产透明化、数字化。

五、总结

YC8000‑FP模块通过RS422圆口与松下FP‑X PLC可靠连接，快速实现以太网通信，解决铸造厂串口通信短板。配合MCGS触摸屏实现本地操作与远程集中监控一体化，大幅提升铸造生产稳定性、产品质量与管理效率，为铸造行业智能化改造提供稳定高效的通信解决方案。

(具体内容配置过程及其他相关咨询可联系杨工。)
