松下 FP-XH PLC 借助以太网模块与上位机通讯实现 MCGS 触摸屏监控光伏电站应用配置案例

一、项目背景与行业痛点

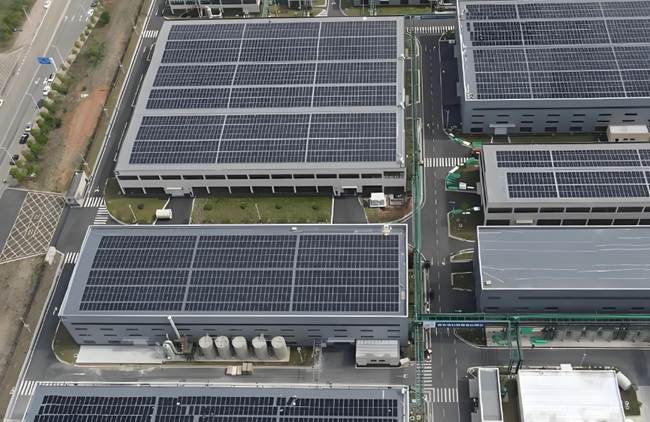

大型地面光伏电站的汇流箱监测、逆变器联动、太阳跟踪、环境监测系统采用松下FP-XH PLC控制，负责电压电流采集、追日角度调节、防雷状态监测、故障告警等功能。该PLC使用端子式通信接口，无原生以太网口，传统有线通信在户外高温、日晒、潮湿、远距离传输场景下问题突出：

光伏阵列电压、电流、功率、温度、光照强度数据量大，传输延迟高；

端子接口户外长期运行易受潮氧化，导致通信不稳定、数据失真；

调度中心上位机、现场MCGS触摸屏、环境采集模块多设备并发访问时，通信拥堵，无法满足远程监控、智能调度、数据上云需求。

二、解决方案

捷米特JM-ETH-FP以太网模块专为松下FP-XH PLC优化设计，直接适配端子通信接口，实现户外稳定以太网接入，支持Modbus TCP协议与光伏调度系统无缝对接，具备防雷、宽温、断线重连、数据缓存等特性，满足光伏电站长期无人值守运行要求。

核心功能：

协议转换：Modbus RTU↔Modbus TCP

接口：端子通信接口转RJ45以太网

多主站：最多支持6台上位机 /触摸屏同时在线

复用接口：可直连MCGS触摸屏，本地与远程同步监控

配置方式：Web页面配置，支持远程维护

三、系统架构

PLC：松下FP-XH（端子接口），负责光伏数据采集、追日控制、防雷保护、故障告警

以太网模块：捷米特JM-ETH-FP，对接端子接口，实现以太网扩展

上位机：光伏电站调度中心系统，实时监控、功率分析、故障预警、数据上云

触摸屏：MCGS触摸屏，本地查看电站状态、参数设置、手动追日、告警复位

四、实施过程

硬件安装

将JM-ETH-FP模块安装在光伏控制柜内，通过端子排线连接FP-XH PLC通信端子；以太网口接入工业光纤交换机；MCGS触摸屏接入模块复用通信口，整体做防潮、防雷处理。

网络配置

通过Web界面配置模块静态IP、子网掩码、网关，匹配光伏电站局域网；串口参数与PLC保持一致，完成数据地址映射。

软件配置

上位机调度系统配置ModbusTCP驱动，采集电压、电流、功率、温度、光照等数据；MCGS触摸屏组态光伏电站总览画面、实时曲线、参数设置、故障报警界面。

功能测试

系统上电后，验证数据采集、远程调度、追日控制、报警联动、本地操作功能，确保户外恶劣环境下长期稳定运行。

五、应用效果

发电效率提升：追日控制精准，数据实时反馈，发电量明显提高。

通信稳定可靠：以太网抗潮抗干扰，适合户外光伏电站长期运行。

运维智能高效：远程监控、故障定位，减少现场巡检频次。

操作简单便捷：MCGS触摸屏可视化界面，现场维护快速直观。

数据完整可溯：历史数据全存储，支持发电量统计与效能分析。

六、总结

捷米特JM-ETH-FP模块通过端子接口与松下FP-XH PLC可靠连接，成功解决光伏电站无以太网、户外通信不可靠、无法远程监控的痛点。搭配MCGS触摸屏实现本地操作+远程调度一体化，大幅提升光伏电站运行稳定性、发电效率与智能化水平，为新能源电站数字化建设提供稳定高效的通信支撑。

(具体内容配置过程及其他相关咨询可联系杨工。)
