HTR3316 16路多功能LED驱动器与GPIO控制器产品详解

在消费类电子产品朝着小型化、多功能化发展的当下，集成度高、兼容性强的驱动与控制芯片成为提升产品性能的关键。HTR3316作为一款专为消费电子场景设计的16路多功能LED驱动器和GPIO控制器，凭借其宽电压供电范围、灵活的端口配置以及丰富的功能特性，能够精准匹配各类小型电子设备的控制需求，为产品研发提供高效可靠的解决方案。​

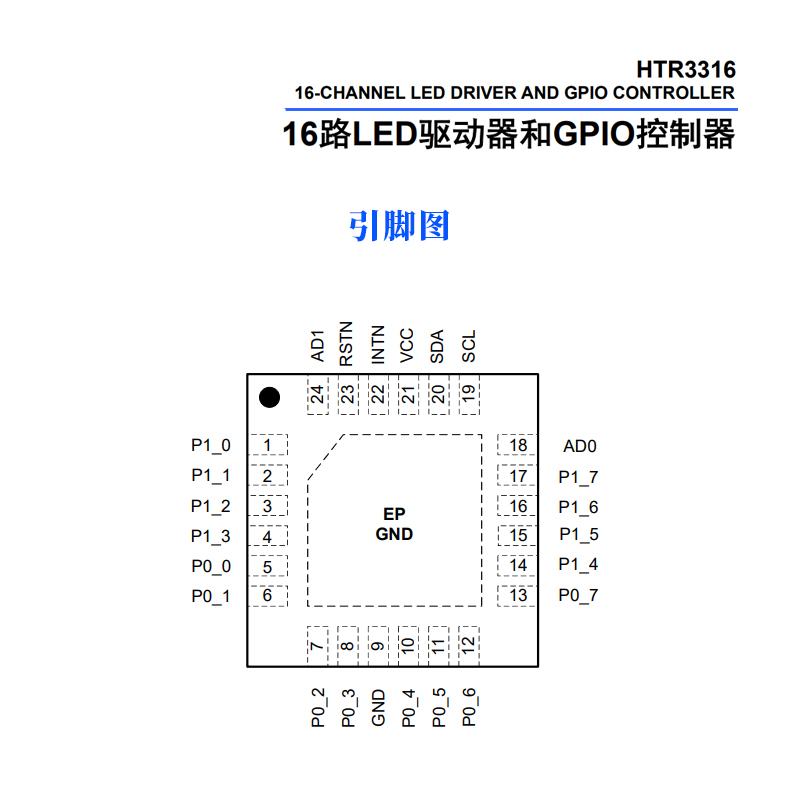

从基础供电与核心配置来看，HTR3316具备2.5V~5.5V的宽电压供电能力，这一特性使其能够适配多种常见的电源模块，无需额外进行电压转换适配，极大提升了在不同电子设备中的通用性。芯片核心搭载16个多功能IO端口，这16个端口具备高度的灵活性，任何一个都可根据实际应用需求自由配置为LED模式或GPIO模式；进一步而言，当端口配置为GPIO模式时，每个GPIO还能单独设定为输入或输出模式，完全满足不同场景下的信号传输与控制需求。值得注意的是，芯片通电后有默认配置状态，16个IO端口会默认设置为GPIO输出模式，而具体的默认输出状态则由AD0和AD1两个引脚的电平状态决定，这一默认设计既保证了初始工作的稳定性，也为后续配置留足了调整空间。​
在信号检测与中断响应方面，HTR3316展现出优异的稳定性与可靠性。所有被配置为输入模式的IO端口，会持续对自身的状态变化进行实时监控，同时内置8μs的防抖动时间设计。这一防抖动机制能够有效过滤外界的瞬时干扰信号，避免因信号波动导致的误触发，确保输入信号检测的准确性。当检测到IO端口状态发生变化时，芯片会通过INTN引脚输出低电平信号进行中断指示，提醒主控芯片及时处理相关信号；而当主控芯片通过I2C接口读取GPIO的当前状态后，INTN引脚的中断输出会自动清除，完成一次完整的中断响应流程，形成闭环的信号处理逻辑。​
针对LED驱动场景，HTR3316具备专业的调光控制能力。当IO端口被配置为LED模式时，用户可通过I2C接口对LED驱动器的输出电流进行精准调节，调节范围覆盖0~IMAX（最大电流）。为了实现细腻的灯光效果，芯片支持以IMAX除以256的步进幅度进行线性调光，能够呈现出平滑自然的亮度变化，满足消费电子产品中对LED灯光氛围营造、亮度分级控制的需求。在最大电流配置上，HTR3316默认的IMAX为37mA，同时支持通过全局控制寄存器对这一最大电流值进行修改，可根据所搭配LED的参数特性灵活调整，避免因电流过大损坏器件或电流过小导致亮度不足，进一步提升了LED驱动的适配性。​

除核心功能外，HTR3316还搭载了多项实用特性，进一步强化其兼容性与使用便捷性。芯片采用标准I2C接口与主控芯片进行通信，同时提供4个可选的I2C器件地址，这一设计允许在同一I2C总线上挂载多个HTR3316芯片，轻松实现多通道扩展，满足复杂设备的多模块控制需求。在逻辑电平兼容性上，芯片的SDA、SCL、RSTN以及所有IO端口均支持1.8V和3.3V两种常见逻辑电平，无需额外添加电平转换芯片，即可与不同电压规格的主控芯片无缝对接。此外，芯片还具备关断功能，通过RSTN引脚输入低电平即可触发关断模式，关断状态下芯片功耗极低，有助于提升设备的节能性能。在封装形式上，HTR3316采用QFN4×4-24L无铅封装，这种封装形式具备体积小巧、散热性能优异、引脚布局合理的优势，能够有效节省PCB板的布局空间，适配手机、音箱等小型消费类电子产品的紧凑设计需求。​
综合其功能特性与封装优势，HTR3316的应用场景精准覆盖各类消费类电子产品，其中包括手机、音箱等常见设备，同时也可适配其他需要LED驱动与GPIO控制的消费电子场景。无论是手机的呼吸灯、按键背光控制，还是音箱的状态指示灯驱动、按键信号检测，HTR3316都能凭借其灵活的配置、稳定的性能和小巧的封装，发挥出高效的控制作用。​
总而言之，HTR3316通过宽电压供电、灵活端口配置、精准调光控制、可靠中断响应以及小巧封装等多重优势，构建了高性价比的LED驱动与GPIO控制解决方案。其丰富的功能特性与广泛的兼容性，使其能够完美适配消费类电子产品的多样化需求，为相关产品的研发与升级提供了坚实的芯片支撑，是消费电子领域中一款极具实用价值的集成化控制芯片。
