配电房 AI 巡检机器人系统 挂轨式移动架构 精准感知、稳定运行、智能分析

​在电力行业数字化转型浪潮中，配电房作为电力传输的关键节点，其运维模式正从传统人工巡检向智能化、自动化方向跨越式发展。配电房 AI 巡检机器人凭借 AI 视觉识别、多传感器融合、自主导航等核心技术，有效解决了传统巡检效率低、风险高、数据分散等痛点。本文基于实际落地的挂轨式 AI 巡检机器人解决方案，从技术架构、核心功能、工程施工等维度进行全面拆解，为电力行业运维智能化升级提供参考。

一、行业背景与技术选型逻辑

1.1 行业痛点驱动技术革新

配电房作为高危作业场景，传统人工巡检模式存在难以突破的瓶颈：

安全风险高：高压环境易发生触电事故，有毒有害气体、辐射等隐患难以察觉；

巡检效率低：单配电房设备数量多、巡检点密集，人工巡检难以实现 24 小时全覆盖；

数据精度差：依赖人工经验判断，易受疲劳、情绪影响，漏检、误检率居高不下；

响应滞后性：设备故障往往在停机后才被发现，易造成重大经济损失；

信息碎片化：各类监控设备数据孤立，无法实现综合分析与智能决策。

与此同时，国家政策持续推动电力行业智能化转型：《配电网高质量发展行动实施方案（2024~2027 年）》明确要求推广智能巡检技术；《巡检机器人安全要求》（GB/T 44253-2024）为机器人工业应用提供了安全规范，政策与市场需求共同催生了 AI 巡检机器人的规模化应用。

1.2 核心技术选型思路

针对配电房室内场景特点，方案采用挂轨式移动架构，核心技术选型围绕 “精准感知、稳定运行、智能分析” 三大目标展开：

移动方式：挂轨式设计避免地面障碍物干扰，确保检测精度，轨道采用铝合金型材，支持 弯曲，适配复杂布局；

感知层：融合高清视觉、红外热成像、超声波、气体传感器等多维度感知设备，实现设备状态与环境信息全采集；

通信层：采用 PLC 电力载波通信，兼容 WIFI/4G/5G，保障 50Mbps 以上有效带宽，确保数据实时传输；

算法层：基于深度学习的图像识别算法，实现仪表读数、开关状态等关键信息的精准提取，识别率≥99%；

供电层：支持滑触线全时供电与锂电池自动充电双模式，确保 24 小时不间断运行。

二、系统架构设计与核心组件

2.1 三层架构体系

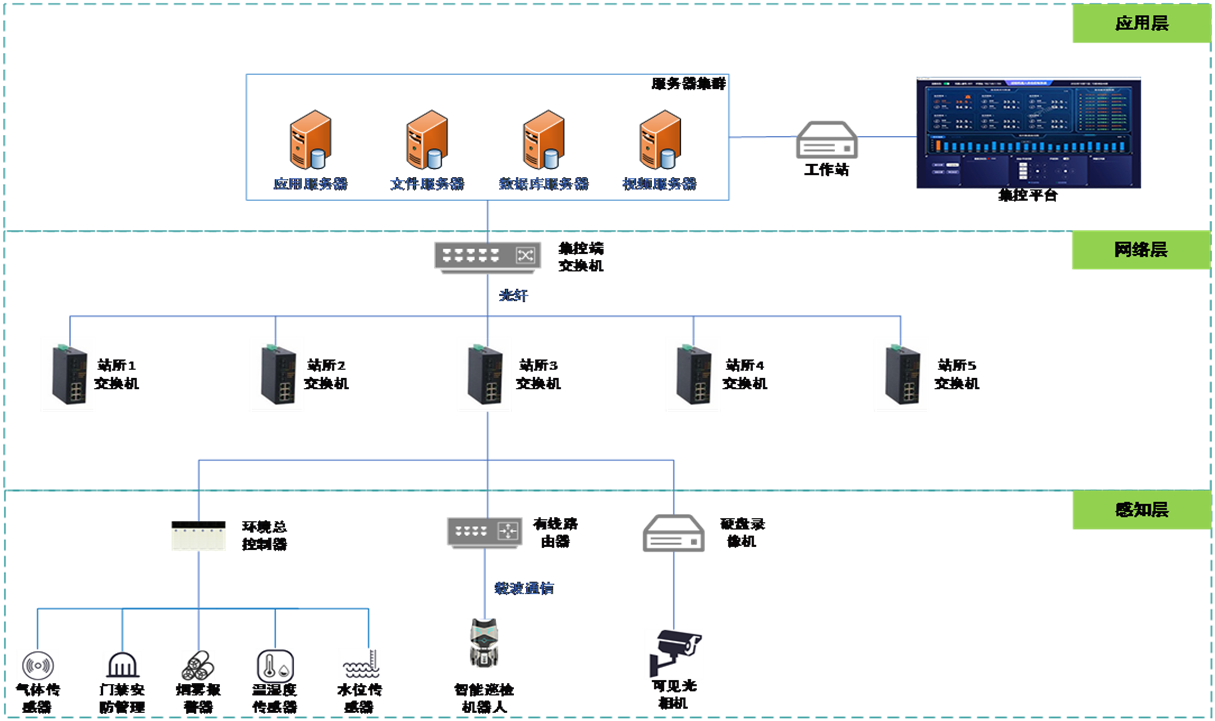

系统采用 “感知层 - 网络层 - 应用层” 三层分布式架构，实现数据采集、传输、分析、应用的全流程闭环：

（1）感知层：数据采集终端

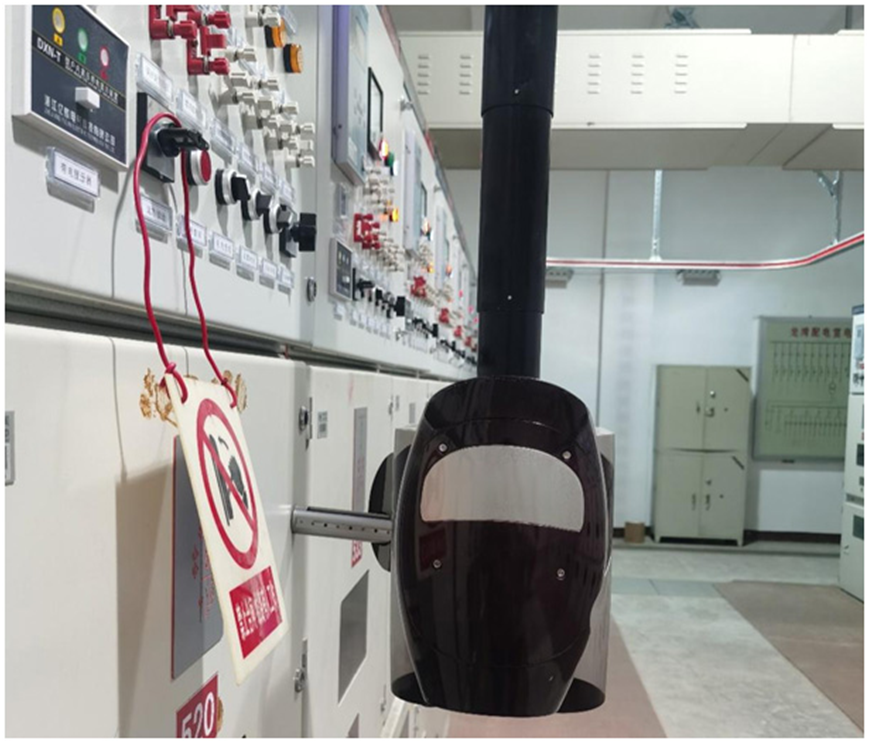

核心设备：挂轨式巡检机器人本体，集成高清相机（200W 像素、4 倍光学变焦）、红外热像仪（分辨率 384×288，测温精度 ±0.2℃）、局放传感器（超声波 + 地电波 + 特高频）、环境传感器（O₂/CO/CH₄/H₂S/SF₆五合一气体检测）；

辅助设备：RFID 定位标签、滑触线供电模块、激光避障传感器（检测距离 1.5m）；

功能定位：实现设备状态、环境参数、音频信息的多维度采集，为上层分析提供原始数据支撑。

（2）网络层：数据传输通道

通信方式：PLC 电力载波为主，WIFI/4G/5G 为补充，支持有线与无线混合组网；

传输内容：视频流、温度数据、气体浓度、设备状态、控制指令等；

技术优势：抗干扰性强、传输距离远、带宽稳定，满足工业级实时通信需求。

（3）应用层：数据处理与展示

本地监控后台：部署于配电房本地，支持实时监控、任务管理、数据存储、本地告警；

远程集控平台：支持多站点、多机器人集中管理，提供数据分析、报表生成、远程控制功能；

移动终端：APP 支持告警推送、数据查看、远程对讲，实现运维人员移动办公。

2.2 核心硬件参数解析

组件类型	关键参数	技术优势
机器人本体	尺寸 370×269×711mm，重量≤20kg	体积小巧，适配配电房紧凑空间
移动系统	行走速度 1m/s，定位精度 ±1mm，升降行程 2m	移动精准，覆盖高低位设备检测
云台模块	水平 360° 旋转，垂直 ±150° 旋转，速度 60°/s	无死角覆盖检测区域
供电系统	滑触线 DC24V 全时供电，24V/5Ah UPS 后备电池	断电续航，确保运行不中断
避障系统	3× 超声波传感器，紧急制动距离 0.1m	保障运行安全，避免碰撞设备

三、核心功能实现原理

3.1 智能巡检核心功能

（1）视频识别与表计读数

基于 YOLO 目标检测算法与 CNN 图像分类算法，实现多类型设备状态识别：

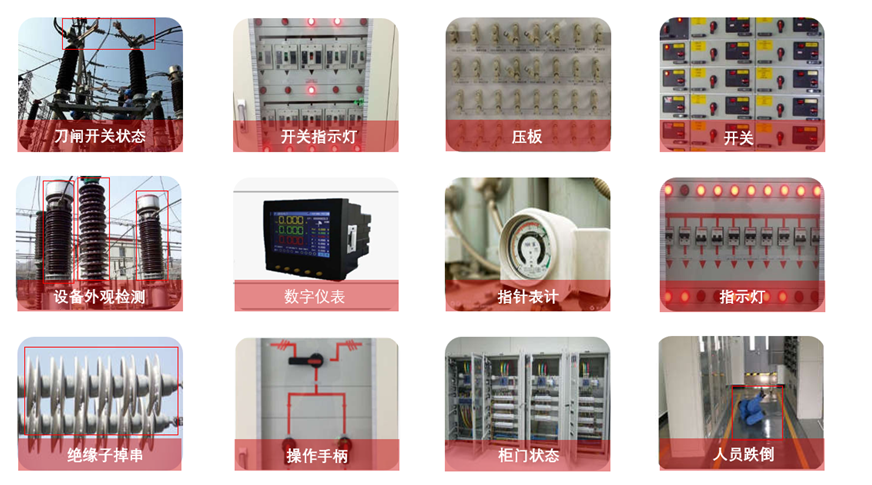

识别对象：数字仪表、指针表计、开关状态、指示灯、柜门闭合情况、人员跌倒等；

实现流程：相机采集图像→图像预处理（去噪、增强）→目标检测→特征提取→状态识别 / 读数计算→数据上传；

性能指标：表计识别率≥99%，读数误差≤±1%，单巡检点处理时间≤10s。

​

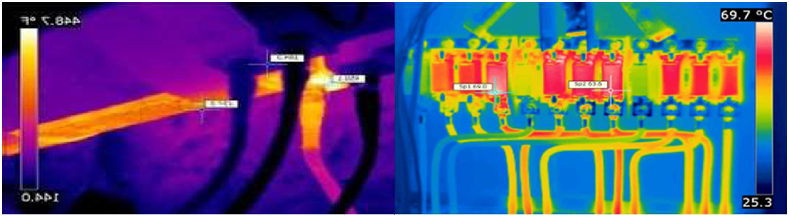

（2）红外测温与热缺陷诊断

采用非接触式红外测温技术，结合温度异常识别算法：

测温模式：红外普测（全区域温度扫描）、精确测温（重点设备定点检测）、遥控测温（远程指定检测点）；

缺陷诊断：通过温度阈值对比、温差分析，识别设备过热、接触不良等故障，支持多级告警阈值设置；

数据输出：热成像图、温度曲线、缺陷等级（一般 / 严重 / 危急）。

（3）局放监测（选配）

针对开关柜局部放电故障，采用多维度检测技术：

检测原理：超声波检测放电声波信号，地电波（TEV）检测金属表面电位变化，特高频（UHF）检测放电电磁辐射；

数据处理：通过信号滤波、特征提取、模式识别，区分正常信号与放电信号，避免误报；

告警机制：局放强度超标时，触发声光告警并自动增加该区域巡检频次。

（4）环境检测与联动控制

检测参数：温度（-40℃~+80℃）、湿度（0.1%~99.9% RH）、有毒有害气体浓度；

联动逻辑：湿度＞85% 时自动启动除湿机，SF₆浓度≥1000ppm 时联动风机换气，烟雾超标时触发消防报警；

智能决策：根据异常发生频率，自动划定重点监控区域，优化巡检路径。

3.2 运维管理功能

（1）任务管理

支持多种巡检模式自定义配置：

巡检类型：全面巡检、例行巡检、专项巡检、自定义巡检；

执行方式：定时自动执行、手动即时执行、地图选点执行；

路径规划：基于 RFID 定位与里程码盘，实现路径自动规划与偏差校正。

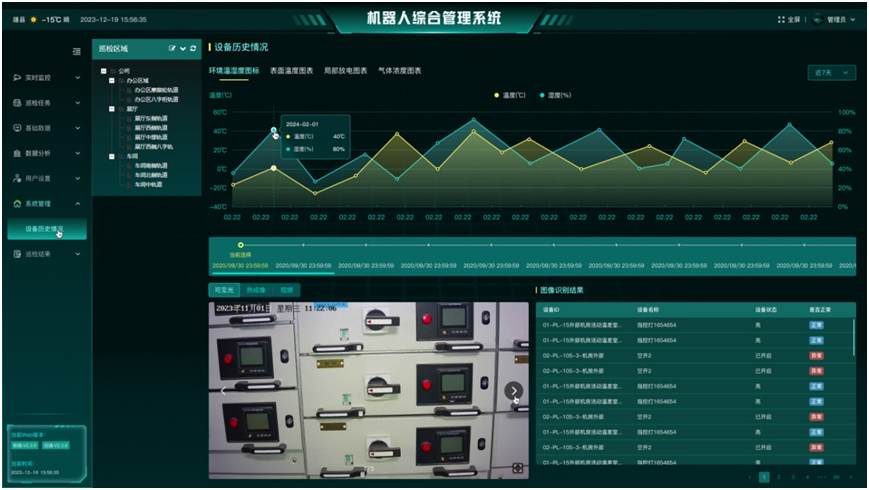

（2）数据分析与报表

数据存储：支持历史数据存储 1 年以上，支持按时间、设备、参数类型检索；

分析功能：温度趋势分析、设备故障统计、告警频次排行；

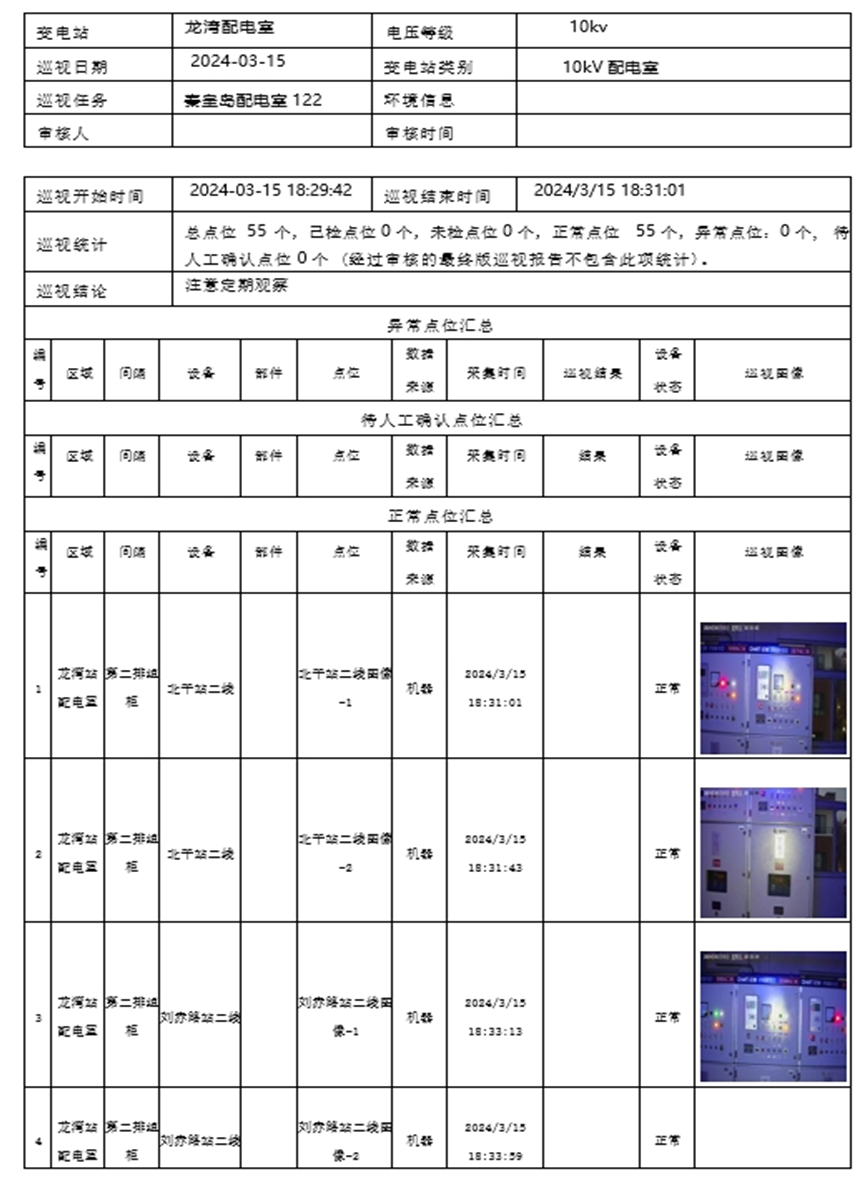

报表输出：自动生成巡检任务报表、设备状态报表、告警记录报表，支持 Word/Excel 导出。

（3）预警与联动

告警方式：平台弹窗、声光报警、短信推送、APP 推送；

联动功能：告警触发后自动启动视频录像、调整巡检优先级、联动控制环境设备（风机、空调等）；

权限管理：支持多角色权限配置，确保操作安全规范。

四、工程施工设计与实施要点

4.1 施工设计依据

遵循 GB50169-2006《电气装置安装工程接地装置施工及验收规范》、DL5009.2-2004《电力建设安全工作规程》等标准，确保施工安全与工程质量。

4.2 关键施工流程

（1）轨道安装（核心环节）

定位放线：使用激光水平仪确定轨道中心线与标高，标记支架安装点，间距≤1.5m；

吊架安装：采用 304 不锈钢膨胀螺栓固定吊架，确保垂直度≤1°，承载力≥100kg；

轨道拼接：直轨每段 3m，弯轨转弯半径≥300mm，采用一字连接件紧固，轨道水平度≤1°；

滑触线安装：固定于轨道右侧，每隔 30cm 用 M2.9×10 燕尾丝固定，安装后用酒精清洁槽内杂物。

（2）RFID 布局

安装密度：直线轨道每 6m1 个，弯轨进弯处与出弯处各 1 个；

安装位置：轨道内侧，与机器人读卡器高度一致，确保定位精准。

（3）通信与供电安装

通信配电箱：安装于墙壁，高度 1.5~1.8m，便于维护；

线缆敷设：采用线槽保护，避免与高压线缆近距离平行敷设，减少干扰；

接地处理：设备接地电阻≤4Ω，确保通信安全与人员安全。

4.3 施工注意事项

屏柜防护：施工前用绝缘板覆盖屏柜顶部母线排，防止粉尘或工具坠落损伤设备；

高空作业：登高作业人员必须系安全带，工具栓绳防止坠落；

轨道调整：安装后需用激光水平仪校准，确保轨道无倾斜、无卡顿；

调试流程：先进行单设备调试（机器人移动、传感器采集），再进行系统联调（通信、联动控制）。

五、系统应用价值与落地效果

5.1 核心应用价值

（1）安全价值

替代人工在高压、有毒环境中作业，降低触电、中毒风险；

实时预警设备故障与环境隐患，避免火灾、爆炸等重大事故。

（2）效率价值

实现 7×24 小时不间断巡检；

巡检效率提升 3 倍以上，故障响应时间从 2 小时缩短至 20 分钟以内。

（3）经济价值

减少人工成本与设备维修成本，投资回报周期 2~4 年；

延长设备使用寿命 3~5 年，降低停电损失（单次故障损失可减少数百万元）。

5.2 典型落地案例

某工业园区配电房改造项目，部署 3 台挂轨式 AI 巡检机器人，覆盖 12 个配电房、86 台高压柜：

运行效果：设备故障率下降 70%，人工巡检频次减少 80%，年节省运维成本 50 万元；

典型事件：机器人通过红外测温发现开关柜接头过热（温度 69.7℃），提前预警并联动降温，避免设备烧毁导致的园区停电。

六、技术展望与扩展方向

AI 算法优化：引入 Transformer 模型提升复杂场景下的设备状态识别精度，实现故障预测性诊断；

多机器人协同：构建机器人集群调度系统，支持多机器人分工协作，提升大型配电房巡检效率；

数字孪生融合：建立配电房数字孪生模型，实现物理世界与虚拟世界的实时映射，支持虚拟巡检与模拟演练；

边缘计算部署：在机器人本地部署边缘计算模块，减少数据传输延迟，提升实时决策能力。

配电房 AI 巡检机器人系统的应用，不仅是运维工具的革新，更是电力行业数字化转型的重要实践。通过技术架构的优化、核心功能的迭代与工程实施的标准化，该系统正成为配电房智能化运维的核心支撑，为电力供应的安全、稳定、高效提供有力保障。
