高精度、强适应：微型定向传感器在智能矿山中的关键应用

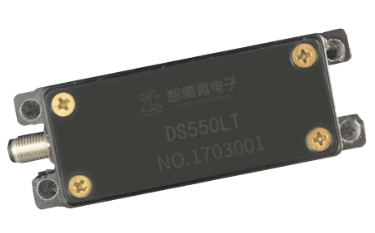

微型矿用定向传感器是矿山工程中实现高精度空间定位与姿态测量的核心器件，其借助融合传感技术与智能算法，为矿山勘探、开采、支护与设备导航提供关键数据支撑。以ZITN研发的DS550LT-A微型定向传感器为例，本文将从其工作原理、技术特点与行业应用三个方面展开说明。

一、工作原理：多传感器融合与空间解算
该类传感器的核心测量原理基于“磁测向+加速度定姿”融合方法，通过内置的三轴磁传感器（磁通门）和三轴MEMS加速度传感器协同工作：

磁传感器：测量地球磁场在各轴的分量，用于确定传感器相对于磁北的方向；
加速度传感器：测量重力加速度在各轴的分量，用于确定传感器的倾斜姿态（并斜角与工具面角）。

通过以下数学模型进行实时解算：
重力工具面角（TF）与磁性工具面角（MF）
基于加速度计输出的Gy、Gz分量或磁传感器输出的Hy、Hz分量，通过三角函数关系计算出当前工具面朝向，用于判断设备在水平面内的旋转姿态。
并斜角（INC）
反映传感器轴向与竖直方向的夹角，通过加速度计三轴输出值计算得出，用于判断钻杆或设备的倾斜程度。
方位角（AZ）
结合磁场与加速度数据，通过矢量运算确定传感器在水平面内相对于磁北的方位，是定向钻进中的关键参数。
传感器输出支持原始分量数据与解算后角度数据两种模式，用户可根据需要选择，并通过CRC校验保障数据传输的可靠性。

二、技术特点：微型化、高精度与强环境适应性
DS550LT-A在矿用环境中表现出以下突出特性：
微型结构：体积小巧，便于集成至钻杆、测量短节或移动设备中；
高精度测量：并斜角精度±0.1°，方位角在并斜角≥10°时精度±2°，满足高精度定向需求；
宽温工作：支持-40℃~+85℃环境，适应井下温差变化；
抗振抗冲击：具备2000g抗冲击与20g抗振能力，适应矿山设备强振动环境；
可配置通信：支持UART串口通信，波特率可调，指令集开放，便于系统集成。

三、行业应用场景
1.定向钻井与钻孔轨迹测量
在煤层气开发、金属矿勘探等领域，传感器安装在钻具近钻头位置，实时监测钻孔轨迹的并斜角与方位角，实现“随钻测量”，提升钻井精度与效率。
2.井下设备姿态监控
安装在采煤机、掘进机、液压支架等设备上，实时反馈设备倾斜、旋转状态，为自动化开采与安全支护提供数据支持。
3.巷道与隧道定向施工
在巷道掘进过程中，传感器可集成于盾构机或导向系统中，实现推进方向的实时监测与纠偏，保证巷道按设计轴线施工。
4.地质灾害监测与边坡稳定评估
布设在边坡、采空区等关键位置，长期监测地层倾斜与方位变化，为地质灾害预警提供依据。
5.智能化矿山系统集成
传感器可作为矿山物联网（IoT）中的感知节点，与巡检机器人、无人机、远程控制系统联动，推动矿山智能化与无人化升级。

四、总结与展望
微型矿用定向传感器如DS550LT-A，凭借其融合感知、高精度解算与强环境适应能力，已成为矿山数字化转型中的关键感知单元。未来，随着5G通信、边缘计算与人工智能算法的进一步融合，该类传感器将在实时定位、自主导航、智能决策等方面发挥更大作用，推动矿山向“安全、高效、智能”方向发展。
