1 项目背景
随着光伏电站规模的扩大和智能化需求的提升，电站内部设备通讯网络的整合成为关键挑战。某100MW光伏电站项目中，控制系统采用罗克韦尔Controllogix系列PLC，基于EtherNet/IP协议实现主站通讯。然而，电站现场分布着大量智能汇流箱、跟踪支架控制器和环境监测仪等设备，这些设备多数支持DeviceNet协议。两种不同协议层级的网络如何无缝衔接，成为保证电站数据采集实时性和控制可靠性的技术瓶颈。

2 方案设计与原理拓扑图
本项目采用“主控层-转换层-设备层”三级网络架构：
```

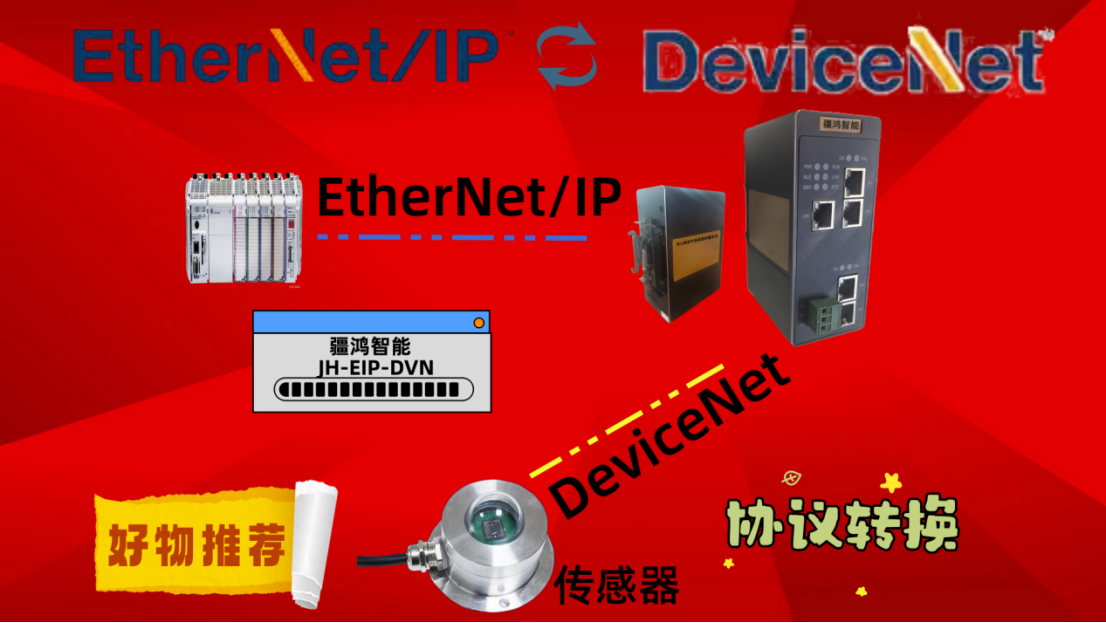

[罗克韦尔PLC]---(EtherNet/IP)---[协议网关]---(DeviceNet)---[现场设备集群]
| |
（控制中心） （光伏阵列区）
```
设计核心是在EtherNet/IP主干网与DeviceNet设备网之间部署专用协议转换网关。该网关具备双网络接口，上行通过EtherNet/IP与PLC控制器交换数据，下行通过DeviceNet轮询连接各现场设备。网关内部实现协议栈转换，将DeviceNet的显式/隐式报文转换为EtherNet/IP兼容格式，同时管理DeviceNet网络上的设备映射和诊断功能。

3 设备选型
控制层：罗克韦尔Controllogix L7系列PLC，支持EtherNet/IP协议，处理能力满足电站实时监控需求。
转换网关：选用JH-EIP-DVN网关，支持EtherNet/IP与DeviceNet双向协议转换，最大支持63个DeviceNet节点连接，配置直观的web界面，便于工程调试。
设备层：包括智能直流汇流箱（带DeviceNet接口）、单轴跟踪支架控制器、辐照度传感器、气象站等DeviceNet从站设备，均符合DeviceNet一致性测试标准。
网络设备：采用疆鸿智能工业以太网交换机构建环形冗余网络，增强系统可靠性。
4 网关的核心重要性
在本项目中，协议转换网关承担了三个关键角色：
协议翻译器：实时转换不同网络协议的寻址方式、数据封装和传输机制，使PLC能够透明访问DeviceNet设备数据，如同访问本地EtherNet/IP设备。
网络负荷调节器：网关缓存和优化数据交换，减少PLC直接处理大量DeviceNet节点带来的负担，通过数据分组和轮询优化，平衡网络流量。
系统诊断前哨：网关提供DeviceNet网络状态监测，提前预警节点故障或通讯异常，大幅缩短故障排查时间，这是传统直接连接方案无法实现的优势。

总结与创新
本方案的创新之处在于构建了层级化数据治理结构。不同于简单的协议转换，我们通过网关实现了数据预处理和智能路由：重要报警信息实时上传，常规监测数据周期报送，极大优化了网络资源利用。同时，网关的本地逻辑处理能力允许部分控制指令（如支架角度微调）在设备层自主执行，减少了对中央PLC的依赖。
实践表明，这种架构使光伏电站的数据采集周期从原来的秒级优化到毫秒级，系统可扩展性显著增强。未来，可在网关中集成边缘计算功能，实现数据本地分析和异常模式识别，推动光伏电站从集中控制向分布式智能演进，为新能源电站的数字化转型提供可靠网络基础。
