1. 项目背景

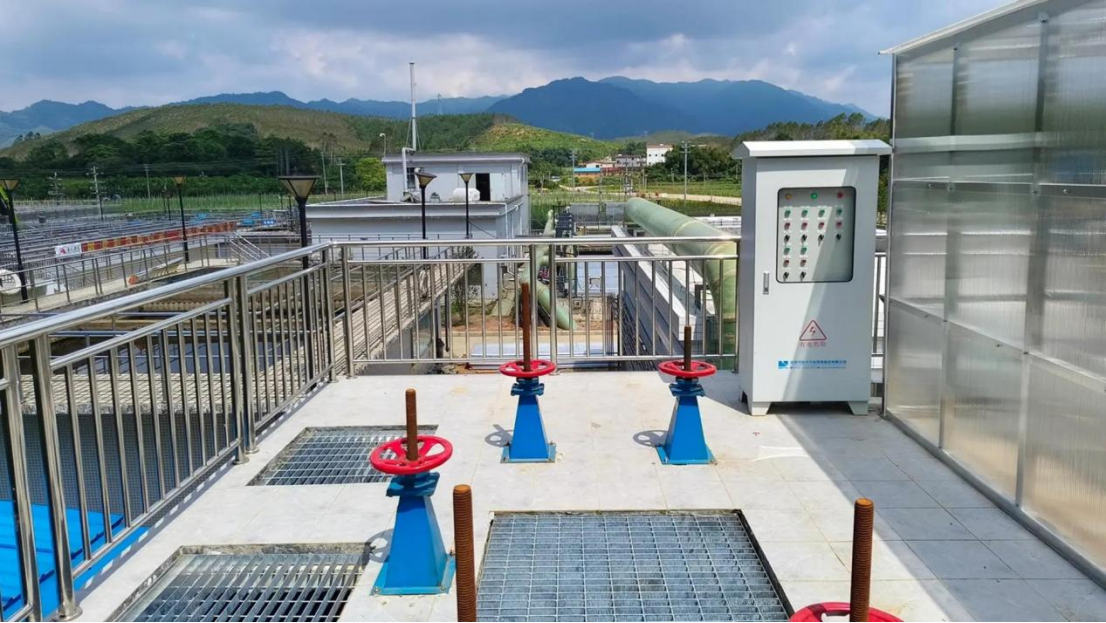

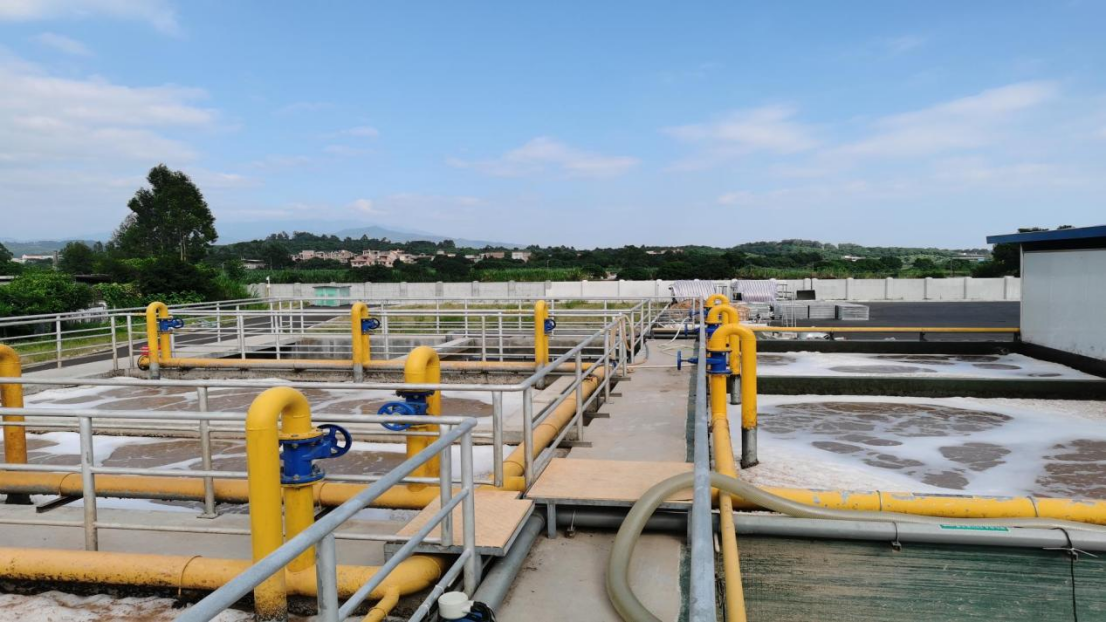

在华东某市污水处理厂升级改造项目中，我们面临着一个典型的工业自动化网络难题。该厂原有控制系统采用罗克韦尔ControlLogix系列PLC，基于ETHERNET/IP协议构建了主控网络。然而，现场大量老旧设备——包括鼓风机、污泥泵、阀门执行器等——仍通过DEVICENET网络连接，形成了新旧系统并存的异构环境。
这种网络割裂导致数据采集不完整，监控存在盲区，维护时需要两套不同的技术团队。特别是在曝气池溶解氧控制和污泥回流调节等关键工艺环节，实时数据无法直接上传至中控系统，操作人员不得不依赖现场巡查和手动记录，既增加了劳动强度，又影响了工艺调整的及时性。

2. 方案设计与原理拓扑

为解决这一问题，我们设计了一套网络融合方案，核心在于部署疆鸿智能ETHERNET/IP转DEVICENET协议网关。该网关充当了两个不同网络层之间的翻译器和数据路由器。

网络拓扑结构如下：

```
[上位机监控系统] ←ETHERNET/IP→ [罗克韦尔PLC]
↓
[JH-EIP-DVN协议转换网关]
↓
[DEVICENET主干电缆]
↓
[鼓风机] [DO传感器] [污泥泵] [pH计] [阀门定位器]
```

方案工作原理：网关设备通过ETHERNET/IP接口与ControlLogix PLC的以太网模块直接通信，作为PLC的一个普通I/O模块被识别和配置。同时，网关的DEVICENET主站功能负责轮询连接在DEVICENET网络上的各类从站设备。

我们特别优化了网关的参数配置，将关键工艺参数（如溶解氧值、流量计读数）的刷新周期设置为100ms，而非关键设备状态信息的刷新周期设为500ms，既保证了关键数据的实时性，又降低了网络负载。

3. 网关：实际应用中不可或缺的桥梁

在实际调试和运行中，协议转换网关的价值远超预期。首先，它避免了更换所有现场设备的巨额投资，仅通过单台网关设备就接入了32个DEVICENET节点，涵盖4台鼓风机、8台污泥泵、12个阀门定位器和8个水质分析仪。

其次，网关内置的数据缓冲和错误处理机制显著提高了系统可靠性。在污水处理厂常见的潮湿、振动环境中，现场网络偶发的通信中断被网关有效隔离，不会影响到上层控制系统。我们观察到，网关的自动重连功能平均每月避免3-4次不必要的工艺中断。

更重要的是，网关提供了宝贵的网络诊断功能。通过其网页界面，我们可以实时监控每个DEVICENET节点的通信状态，提前发现电缆老化、终端电阻缺失等潜在问题，变被动维修为预防性维护。

总结：创新视角下的工业网络融合

本项目的创新之处在于，我们没有采用简单的“淘汰旧设备”思路，而是通过协议转换技术实现了新旧系统的共生。这种方案不仅降低了30%的改造成本，更重要的是缩短了60%的改造工期，使污水处理厂能够在不停产的情况下完成自动化升级。

从更广阔的视角看，这种网络融合方案代表了一种务实且可持续的工业自动化发展路径。在制造业、市政设施等存在大量遗留设备的领域，协议转换技术为数字化转型提供了“渐进式”而非“颠覆式”的选项。我们开发的网关配置模板和调试流程已形成标准化文档，可复用于其他水处理项目，甚至拓展至供水、垃圾处理等市政工程领域。

未来，随着工业物联网的发展，此类协议转换设备将进一步集成边缘计算能力，在完成网络互联的同时，实现本地数据预处理和智能分析，为老旧设施注入新的智能化生命力。
