探索 ADC12D040：双 12 位、40 MSPS A/D 转换器的卓越性能与应用

在当今的电子世界中，精确而高效的模拟 - 数字转换至关重要。Texas Instruments 的 ADC12D040 作为一款双 12 位、40 MSPS 的 A/D 转换器，以其低功耗、高性能和广泛的应用适应性，成为众多工程师的理想选择。今天，我们就来深入探讨这款转换器的特点、性能和应用。

文件下载：adc12d040.pdf

产品概述

ADC12D040 是一款双路、低功耗的单片 CMOS 模拟 - 数字转换器，能够以每秒 4000 万次采样（Msps）的速度将模拟输入信号转换为 12 位数字字。它采用差分流水线架构，结合数字误差校正和片上采样保持电路，在提供出色动态性能的同时，最大限度地减小了芯片尺寸和功耗。

关键特性

高性能转换

• 分辨率与线性度：具备 12 位无失码分辨率，积分非线性（INL）最大为 ±2.0 LSB，差分非线性（DNL）最大为 ±1.0 LSB，确保了高精度的转换。
• 动态性能：在 10 MHz 输入时，信噪比（SNR）典型值为 68 dB，有效位数（ENOB）典型值为 10.9 位，无杂散动态范围（SFDR）典型值为 80 dB，提供了出色的动态性能。

低功耗设计

• 工作模式：在 40 Msps 时，包括参考电流在内，功耗仅为 600 mW。
• 掉电模式：通过设置 PD 引脚为高电平，可将转换器功耗降低至 75 mW，实现了低功耗运行。

灵活的接口与输出格式

• 电源兼容性：数字输出驱动器电源引脚可连接到 2.4V 至数字电源电压范围内的单独电源，使输出与低压系统兼容。
• 输出格式选择：通过 OF 引脚可选择偏移二进制或二进制补码输出格式，满足不同应用需求。

引脚描述与功能

模拟输入引脚

ADC12D040 具有两个模拟信号输入引脚 VINA+、VINB+ 和 VINA -、VINB -，形成差分输入对。输入信号应在规定范围内，以确保最佳性能。同时，参考输入引脚 VREF 用于提供参考电压，其电压范围为 1.0V 至 2.4V。

数字输入引脚

• CLK：数字时钟输入，频率范围为 100 kHz 至 55 MHz，典型值为 40 MHz，上升沿采样。
• OEA、OEB：输出使能引脚，低电平时使能相应的三态数据输出引脚。
• PD：掉电输入引脚，高电平时将转换器置于掉电模式。
• OF：输出格式引脚，低电平时输出数据为偏移二进制格式，高电平时为二进制补码格式。
• INT/EXT REF：参考选择引脚，低电平时选择内部 2.0V 参考，高电平时需向 VREF 引脚施加外部参考电压。

电源引脚

• VA、VD：分别为模拟和数字电源引脚，应连接到稳定的 +5V 电源，并通过电容进行旁路。
• VDR：数字输出驱动器电源引脚，电压范围为 +2.4V 至 +5V。

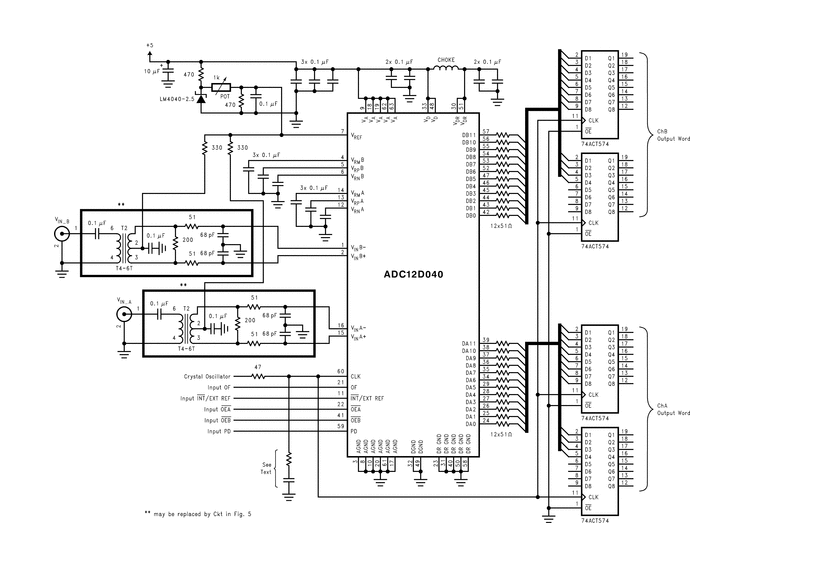

应用信息

操作条件

为了确保 ADC12D040 的最佳性能，建议遵循以下操作条件：

• 电源电压：$4.75 V ≤ V{A} ≤ 5.25 V$，$V{D}=V_{A}$
• 输出驱动器电源：$2.35 V ≤ V{DR} ≤ V{D}$
• 参考电压：$1.0 V ≤ V_{REF} ≤ 2.4 V$
• 时钟频率：$100 kHz ≤ f_{CLK} ≤ 40 MHz$
• 输入共模电压：$V{REF} / 2 ≤ V{CM} ≤ V{A}-V{REF}$

模拟输入

ADC12D040 的模拟输入采用差分输入对，具有输入升压电路，可在宽范围的模拟输入电压下提供改善的线性度。输入信号应避免超过规定的电压范围，以防止芯片过压。同时，为了获得最佳性能，建议使用差分输入，并确保两个输入信号的幅度和相位匹配。

参考引脚

参考电压对 ADC 的性能至关重要。ADC12D040 设计为使用 2.0V 参考，但在 1.0V 至 2.4V 范围内也能良好工作。较低的参考电压会降低 SNR，而过高的参考电压可能会影响总谐波失真（THD）。参考旁路引脚应通过 0.1 µF 电容接地，以减少噪声影响。

驱动模拟输入

ADC12D040 的模拟输入引脚电容随时钟电平变化，时钟低电平时为 8 pF，高电平时为 7 pF。为了驱动这些输入引脚，应选择能够快速响应电压尖峰并在采样开关打开前稳定的放大器，如 LMH6702 和 LMH6628。同时，可以使用 RC 电路来隔离输入脉冲，提高性能。

数字输入与输出

• CLK：时钟信号应稳定、低抖动，频率在 100 kHz 至 55 MHz 之间。时钟线应视为传输线，并在源端进行串联端接。
• 输出数据：输出数据在 OE 和 PD 引脚为低电平时有效。为了减少噪声和提高性能，应避免驱动高电容数字数据总线，并在输出引脚添加串联电阻。

布局与接地

正确的布局和接地对于确保 ADC12D040 的准确转换至关重要。建议将模拟和数字电路分开布局，ADC 位于两者之间。同时，应避免模拟和数字线路交叉，特别是时钟线应尽可能短，并与其他线路隔离。

常见应用陷阱与解决方案

输入电压超限

输入电压不应超过电源轨 100 mV，否则可能导致故障或不稳定运行。可在数字输入串联 47Ω 至 100Ω 电阻来解决过冲或下冲问题。

驱动高电容总线

驱动高电容数字数据总线会导致动态性能下降。可通过适当的旁路、限制输出电容和合理的布局来减少此问题。

放大器选择不当

应选择能够适应动态负载的放大器，并确保两个输入信号的幅度和相位匹配。布局时应注意输入线路长度的一致性。

参考引脚超出范围

参考电压应在 1.0V 至 2.4V 范围内，否则可能导致性能下降。

时钟信号问题

时钟源应具有低抖动，时钟线应尽可能短，避免其他信号耦合到时钟线。

总结

ADC12D040 是一款高性能、低功耗的 A/D 转换器，适用于超声成像、仪器仪表、通信接收器等多种应用。通过合理的设计和布局，遵循操作条件和注意事项，工程师可以充分发挥其性能优势，实现精确而可靠的模拟 - 数字转换。在实际应用中，你是否遇到过类似的 A/D 转换器使用问题？你是如何解决的呢？欢迎在评论区分享你的经验。
