剖析ADC12L080：12位高速A/D转换器的卓越性能与应用指南

在当今的电子设计领域，高速、高精度的A/D转换器扮演着至关重要的角色。ADC12L080作为一款由德州仪器（TI）推出的12位、80 MSPS、450 MHz带宽的A/D转换器，凭借其出色的性能和丰富的特性，在多个应用场景中展现出强大的竞争力。本文将深入剖析ADC12L080的特点、性能指标、引脚功能以及应用注意事项，为电子工程师们提供全面的设计参考。

文件下载：adc12l080.pdf

一、ADC12L080的特性亮点

1. 低功耗与单电源运行

ADC12L080采用单3.3V电源供电，在80 MSPS的转换速率下，典型功耗仅为425 mW。同时，它还具备掉电模式，当PD引脚置高时，功耗可降至50 mW，有效降低了系统的整体功耗，延长了电池供电设备的续航时间。

2. 灵活的参考源选择

该转换器支持内部或外部参考源，用户可以根据实际应用需求进行灵活选择。内部参考源为设计带来了便利，而外部参考源则可以提供更高的精度和稳定性。

3. 多样的数据输出格式

ADC12L080支持偏移二进制或二进制补码两种数据输出格式，通过OF引脚进行选择。这种灵活性使得它能够更好地与不同的数字系统进行接口。

4. 引脚兼容性

ADC12L080与ADC12010、ADC12020、ADC12040、ADC12L063、ADC12L066等器件引脚兼容，方便用户进行升级和替换，降低了设计成本和风险。

二、关键性能指标

1. 静态特性

• 分辨率：无丢失码的分辨率为12位，确保了高精度的转换。
• 积分非线性（INL）：典型值为±1.2 LSB，最大值为4.0 LSB，保证了转换的线性度。

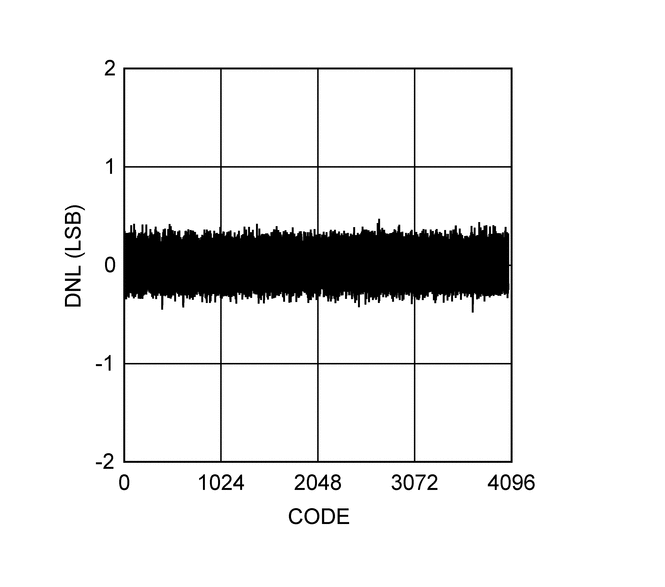

• 差分非线性（DNL）：典型值为±0.4 LSB，最大值为1.5 LSB，避免了丢失码的出现。
• 增益误差（GE）：正误差典型值为 -0.15%FS，负误差典型值为 +0.4%FS，确保了增益的准确性。
• 偏移误差：典型值为 +0.2%FS，保证了零点的准确性。

2. 动态特性

• 全功率带宽（BW）：高达450 MHz，能够处理高频信号。
• 信噪比（SNR）：在$f_{IN}=10 MHz$时，典型值为66 dB，提供了良好的信号质量。
• 无杂散动态范围（SFDR）：在$f_{IN}=10 MHz$时，典型值为80 dB，有效抑制了杂散信号。

三、引脚功能详解

1. 模拟输入引脚

• $V{IN}+$和$V{IN}-$：构成差分模拟输入对，输入信号的峰 - 峰值应等于参考电压$V{REF}$，并以$V{CM}$为中心。单端输入时，可将$V{IN}-$连接到$V{CM}$，但会降低性能。
• $V_{REF}$：参考输入引脚，可选择内部或外部参考源。当输入电压低于2.0V时，使用外部参考源；连接到$V_{A}$时，使用内部1.0V参考源。

2. 数字输入引脚

• CLK：时钟输入引脚，控制采样过程。时钟信号应稳定、低抖动，频率范围为10 MHz至80 MHz，上升和下降时间小于2 ns。
• OF：输出格式选择引脚，高电平时输出为二进制补码格式，低电平时为偏移二进制格式。
• PD：掉电控制引脚，高电平时进入掉电模式，功耗降至50 mW。

3. 输出引脚

• D0 - D11：12位数字数据输出引脚，输出数据在PD引脚为低电平时有效。

4. 电源引脚

• $V_{A}$：正模拟电源引脚，应连接到稳定的 +3.3V电源，并使用0.1 μF低ESL电容和10 μF电容进行旁路。
• $V_{D}$：正数字电源引脚，与$V_{A}$连接到相同的电源，并进行旁路处理。
• $V_{DR}$：输出驱动器电源引脚，电压范围为1.8V至$V_{D}$，为输出驱动器提供电源。

四、应用注意事项

1. 电源供应

• 电源引脚应使用10 μF和0.1 μF低ESL陶瓷芯片电容进行旁路，电容应靠近电源引脚放置，以减少电源噪声。
• 模拟电源的噪声应保持在100 mVP - P以下，避免对转换性能产生影响。
• $V{DR}$引脚的电压不应高于$V{D}$，以确保输出驱动器的正常工作。

2. 信号输入

• 模拟输入信号应使用差分输入，以获得最佳性能。输入信号的峰 - 峰值应等于参考电压$V{REF}$，并以$V{CM}$为中心。
• 为了减少输入噪声，可在信号输入引脚使用33Ω串联电阻和51 pF电容到地进行滤波。
• 驱动模拟输入的放大器应具有良好的稳定性，避免过冲、振铃等现象。

3. 时钟信号

• 时钟信号应稳定、低抖动，避免引入噪声。时钟线应尽量短，避免与其他信号交叉。
• 时钟信号的占空比应在规定范围内，以确保转换器的性能。
• 时钟源应与数字电路隔离，可使用缓冲器进行隔离。

4. 布局与接地

• 电路板应分为模拟和数字区域，ADC12L080应放置在两个区域之间，以减少干扰。
• DR GND引脚应与其他接地引脚保持一定距离，避免输出电流的瞬态噪声影响转换过程。
• 模拟和数字线路应尽量避免交叉，时钟线应与其他线路隔离。

五、典型应用场景

1. 超声和成像

ADC12L080的高分辨率和高速转换能力使其非常适合超声和成像系统，能够准确地将模拟信号转换为数字信号，为图像的重建提供精确的数据。

2. 仪器仪表

在仪器仪表领域，对测量精度和速度有较高的要求。ADC12L080的低功耗、高精度和宽频带特性，能够满足仪器仪表对信号采集的需求。

3. 通信基站和接收机

通信基站和接收机需要处理高频信号，ADC12L080的450 MHz全功率带宽和良好的动态性能，使其能够有效地处理通信信号，提高通信系统的性能。

六、总结

ADC12L080作为一款高性能的12位A/D转换器，具有低功耗、高速度、宽频带等优点，适用于多种应用场景。在设计过程中，电子工程师们需要注意电源供应、信号输入、时钟信号和布局接地等方面的问题，以充分发挥其性能优势。通过合理的设计和应用，ADC12L080将为电子系统的设计带来更高的精度和可靠性。

电子工程师们在实际应用中，还需要根据具体的需求进行进一步的测试和优化，以确保系统的性能达到最佳状态。你在使用ADC12L080的过程中遇到过哪些问题呢？欢迎在评论区分享你的经验和见解。
