解析ADS8383：18位、500kHz采样率的高性能ADC

在电子设计领域，模拟 - 数字转换器（ADC）是连接现实世界模拟信号与数字系统的关键桥梁。今天，我们将深入探讨德州仪器（TI）的一款高性能ADC——ADS8383，它具备18位分辨率、500kHz采样率等诸多优秀特性，适用于多种高精度数据采集场景。

文件下载：ads8383.pdf

产品概述

主要特性

• 高采样率：ADS8383拥有500kHz的采样率，能够快速准确地对模拟信号进行采样，满足许多高速数据采集的需求。
• 高精度分辨率：确保在整个温度范围内实现18位无失码（NMC），为数据采集提供了高精度的保障。
• 低功耗设计：在500kHz采样率下，功耗仅为110mW，适合对功耗有严格要求的应用场景。
• 单极性输入范围：采用单极性输入，简化了输入信号的处理过程。
• 片上参考缓冲器：集成了参考缓冲器，方便用户使用外部参考电压，提高了系统的稳定性。
• 高速并行接口：支持8位、16位和18位总线传输，可根据实际需求灵活选择数据传输方式。
• 宽数字电源：数字电源范围较宽，增强了系统的兼容性。

应用领域

ADS8383的高性能使其在多个领域得到广泛应用，包括医疗仪器、光网络、传感器接口、高精度数据采集系统以及磁力计等。

详细参数分析

绝对最大额定值

在使用ADS8383时，需要注意其绝对最大额定值，包括电压范围、温度范围等。例如，输入电压范围为 - 0.4V至 + VA + 0.1V，电源电压范围为 - 0.3V至7V等。超出这些范围可能会对器件造成永久性损坏。

电气特性

• 模拟输入特性：全量程输入电压范围为0至Vref，输入电容为45pF，输入泄漏电流典型值为1nA。这些特性决定了输入信号的处理能力和精度。
• 系统性能指标：分辨率为18位，不同型号（ADS83831和ADS8383IB）在积分线性度、差分线性度、偏移误差和增益误差等方面有不同的表现。例如，ADS8383IB在积分线性度方面的最大误差为±7LSB（18位）。
• 动态特性：总谐波失真（THD）和信噪失真比（SINAD）等指标反映了器件在处理动态信号时的性能。在不同输入频率下，ADS8383的THD和SINAD表现良好，如在10Hz输入频率下，SINAD可达86dB以上。
• 采样动态特性：转换时间为1.52µs，采集时间为0.4µs，吞吐量率为500kHz，这些参数决定了器件的采样速度和处理能力。

电源要求

电源电压方面，+ VA为4.75V至5.25V，+ VBD为2.95V至5.25V，且两者差值应不小于2.3V。在500kHz采样率下，+ VA的供应电流为22至26mA，功耗为110至130mW。合理的电源设计对于保证器件的性能至关重要。

引脚功能与接口

引脚分配

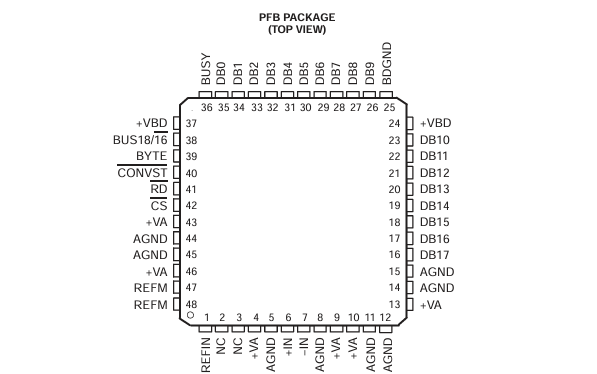

ADS8383采用48引脚TQFP封装，各引脚具有不同的功能。例如，AGND为模拟地，BDGND为数字地，+ IN和 - IN为模拟输入通道，REFIN为参考输入等。

数字接口

• 总线选择：通过BUS18/16和BYTE引脚可以选择不同的总线宽度进行数据传输，支持8位、16位和18位总线传输。
• 控制信号：CONVST引脚用于启动转换，CS引脚为片选信号，RD引脚为并行输出的同步脉冲。这些控制信号的正确使用是实现ADS8383正常工作的关键。

工作原理

ADS8383是一款基于电荷再分配的高速逐次逼近寄存器（SAR）ADC，其架构本身包含了采样/保持功能。内部振荡器产生转换时钟，转换时间为1.52µs，能够实现500kHz的吞吐量。当转换启动时，模拟输入信号在内部电容阵列上进行采样，转换过程中输入与内部功能断开。

设计注意事项

模拟输入处理

• 输入电压范围：要确保+ IN和 - IN输入电压以及输入跨度（+ IN - (- IN)）在规定范围内，以保证转换器的线性度。
• 输入电流与电容：模拟输入源应能够在采集时间内将输入电容（45pF）充电到18位稳定水平。在保持模式下，输入阻抗大于1GΩ。
• 噪声抑制：为了减少噪声影响，建议使用低带宽输入信号并搭配低通滤波器。

数字接口设计

• 时序控制：严格按照时序图要求操作控制信号，如CONVST、CS和RD等。CONVST的下降沿应干净且抖动小，以确保转换器性能。
• 数据读取：根据需要选择合适的总线宽度进行数据读取，可通过设置BUS18/16和BYTE引脚实现。

布局与电源设计

• 物理布局：由于ADS8383与数字逻辑器件靠近使用，要注意布局以减少干扰。模拟地和数字地应连接到干净的接地端，+ VA和数字逻辑电源应分开连接，直到电源入口点。
• 电源去耦：在器件附近放置0.1µF陶瓷旁路电容，并根据情况添加1 - 10µF电容甚至100µF电解电容或Pi滤波器，以去除电源中的高频噪声。

典型特性曲线分析

文档中给出了多个典型特性曲线，如信噪比（SNR）、总谐波失真（THD）、有效位数（ENOB）等随温度和输入频率的变化曲线。这些曲线可以帮助工程师更好地了解ADS8383在不同工作条件下的性能表现，从而优化系统设计。

总结
