HUD纳米涂层的阳光模拟多角度杂散光测量

随着汽车智能化程度不断提升，抬头显示系统（HUD）已成为提升驾驶安全与体验的核心配置之一。然而，在实际应用中，强太阳光照射下产生的杂散光与重影问题，严重影响了HUD的显示清晰度与可靠性。抗反射纳米涂层作为抑制此类光学干扰的关键技术，其性能评估至关重要。下文，紫创测控luminbox将系统阐述基于太阳光模拟器的HUD纳米涂层多角度杂散光测量，为汽车HUD用涂层的研发与质量控制提供可靠的实验室解决方案。

HUD成像的杂散光与纳米涂层的作用

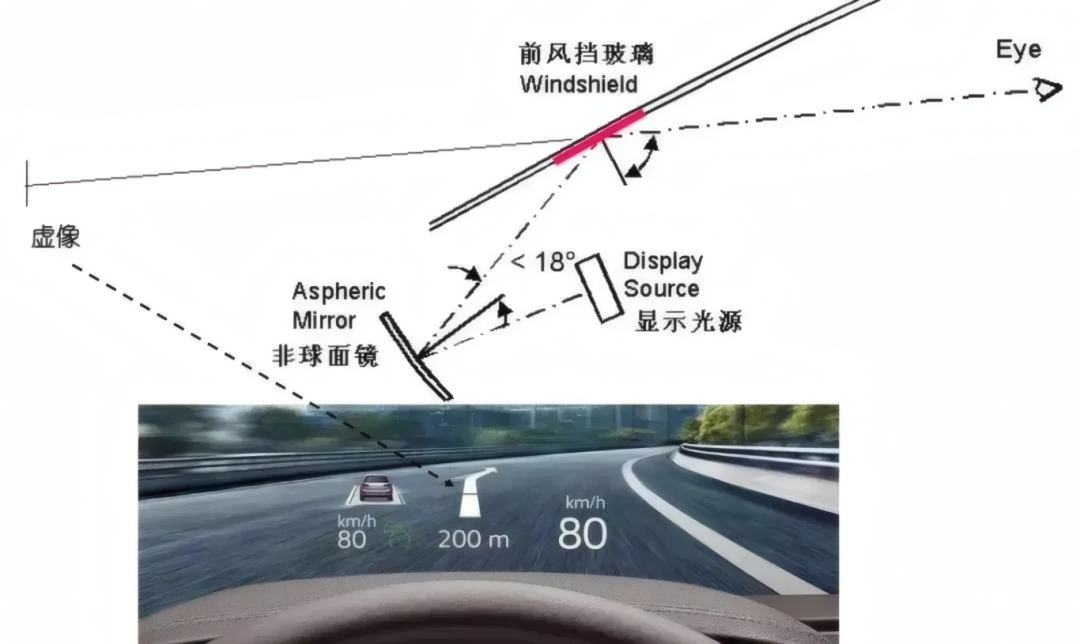

HUD成像

汽车HUD通过光学系统将信息投影至驾驶员视野前方的挡风玻璃或专用组合器上，形成虚拟图像。玻璃内外表面均会产生反射，外侧反射易形成干扰重影。强光下环境光在多层界面间反射、折射，会引发杂散光，降低图像对比度，影响信息识别。

抗反射纳米涂层可通过真空镀膜等工艺解决此问题，在玻璃表面构建一层或多层光学薄膜，利用光的干涉相消原理，在特定波长范围（如可见光波段）和入射角度内，将玻璃表面的反射率从约4%大幅降低至0.5%以下，从而有效压制重影强度。涂层的性能优劣，直接决定了HUD在极限光照条件下的可用性。

基于太阳光模拟器的BSDF测量平台构建

BSDF测量平台是围绕太阳光模拟器构建的、高度自动化的精密光学测量系统。其主要组成部分包括：

光源系统：通常采用高准直、光谱匹配的太阳光模拟器作为入射光源，以模拟真实的太阳光照条件。

高精度多维样品台：可将被测样品（如镀有涂层的挡风玻璃）在多个轴向上进行精确的旋转和平移，以实现任意指定入射角的设置。

探测器臂系统：可在半球空间内大范围、高精度移动的机械臂，其末端搭载高灵敏度的成像亮度计或光谱辐射计。用于捕获从样品表面散射到各个观测角的光线。

总控与数据分析软件：控制系统自动执行复杂的角度扫描序列，并采集、处理数据，最终计算出BSDF/BTDF数据，并生成二维或三维的散射分布图。

纳米涂层的多角度光谱散射特征解构

luminbox

纳米结构多层涂层

基于上述测量平台，纳米涂层的空间-光谱散射特性得以量化解析，并揭示出以下核心规律：

1.空间分布：可见光波段的散射能量集中分布于镜面方向附近（0°–30°），峰值常出现在约25°处，与HUD视场密切相关；大离轴的后向散射则呈现显著的光谱选择性。

2.光谱耦合：蓝绿光波段（~500 nm）的后向散射强度可达红光波段（~650 nm）的2.3倍，该选择性源于材料本征吸收与膜系设计。

3.角度依赖：当入射角从45°降至15°（模拟低角度日照）时，小角度散射峰展宽超30%，且短波成分占比上升。这一“角度‑光谱”耦合效应直接导致低角度阳光下HUD图像边缘出现泛蓝光晕。

测量数据的工程应用价值

指导工艺优化与质控：通过对比不同工艺下纳米涂层的杂散光分布图，可精准诊断镀膜均匀性、洁净度等问题，并建立出厂标准。

提升HUD光学设计可靠性：将实测双向反射分布函数BRDF或关键角度散射数据导入光学仿真软件，可在设计阶段精准预测重影，优化光机匹配。

支持可靠性评估：通过对老化测试（温湿、紫外、摩擦等）后的样品进行重复测量，可量化涂层性能衰减，预测其全生命周期可靠性。

综上，本文阐述了基于太阳光模拟器的多角度杂散光测量体系，通过精确复现太阳光照条件与全空间散射解析，实现了对汽车HUD抗反射纳米涂层性能的客观量化评估。该方法为涂层工艺优化与HUD光学设计提供了关键数据支撑，为提升智能座舱视觉安全奠定了坚实的技术基础。

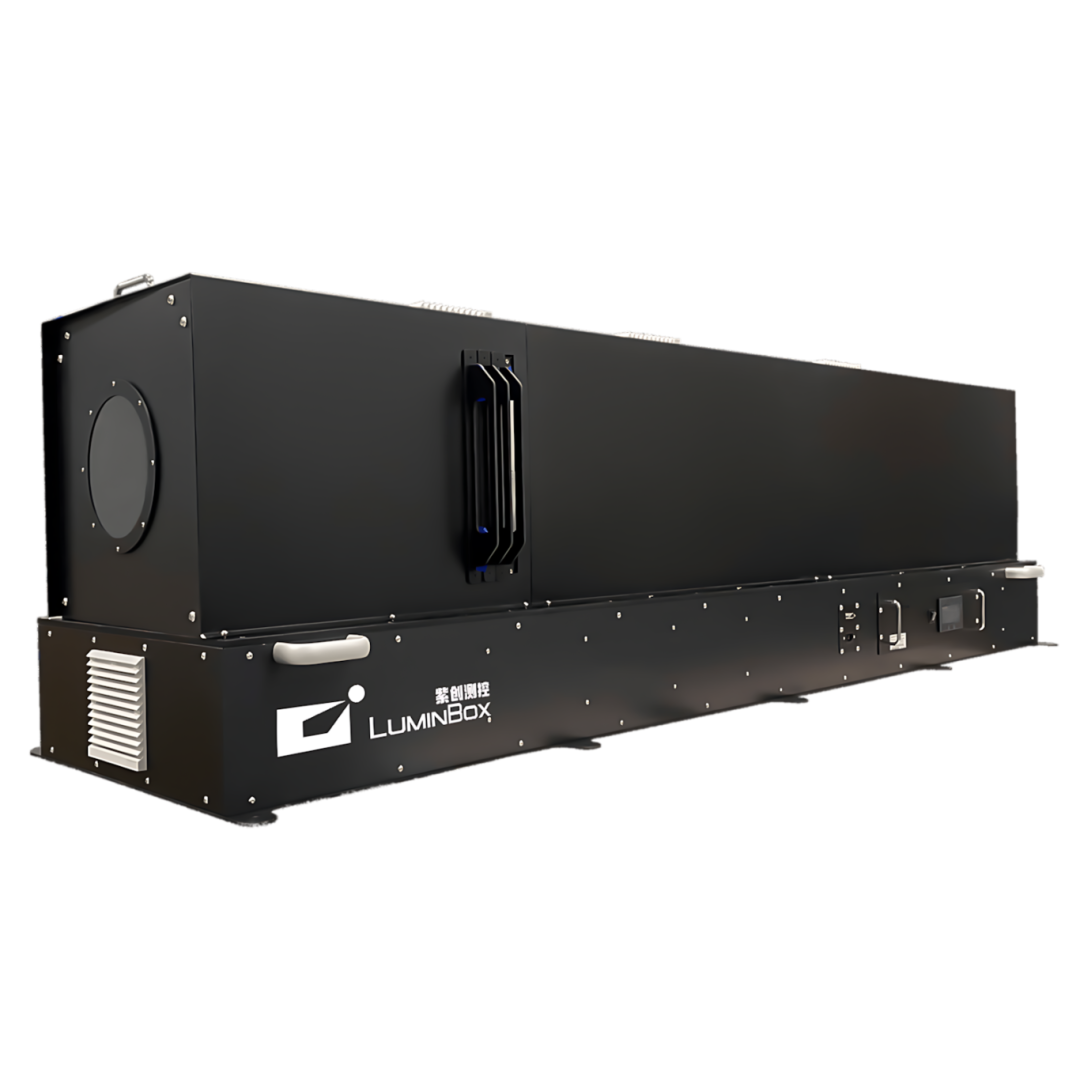

Luminbox全光谱准直型太阳光模拟器

luminbox

紫创测控Luminbox全光谱准直型太阳光模拟器为汽车提供高精度老化测试与性能验证，能精准模拟自然光环境，支持光谱/ 亮度 / 色温调控。

全光谱覆盖：350nm-1100nm光谱，贴近自然光权重

高动态亮度：2 米处20,000-150,000Lux，满足HUD 亮度响应测试

强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景

多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试

紫创测控Luminbox全光谱准直型太阳光模拟器以精密光学的工程化应用，可有效缩短从基础研究到工业验证的周期，为汽车HUD抗反射纳米涂层的多角度杂散光测量提供可靠的“人工太阳”。将实验室级创新转化为产业化能力，助力汽车、航空航天等领域的技术革新。
