24V内水泵电机驱动应用-如何正确选择合适的电流检测IC

在水泵无刷电机驱动的项目应用上，为了更好的控制、掌握电机的运行状态，保障电机的正常运行，防止堵转等异常情况的发生，往往都会采用检测电机电流的手段。
这也主要因为小微水泵多由直流电机驱动，工作电流会随负载变化，无电流检测容易因故障损坏设备。

像部分极简款手动控制小微水泵，仅需满足基础抽水功能，可通过串联普通保险丝实现过流熔断保护，无需电流检测 IC。但在智能控制、需故障诊断或长期稳定运行的场景（如家电用水泵、汽车散热循环小微水泵），可以通过分立元件（运放+电阻）或专用电流检测IC来实现。

1. 为什么要用电流检测IC？

相比传统分立方案，电流检测IC的优势也非常明显：
①精简设计与节省空间，特别适合小微水泵的紧凑结构。
②高精度与稳定性：在全温度范围（-40℃~+125℃）实现+1%的检测精度，有效避免分立元件参数温漂导致的误差。
③抗干扰能力强：内部电路优化后，即使外部添加RC滤波电路，检测精度也不会受影响，减少设计调试时间。
④宽电压范围适配：针对24V系统，专用IC的共模输入范围通常覆盖-0.2V~+26V，直接支持12V/24V电机应用。
⑤成本效益：虽然单颗IC成本略高，但综合节省的BOM成本、PCB面积和可靠性提升，整体更具性价比。

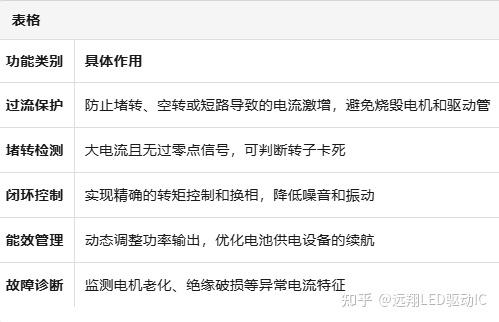

2. 电流检测 IC 的核心作用体现在以下方面：

3. 选型需围绕 24V 小微水泵的电气特性和应用场景，重点关注以下要点：

①匹配电压与量程：工作电压需覆盖 24V 系统，优先选更宽电压范围型号（如 2.7V - 28V），适配系统波动。量程需预留 10%-20% 余量，例如24V/30W水泵，额定电流1.25A，峰值约2-3A，选择5A量程的IC即可。
②精度与温漂：工业级应用要求 ±1% 精度，温度范围-40℃~+125℃。
分立运放搭建的差分放大器方案

高端电流检测ICFP355-电路原理图 FP355脚位图

优点
灵活可调：通过换电阻、调放大器，适配任意量程（超大 / 极小电流）
成本低：分流电阻 + 普通运放，适合对精度要求低的低成本项目。如要求精度高，选择电阻+专用电流检测IC。
易维修：单个元件故障可更换，无需整体替换
低功耗：可选用低功耗运放，静态功耗可控

4. 适用于 24V 小微水泵的电流检测 IC 选型推荐

型号	核心特性	适配优势
RSA408（润石科技）	工作电压5V-100V，增益误差0.5%，宽温范围-40°C-125°C，180KHz增益带宽	高共模抑制比，抗电源纹波能力强，SOP8封装适合紧凑布局，适配各类24V小微水泵的高精度电流检测
UCC27424DR	工作电压2.7V-36V，四路独立检测放大器，具备热关断功能	支持多路检测，若水泵带多路辅助电路，可同时监测多回路电流，且小封装适配空间受限场景
FP355	低压适配2.7V-24V，适配5V/12V/24V系统，成本较低	性价比高，适合对成本敏感的普通民用小微水泵，如饮水机、足浴盆中的水泵
ACS71240 (Allegro)	QFN封装体积小，内部导体电阻低(0.6mQ），具备过流，故障输出	低功耗且抗干扰能力强，适合对稳定性要求高的场景，如汽车散热系统中的24V小微循环水泵
