第一章 绪论：电芯容量跃迁引发的储能系统变革

1.1 全球能源转型背景下的储能密度竞赛

在全球碳中和目标的驱动下，以锂离子电池为核心的新型储能技术正经历着前所未有的迭代加速期。作为电化学储能系统的核心载体，电芯的能量密度与单体容量成为决定系统度电成本（LCOE）的关键变量。当前，储能行业正处于从标准的280Ah/314Ah方形铝壳电芯向500Ah+甚至587Ah超大容量电芯跨越的历史性节点。这一跨越并非简单的尺寸放大，而是对电化学材料体系、制造工艺以及下游电力电子变换设备的系统级重构。

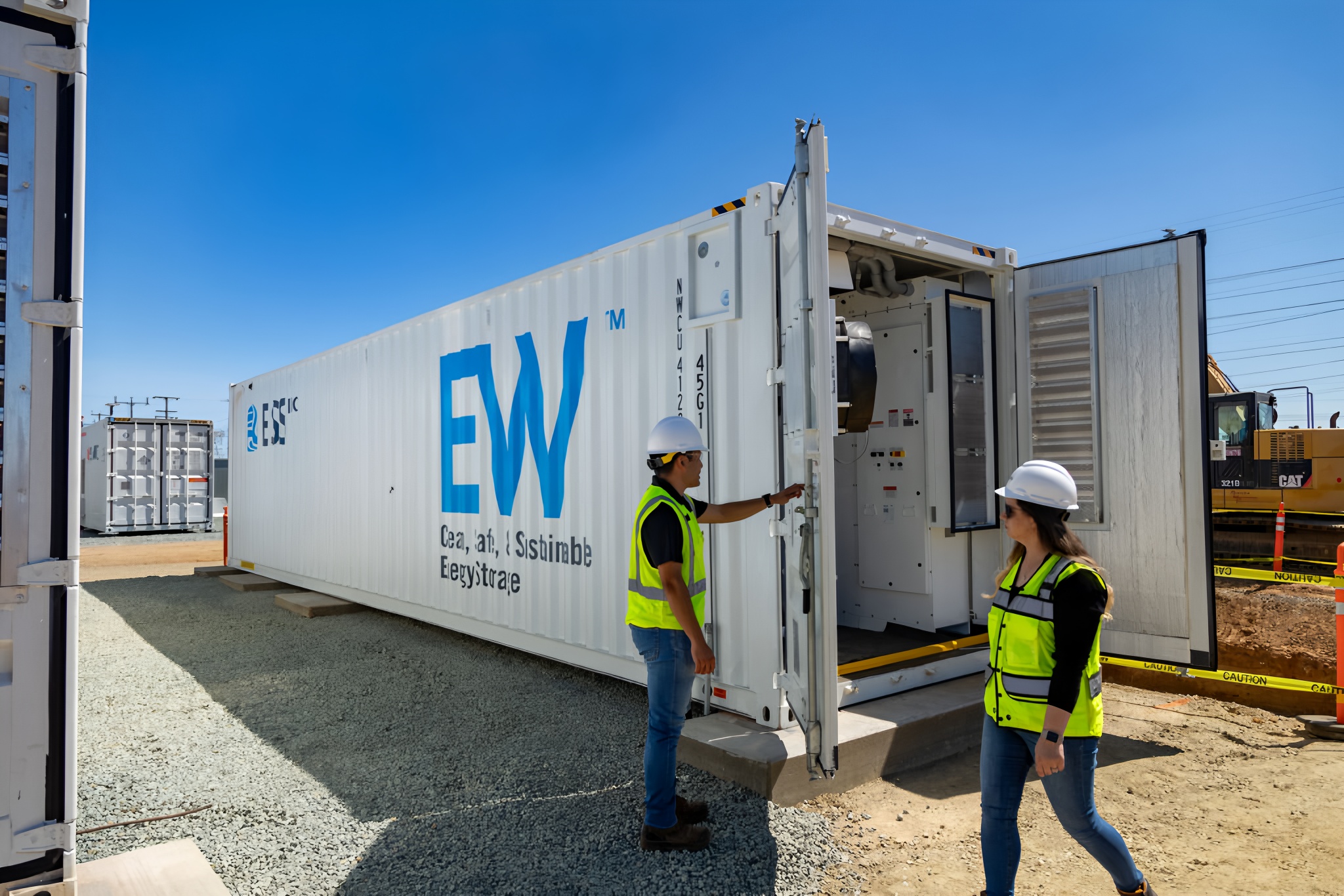

314Ah电芯的普及已成功将标准的20尺集装箱储能系统容量从3.35MWh提升至5MWh级，显著降低了占地面积和BOP（Balance of Plant）成本 。然而，行业对降本增效的极致追求推动了587Ah等更大容量电芯的问世。587Ah电芯的出现，预示着单体集装箱能量密度将进一步突破6MWh甚至更高，这直接导致了储能系统直流侧电气参数的剧烈变化，尤其是电流应力的成倍增加。

1.2 储能变流器（PCS）面临的“电流墙”挑战

储能变流器（PCS）作为连接直流电池堆与交流电网的能量枢纽，其技术架构必须与电芯的发展趋势深度解耦。从314Ah演进至587Ah，在维持直流侧系统电压等级（通常为1000V或1500V）不变的前提下，系统功率密度的提升主要依赖于电流的增加。

对于PCS而言，这意味着必须在不显著增加体积、不牺牲效率的前提下，处理近乎翻倍的通流能力。传统的硅基IGBT器件在应对如此高密度的电流时，面临着导通压降大、开关损耗高、热管理困难等物理极限——即所谓的“电流墙”。如何突破这一物理瓶颈，成为下一代高密度储能系统商业化落地的核心技术痛点。

1.3 碳化硅（SiC）技术的战略赋能地位

第三代半导体碳化硅（SiC）凭借其宽禁带、高临界击穿场强、高电子饱和漂移速率和高热导率等物理特性，为打破“电流墙”提供了理论物理层面的解决方案 。基本半导体（BASIC Semiconductor）等行业领军企业推出的新一代SiC MOSFET功率模块，通过极低的导通电阻、负温度系数的开关损耗特性以及先进的封装工艺，正在重塑PCS的技术路线图 。

倾佳电子将基于基本半导体提供的详尽技术资料、数据手册及仿真数据，深入剖析314Ah至587Ah电芯演进对PCS提出的具体技术要求，并论证碳化硅功率模块在工商业及组串式PCS中的核心赋能作用。

第二章 从314Ah到587Ah：电芯大容量化对PCS的系统级技术要求

2.1 直流侧电流应力的非线性增长

电芯容量从314Ah提升至587Ah，意味着在相同的充放电倍率（C-rate）下，单体电芯及电池簇的额定电流将增加约87%。

314Ah电芯体系：在0.5C倍率下，运行电流约为157A；若采用1P（1并）架构，直流侧电流尚处于传统IGBT模块舒适区。

587Ah电芯体系：在0.5C倍率下，运行电流跃升至293.5A。考虑到实际工况中的过载需求及并联簇的不均流系数，PCS直流侧的额定设计电流往往需要达到350A甚至更高。若采用多簇并联方案，汇流后的电流将达到千安级别。

这种电流的非线性增长直接冲击了PCS的功率器件选型逻辑。传统IGBT在小电流下存在的“拖尾电流”和固定的拐点电压（V_ce(sat)中的固有压降）在大电流下会导致导通损耗急剧攀升，严重制约了系统的功率密度。

2.2 功率密度与体积限制的矛盾

工商业储能与电网侧储能对占地面积极其敏感。随着电芯能量密度的提升，客户期望在相同的占地面积下部署更高功率的PCS。

工商业场景：主流配置正从100kW/200kWh向125kW/250kWh甚至更高规格进化。例如在体积仅为680x220x520mm的空间内实现了125kW的功率输出，功率密度提升了25%以上 。

散热极限：在体积受限的情况下，散热面积无法随功率成比例增加。587Ah电芯带来的大电流会导致PCS内部热流密度激增。若继续沿用传统硅基器件，为了导出废热，散热器的体积和重量将大幅增加，这与系统小型化的趋势背道而驰。

2.3 短路保护与安全阈值的重构

大容量电芯意味着储存了巨大的能量。587Ah电芯在发生内部短路或直流侧短路时，瞬间释放的短路电流峰值远超314Ah电芯。这对PCS的保护机制提出了极高要求：

响应速度：PCS必须在微秒级时间内检测并切断短路电流，防止器件炸裂或电池热失控。

耐受能力：功率器件必须具备更大的峰值电流关断能力（I_CRM）。

第三章 碳化硅功率模块的核心技术特性与赋能机理

在应对587Ah电芯带来的大电流、高热流密度挑战中，碳化硅功率模块并非简单的替代品，而是系统架构革新的使能者。基于基本半导体的产品序列，我们从静态、动态及封装三个维度剖析其赋能机理。

3.1 静态特性：突破大电流导通损耗瓶颈

3.1.1 极低导通电阻（RDS(on)​）的物理优势

对于587Ah系统的高电流工况，降低导通损耗（Pcon​=I2×RDS(on)​）是首要任务。SiC MOSFET作为单极性器件，没有IGBT的电导调制效应带来的拐点电压，呈现出纯电阻特性。

BMF540R12KA3（62mm封装） ：这是基本半导体针对大电流应用推出的旗舰产品。在1200V耐压下，实现了高达540A的额定电流。其典型导通电阻（RDS(on)​）在VGS​=18V,Tvj​=25∘C条件下仅为2.5mΩ 。

BMF360R12KA3（62mm封装） ：额定电流360A，导通电阻为3.7mΩ 。

BMF240R12E2G3（E2B封装） ：额定电流240A，导通电阻为5.5mΩ 。

深度分析：

在587Ah电芯对应的约300A工况下：

若使用传统IGBT（假设Vce(sat)​≈1.8V），导通损耗约为 300A×1.8V=540W。

若使用BMF540R12KA3（RDS(on)​≈2.5mΩ），导通损耗约为 3002×0.0025=225W。

结论：仅导通损耗一项，SiC模块即可降低约58%的热耗散，这直接大幅降低了散热系统的设计压力。

3.1.2 高温下电阻稳定性的意义

PCS在满载运行时，芯片结温往往会升高。传统硅器件的导通压降随温度升高会有一定变化，而SiC的优势在于其高温稳定性。BMF540R12KA3在175∘C极限结温下的RDS(on)​仅上升至4.3mΩ 。这种在高温下依然保持低阻抗的特性，有效防止了在大电流持续运行下的热失控风险，确保了系统在恶劣环境下的过载能力。

3.2 动态特性：负温度系数开关损耗重塑高频化路径

为了匹配587Ah电芯系统的高功率密度，PCS需要提高开关频率以减小磁性元件体积。然而，频率的提升通常伴随着开关损耗的线性增加。SiC MOSFET在此展现出颠覆性的特性。

3.2.1 负温度系数的开关损耗（Eon​）

根据基本半导体的实测数据，其SiC MOSFET模块（如BMF240R12E2G3）的开通损耗（Eon​）呈现出独特的负温度特性。

数据实证：随着结温从25∘C升高至150∘C，Eon​数值反而下降。例如在VDC​=800V,ID​=400A工况下，BMF240R12E2G3在125∘C时的总开关损耗（Etotal​=Eon​+Eoff​）为20.82mJ，显著优于竞品IGBT模块（如FF6MR12W2M1H的24.24mJ）。

机理与影响：SiC MOSFET没有IGBT的少子存储效应，因此没有拖尾电流。高温下，载流子迁移率的变化反而有利于减小开通瞬间的重叠损耗。这意味着PCS在高温、满载的最恶劣工况下，其开关效率反而更优，系统热稳定性得到本质提升。

3.2.2 内嵌SBD与反向恢复零损耗

基本半导体的SiC模块（如Pcore™2 E2B系列）采用了技术创新，内部集成了SiC肖特基势垒二极管（SBD）或利用了Ghost封装技术 。

反向恢复电荷（Qrr​） ：BMF540R12KA3的体二极管反向恢复时间（trr​）仅为29ns，恢复电荷（Qrr​）仅为2.7µC（25∘C）。

PCS整流模式的质变：当PCS工作在AC/DC整流充电模式时，电流通过体二极管续流。极低的Qrr​意味着在死区时间内几乎没有反向恢复损耗，这不仅提升了充电效率，还大幅降低了电磁干扰（EMI），简化了滤波电路设计。

3.3 封装技术：氮化硅（Si3​N4​）AMB基板的可靠性护城河

587Ah电芯系统的高电流带来了剧烈的热循环冲击。模块封装的热机械可靠性成为系统寿命的短板。基本半导体在Pcore™2 62mm及E2B系列中全面引入了氮化硅（Si3​N4​）活性金属钎焊（AMB）陶瓷基板 。

3.3.1 热导率与机械强度的双重突破

热导率对比：Si3​N4​的热导率为90 W/mK，虽低于AlN（170 W/mK），但远高于Al2​O3​（24 W/mK）。

抗弯强度：Si3​N4​的抗弯强度高达700 N/mm²，是AlN（350 N/mm²）的两倍，Al2​O3​（450 N/mm²）的1.5倍 。

断裂韧性：Si3​N4​的断裂韧性为6.0 Mpa·m​，远超其他陶瓷材料。

3.3.2 实际工程意义

热阻优化：得益于Si3​N4​优异的综合性能和薄层化设计，BMF540R12KA3实现了极低的结到壳热阻（Rth(j−c)​ = 0.07 K/W）。相比之下，额定电流较小的BMF360R12KA3热阻为0.11 K/W 1。0.07 K/W的热阻意味着热量能以极快的速度从芯片传导至散热器，这是587Ah系统在高倍率充放电下保持芯片低温运行的关键。

寿命延长：在储能PCS频繁的功率波动（如调频应用）下，Si3​N4​基板的高机械强度能有效抵抗铜覆层与陶瓷之间因热膨胀系数不匹配产生的应力，防止铜层剥离或陶瓷开裂。实验数据显示，在经过1000次严格的温度冲击测试后，Si3​N4​基板保持了良好的结合强度，而传统Al2​O3​/AlN基板已出现分层 1。

第四章 工商业储能PCS的技术演进：从小微到高密的跨越

4.1 工商业储能的容量跃迁

工商业储能系统正经历从“配角”向“主角”的转变。随着587Ah大电芯的应用，工商业储能一体柜的标准配置正从100kW/200kWh向125kW/250kWh演进，甚至单柜容量迈向300kWh+。国内头部PCS商家在全球范围内率先采用了SiC碳化硅技术，在维持模块化设计灵活性的同时，实现了功率密度和效率的双重突破 。

4.2 拓扑架构的根本性变革：从多电平回归两电平

在IGBT时代，为了提升效率和等效开关频率，工商业PCS（如100kW机型）常采用T型三电平（T-type 3-Level）拓扑。这种拓扑虽然效率较高，但需要12个功率开关管（每相4个），控制复杂，体积庞大。

随着SiC器件的引入，特别是针对125kW+的系统，拓扑架构出现了“回归”两电平的趋势：

半桥两电平拓扑（2-Level Half-Bridge） ：利用1200V SiC MOSFET的高耐压和低开关损耗特性，两电平拓扑在800V-1000V直流母线电压下依然能实现99%以上的峰值效率 。

器件数量减半：相比三电平，两电平拓扑每相仅需2个开关管，三相共6个。这直接减少了驱动电路数量和散热器面积，使得680x220x520mm的小尺寸机箱容纳125kW功率成为可能 。

4.3 仿真验证：BMF240R12E2G3在125kW PCS中的实战表现

为了量化SiC模块在工商业PCS中的优势，我们基于基本半导体提供的BMF240R12E2G3模块（1200V/240A，E2B封装）在125kW三相四桥臂拓扑中的仿真数据进行深入分析 。

仿真工况设定：

拓扑：三相四桥臂（支持三相不平衡负载）

直流电压：900V

交流电压：400V

开关频率：32kHz - 40kHz

散热器温度：65∘C/70∘C/80∘C

表 4-1：125kW工商业PCS (整流工况) BMF240R12E2G3 损耗与结温数据

负载率	输出功率	开关频率	散热器温度	导通损耗	开关损耗	总损耗 (单管)	效率 (不含电抗)	最高结温 (Tvj,max​)
100%	125kW	32kHz	80∘C	104.6W	98.0W	202.6W	99.02%	122.3°C
100%	125kW	40kHz	80∘C	106.2W	121.9W	228.1W	98.90%	127.7°C
120%	150kW	32kHz	80∘C	154.3W	115.4W	269.8W	-	135.7°C

数据深度解读：

极高的安全裕度：在120%过载（150kW）且散热器温度高达80∘C的极端恶劣工况下，BMF240R12E2G3的最高结温仅为135.7∘C。考虑到SiC器件通常允许工作在175∘C，这留出了近40∘C的安全余量。这意味着该PCS具备极强的短时过载能力和环境适应性，能够从容应对587Ah电芯可能带来的瞬时功率冲击。

高频化带来的体积红利：在40kHz的超高开关频率下，系统效率依然维持在98.9%的高位。40kHz的频率使得滤波电感和电容的体积相比传统IGBT方案（通常<10kHz）缩小了50%以上，重量减轻40% 。这是工商业一体柜实现高能量密度的物理基础。

负温度系数的实证：对比不同工况可以发现，随着温度升高，开关损耗占比并未显著恶化，这验证了SiC MOSFET高温下开关性能优异的理论特性，保证了PCS在夏季高温环境下的满功率输出能力。

第五章 组串式储能PCS的技术演进：大电流管理的艺术

5.1 组串式PCS的簇级管理挑战

与工商业PCS不同，组串式PCS主要应用于源网侧大型储能电站。其核心理念是“一包一簇一管理”，即每个电池簇对应一个独立的DC/DC或DC/AC变换单元。587Ah电芯的应用使得单簇电流大幅增加，组串式PCS的单机功率正从传统的215kW向430kW演进。

5.2 大电流模块的选型逻辑：62mm封装的统治力

面对单机300kW+的需求，E2B等小封装模块在通流能力和散热面积上显得捉襟见肘。此时，经典的62mm封装大功率SiC模块成为组串式PCS的首选。

5.2.1 BMF540R12KA3：专为大容量电芯定制

基本半导体推出的BMF540R12KA3模块，凭借540A的额定电流，完美契合了587Ah电芯带来的大电流需求。

电流匹配：587Ah电芯在1P放电时电流接近600A，考虑降额，PCS侧往往需要处理300A-400A的持续电流。BMF540R12KA3提供了充足的电流裕量。

热管理匹配：如前所述，其0.07 K/W的极低热阻 ，使得在风冷散热条件下，依然能将芯片结温控制在安全范围内。这对于坚持采用风冷方案以降低维护成本的组串式PCS尤为重要。

5.3 驱动与保护的复杂性升级

大电流SiC模块的高速开关特性（高di/dt和dv/dt）给驱动电路设计带来了巨大挑战。

5.3.1 米勒效应（Miller Effect）的抑制

SiC MOSFET的开关速度极快，dv/dt可超过100V/ns。在半桥拓扑中，当上管快速导通时，剧烈的电压变化会通过下管的米勒电容（Cgd​）产生感应电流（Igd​=Cgd​×dv/dt）。该电流流经栅极驱动电阻，会抬升下管栅极电压，一旦超过阈值电压（VGS(th)​，SiC通常较低，约2-4V），就会导致上下管直通（Shoot-through），引发炸机事故 。

解决方案：有源米勒钳位（Active Miller Clamp）

基本半导体在针对62mm模块的驱动方案（如BSRD-2503）中，集成了带米勒钳位功能的驱动芯片（如BTD5350M）。

工作原理：当检测到栅极电压低于预设阈值（如2V）时，驱动芯片内部的钳位FET导通，提供一条极低阻抗的通路将栅极直接拉到负电源轨（VEE）。

实测效果：双脉冲测试表明，在无钳位时，下管栅极电压尖峰可达7.3V（足以误导通）；启用钳位后，尖峰被压制在2V以内（0V附近），彻底消除了直通风险 。对于587Ah系统的高价值资产，这种保护是强制性的。

5.3.2 快速去饱和保护（Desat Protection）

587Ah电芯的短路能量极大。一旦发生负载短路，流过SiC模块的电流会在微秒内上升至数千安培。驱动电路必须具备极快的去饱和检测能力。基本半导体的驱动方案支持在短路发生后1-2µs内快速响应，并执行软关断（Soft Turn-off） 。

软关断的意义：在大电流下突然硬关断会在线路杂散电感上感应出极高的电压尖峰（V=L×di/dt），可能击穿模块。软关断通过控制栅极电压缓慢下降，限制di/dt，从而将关断电压尖峰控制在安全范围内（如1200V器件控制在900V以内）。

第六章 碳化硅功率模块参数全景对比与选型指南

为了给储能PCS研发工程师提供明确的选型参考，本章对基本半导体的主流SiC模块进行全景参数对比。

表 6-1：基本半导体SiC功率模块参数横向对比 1

参数指标	BMF540R12KA3	BMF360R12KA3	BMF240R12E2G3	BMF008MR12E2G3
封装形式	62mm (半桥)	62mm (半桥)	Pcore™2 E2B (半桥)	Pcore™2 E2B (半桥)
应用定位	大型组串式PCS (400kW+)	中型组串式PCS	工商业一体柜 (125kW)	小功率模组 (60kW)
电压等级	1200 V	1200 V	1200 V	1200 V
额定电流 (ID​)	540 A	360 A	240 A	160 A
导通电阻 (RDS(on)​)	2.5 mΩ	3.7 mΩ	5.5 mΩ	8.1 mΩ
热阻 (Rth(j−c)​)	0.07 K/W	0.11 K/W	-	-
总栅极电荷 (QG​)	1320 nC	880 nC	492 nC	401 nC
反向恢复电荷 (Qrr​)	2.7 µC	1.7 µC	0.63 µC	-
电芯适配建议	587Ah / 500Ah+	314Ah / 280Ah	314Ah / 280Ah	100Ah / 280Ah
拓扑建议	两电平 (风冷)	两电平 (风冷)	两电平 (液冷/风冷)	两电平 / T型三电平

选型策略分析：

587Ah大储场景：必须选用BMF540R12KA3。其2.5mΩ的超低电阻和0.07 K/W的热阻是处理大电流的物理基础。任何小于此规格的模块在满载工况下都可能面临严峻的热失效风险。

工商业125kW场景：BMF240R12E2G3是黄金搭档。其E2B封装便于从老款IGBT设计平滑迁移，且性能足以支撑120%的过载需求，完美平衡了成本与性能。

第七章 结论与展望

从314Ah到587Ah电芯的演进，本质上是储能行业对能量密度和降本增效的极致追求。这一趋势像一把双刃剑，在降低系统BOP成本的同时，将巨大的技术压力转移到了PCS侧。

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。
需求SiC碳化硅MOSFET单管及功率模块，配套驱动板及驱动IC，请添加倾佳电子杨茜微芯（壹叁贰 陆陆陆陆 叁叁壹叁）

本报告通过详尽的数据分析和工程论证，得出以下核心结论：

SiC是“电流墙”的破壁者：面对587Ah电芯带来的数百安培持续电流，传统硅基器件已触及物理天花板。SiC功率模块凭借2.5mΩ级的超低导通电阻和负温度系数的开关损耗特性，成为实现下一代高密度PCS的唯一可行物理层解决方案。

工商业PCS的形态重塑：SiC技术使得125kW工商业PCS得以回归简洁高效的两电平拓扑，并实现40kHz的高频化运行，从而在极小的体积内实现了功率密度的跃升（+25%）和效率的突破（99%+）。

组串式PCS的大电流进化：62mm封装的540A SiC模块（BMF540R12KA3）配合氮化硅AMB基板技术，成功解决了大容量组串式PCS的散热与可靠性难题，使得单机功率向400kW+迈进成为现实。

驱动技术的同步升级：SiC的高性能释放离不开先进驱动技术的护航。有源米勒钳位和快速软关断保护已成为587Ah储能PCS驱动电路的标配，构筑了系统的最后一道安全防线。

展望未来，随着电芯容量继续向更高规格演进，PCS技术将与电芯技术进行更深度的融合。碳化硅功率模块将不仅仅是功率开关，更将成为集感知、保护与热管理于一体的智能能量核心，持续赋能全球能源转型的伟大进程。
