‌ADS7883 数据手册总结

该ADS7883为12位、3MSPS的模数转换器（ADC）。这些设备包括基于电容的SAR 具有固有采样保持功能的A/D转换器。每个设备的串行接口由CS和SCLK信号控制，实现与微处理器和数字信号处理器的无粘连接。输入信号通过CS的下降沿采样，SCLK用于转换和串行数据输出。
*附件：ads7883.pdf

这些器件的工作电压范围从2.7伏到5.5伏不等。这些设备的低功耗使其适合电池供电应用。设备还包含节能关机功能，适用于设备在较低转换速度下运行时使用。

设备数字输入的高电平不限于设备V。 DD .这意味着当设备供电为2.7 V时，数字输入电压可高达5.5 V。当数字信号来自不同电源电平的其他电路时，这一特性非常有用。 此外，这也放宽了对强化顺序的限制。

该ADS7883采用6针SOT23封装，工作范围为-40°C至125°C。

特性

• 3 MHz 采样率串行器件
• 12位分辨率
• 零延迟
• 48 MHz 串行接口
• 供电范围：2.7伏至5.5伏
• 低功耗：
  • 3伏电压下6.45毫瓦 DD ，2 MSPS
  • 5伏电压下13.5毫瓦 DD ，3 MSPS
• ±0.6 LSB INL，±0.5 LSB DNL
• 72 dB SINAD，-84 dB THD
• 单极输入范围：0 V 至 VDD
• 断电电流：1 μA
• 宽输入带宽：30 MHz，3 dB
• 6针SOT23封装
• 应用
  • 无线电通信中的基带转换器
  • 数字驱动中的电机电流/总线电压传感器
  • 光网络（DWDM，基于MEMS的交换）
  • 光学传感器
  • 电池供电系统
  • 医疗仪器
  • 高速数据采集系统
  • 高速闭环系统

参数

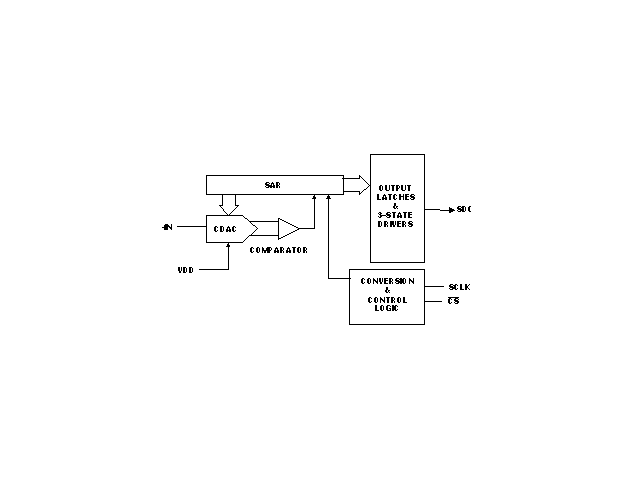

方框图

‌一、产品概述‌
ADS7883是德州仪器(TI)推出的12位、3-MSPS微功耗微型SAR模数转换器。该器件采用电容式SAR ADC架构，内置采样保持功能，具有零延迟特性。工作电压范围2.7V至5.5V，采用6引脚SOT23封装，工作温度范围-40°C至125°C。

‌二、主要特性‌

• ‌分辨率‌：12位
• ‌采样率‌：3 MSPS（VDD=4.5V-5.5V），2 MSPS（VDD=2.7V-4.5V）
• ‌低功耗‌：6.45 mW（3V VDD，2 MSPS），13.5 mW（5V VDD，3 MSPS）
• ‌线性误差‌：±0.6 LSB INL，±0.5 LSB DNL
• ‌动态性能‌：72 dB SINAD，-84 dB THD
• ‌串行接口‌：48 MHz，与微处理器和DSP无缝连接
• ‌输入范围‌：0V至VDD（单极性）
• ‌功耗模式‌：关断电流1 µA

‌三、应用领域‌

• 无线通信基带转换器
• 数字驱动中的电机电流/总线电压传感器
• 光网络（DWDM，MEMS开关）
• 光传感器
• 电池供电系统
• 医疗仪器
• 高速数据采集系统
• 高速闭环系统

‌四、引脚功能‌

1. VDD：电源输入，同时作为ADC参考电压
2. GND：电源地
3. VIN：模拟信号输入
4. SCLK：串行时钟
5. SDO：串行数据输出
6. CS：片选信号（低电平有效）

‌五、电气规格‌

• ‌模拟输入‌：全量程输入电压范围0V至VDD，输入电容27pF
• ‌系统性能‌：无失码，偏移误差±0.2 LSB，增益误差±0.3 LSB
• ‌采样动态‌：转换时间398ns（3V），265ns（5V）
• ‌动态特性‌：30 MHz全功率带宽

‌六、工作模式‌

• ‌正常操作‌：CS下降沿开始采样，16个时钟周期完成转换和数据输出
• ‌省电模式‌：在第二个SCLK下降沿后、第十个SCLK下降沿前将CS置高即可进入关断模式

‌七、应用信息‌

• 建议使用低阻抗源驱动VIN和VDD引脚
• 电源需要1µF储能电容和10nF去耦电容
• 可选用REF5030/REF5050参考电压发生器或OPA735缓冲器
