PD快充诱骗电压电路 支持诱骗快充适配器输出5V9V12V15V20V28V电压

现在主流手机都已经增加了PD快充协议，用来大幅度提升手机的充电效率，并且大多标配了PD快充充电头。这些充电头相当于一个智能充电器，在其功率允许的范围内，可以根据受电端的协议来约定自身对外输出多大的功率。那么如何让我们的受电设备来跟充电头实现协议握手，诱骗充电头输出我们需要的电压电流呢？下面为大家分享一个PD快充协议诱骗电路。

该电路可以检测充电头的充电协议，自己根据受电端设备的具体需求定义快充协议触发，能向PD充电头索取诱骗最大28V的输出电压来实现自身的用电需求

在大功率产品中经常会遇到充电器复位不充电问题，这种问题是充电器功率不足带不动负载所导致的，解决这一问题需读取充电器功率信息，再根据读取到充电器功率信息调整负载大小（如XSP16)

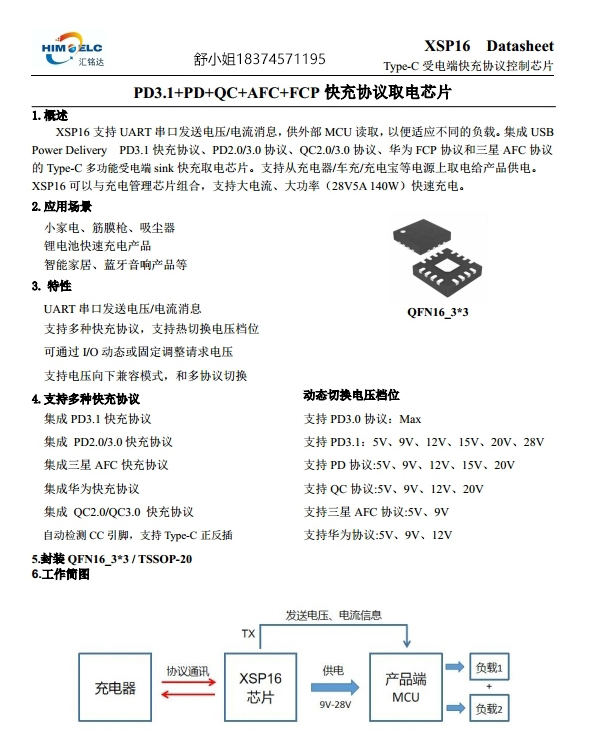

XSP16是一款受电端Type-C 取电协议芯片，芯片支持多种快充协议，支持从快充适配器获取5V9V12V15V20V28V电压给产品快速供电，支持通过串口发送电压电流信息供外部单片读取，芯片采用QFN16_3*3小封装集成度高。

在兼容性方面，XSP16支持PD、QC、FCP、AFC等多种快充协议，能够兼容市面上绝大多数快充适配器，使用XSP16无需再配置充电器，支持最大诱骗适配器输出140W。满足大功率设备快充需求。

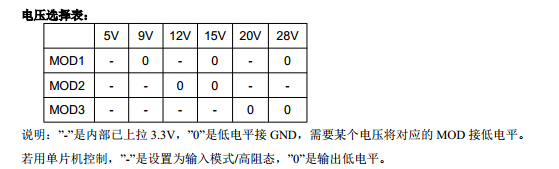

在电压设置方面，XSP16支持固定调整请求电压和动态调整电压功能，固定调整电压时，只需要改变三个MOD脚状态既可，使用单片机控制电压时，设置三个MOD脚输入/或者输出模式既可。芯片并支持电压档位自动向下兼容，当快充适配器不支持设定的电压时，芯片会自动向下兼容所支持的电压。

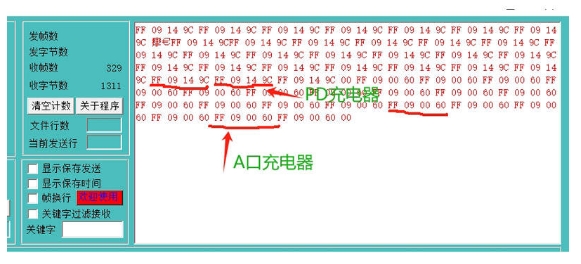

发送充电器功率信息方面，XSP16支持通过串口发送充电器的最大功率信息供外部芯片读取，配置非常简单，只需要将外部 MCU 芯片的 RX 连接 XSP16 的 TX 接口，刚上电时，将外部 MCU 的串口设置为高阻态，不能给 XSP16 的串口电压，否则会影响到 PD 协议取电， 等待 2 秒左右 XSP16 完成取电即可读取。外部设备的 MCU 读取到功率信息后， 可以根据充电器的功率调整负载的大小

应用场景

智能穿戴设备：如空调服、手环等，通过PD诱骗芯片实现快速充电 。 ‌

无线洗车机： USB-C快充无线洗车机内置PD诱骗芯片，兼容多种快充充电器 。 ‌

电烙铁：正点原子T65智能电烙铁支持PD/QC协议，最大功率65W 。 ‌

无人机：部分无人机采用PD诱骗芯片实现快速充电 。 ‌

移动电源改造：普通充电宝可通过PD诱骗芯片升级为支持高电压输出的PD电源 。 ‌

小家电设备：如蓝牙音箱、扫地机器人等设备，可通过PD诱骗芯片实现快速充电。
