一文讲解什么是PD快充诱骗协议芯片及它的工作原理

在USB Type‑C与PD快充普及的今天，快充诱骗协议芯片（又称PD诱骗芯片、取电芯片）已成为电源管理领域的核心器件。它像一座“协议翻译官”，让不支持快充协议的设备，也能从普通PD/QC充电器中稳定获取高压快充（如9V/12V/20V），彻底解决“设备与充电器不兼容”的痛点。

一、什么是快充诱骗协议芯片？

快充诱骗芯片是一种集成协议栈的受电端（Sink）芯片，核心功能是模拟设备与充电器的协议握手，主动请求并“诱骗”充电器输出预设高压，为后端电路供电。

- 位置：安装在用电设备内部（移动电源、电动工具、DIY电路等）。

- 作用：替代设备完成PD/QC/FCP/AFC等协议握手，获取5V/9V/12V/15V/20V/28V等多档电压。

二、核心工作原理：模拟握手，主动取电

快充协议（PD/QC）通过Type‑C的CC D+ D-引脚双向通信，协商电压电流。诱骗芯片的工作流程如下：

1.协议探测：芯片上电后，通过CC D+D-引脚检测充电器支持的协议（PD3.0/3.1、QC3.0、FCP等）及电压档位。

2.电压请求：发送PDO（Power Delivery Object）数据包，主动请求目标电压（如20V）。

3.稳压输出：充电器响应后，芯片控制后端电路稳定输出电压，同时监控过压、过流、过温。

示例：XSP28Q芯片可在50–200ms内完成握手，支持PD3.0/QC3.0/AFC/FCP协议，可配置5V/9V/12V/15V/20V五档电压。

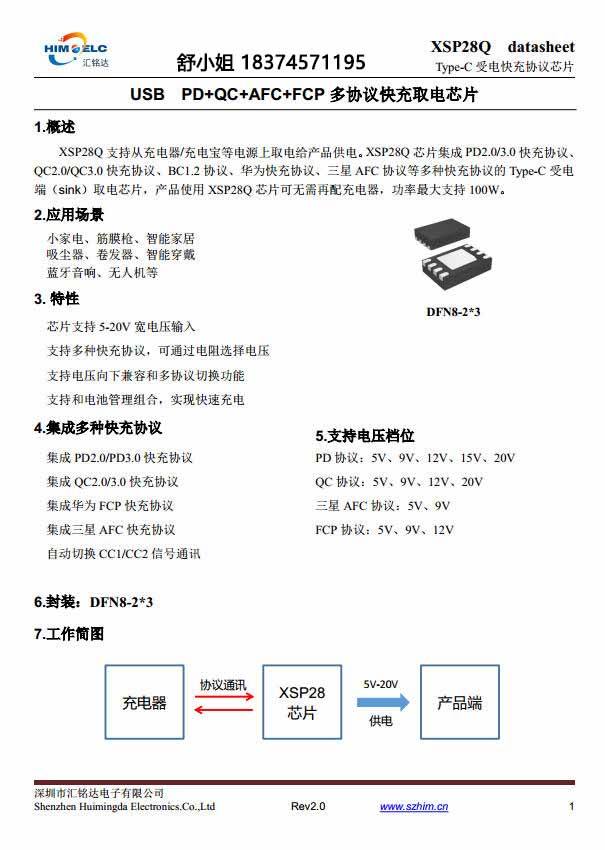

XSP28Q 是一款 Type‑C/USB‑A 双接口、全协议兼容的受电端（Sink）快充诱骗芯片，主打高兼容、高可靠与极简设计，适合 100W 级大功率取电场景。

全协议兼容：内置 PD2.0/3.0、QC2.0/3.0、FCP、AFC、BC1.2，通吃市面主流快充头。

- 功率与电压：最高 100W（20V/5A），支持 5V/9V/12V/15V/20V 五档，电阻可配置目标电压。

- 智能降级：目标电压失败时自动 20V→15V→12V→9V→5V 逐级降级，保底 5V 不中断。

- 封装与外围：DFN8 小封装，外围极简、成本友好，适合小型化产品。

- 接口与易用：自动识别 CC1/CC2，支持正反插，上手快、兼容性广。

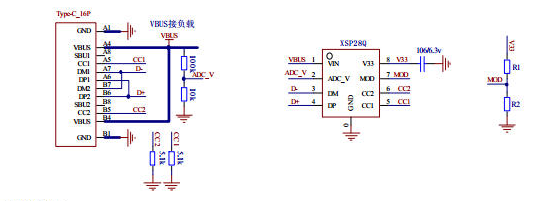

应用原理图
