RTC的特定

在系统掉电的情况下，RTC单元可由后备电池供电，保证RTC的继续运行。RTC可通过STRB／LDRB指令向中央处理器传送8位BCD数据，这些数据包括秒、分、时、星期、日、月、年等。在S3C44B0嵌入式系统中，RTC单元时钟源采用单独外部晶振32．768kHz提供。RTC的系统框架图如图1所示。

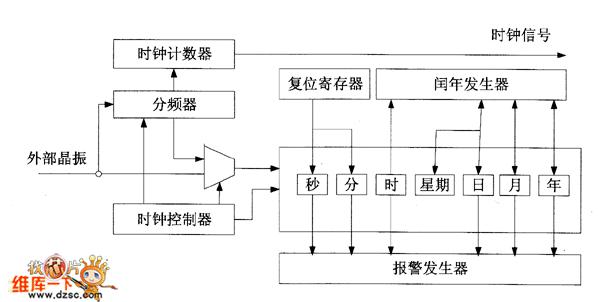

图1 RTC的系统框架图

RTC的特性包括：

·包括秒、分、时、日、月、年的BCD数据

这些数据都是直接读／写RTC模块中的寄存器，这些寄存器包括：BCDSEC（秒）、BCDMIN（分）、BCDHOUR（时）、BCDDAY（日）、BCDDATE（星期）、BCDMON（月）、BCDYEAR（年）。

·闰年发生器

闰年发生器是根据BCDDAY、BCDMON和BCDYEAR的数据来决定每个月的天数是28、29、30或31天。因为一个8位计数器只能表示2个BCD数据，因此不能直接判断00是否为闰年。例如，它不能区分1900年和2000年哪一个为闰年，而在S3C44B0中有可以处理这种闰年的硬件逻辑。

·秒、毫秒中断报警

RTC可以根据用户的需求设定时间，并在设定的时间内产生一个报警信号。在正常操作模式下，产生报警中断；在掉电模式下，电源管理器唤醒信号和中断信号。

·解决了“千年虫”问题

由于具有解决闰年的硬件逻辑，所以解决了“千年虫”问题。

·独立的供电电源

RTC逻辑可用备用电池驱动，即使在系统掉电的情况下，RTC也可以通过它的独立供电电源向RTC模块供电。在此需要说明的是，在系统掉电的情况下，处理器和RTC逻辑间的接口应关闭，备用电池只驱动晶振电路和BCD计数器，这样才能将系统的功耗降到最低。

·循环复位功能

循环复位功能是由RTC循环复位寄存器RTCRST执行的。
