在当今电子设备追求轻薄短小的趋势下，芯片封装技术的重要性日益凸显。作为两种主流的封装方式，LGA和BGA各有特点，而新兴的激光锡球焊接技术正在为封装工艺带来革命性的变化。本文将深入解析LGA与BGA的区别，并探讨激光锡球焊接技术如何提升芯片封装的效率与质量。

LGA与BGA：芯片封装的两种面孔

1什么是BGA封装?

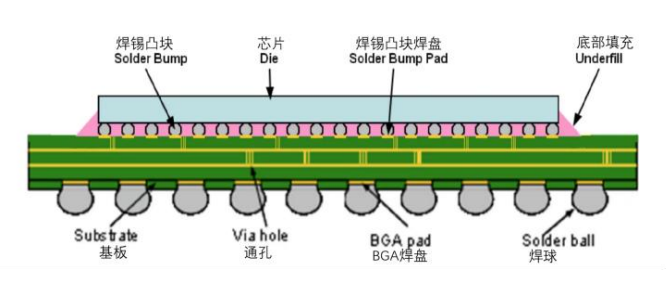

BGA(球栅阵列)是一种用于集成电路的表面贴装封装技术。它的底部整齐排列着一个个微小的锡球，这些锡球充当了芯片与印刷电路板(PCB)之间的电气连接媒介。

01. BGA的优势：

高密度互连：BGA允许在有限空间内布置大量引脚，完美应对现代芯片高密度连接的需求。

优异的热传导性：BGA锡球与电路板之间的导热性能良好，能有效将芯片内部产生的热量传递到电路板，避免IC过热。

低电感特性：与普通引脚相比，BGA的锡球形状短小，减少了不必要的电感，有助于防止高速电路中的信号失真。

02. BGA的局限性：

机械应力敏感：锡球的形状导致其延展性不足，当芯片与电路板因热膨胀系数不同而发生不同步弯曲时，焊点容易断裂。

检测困难：焊接完成后，被元件本体遮盖的焊点不易检查，通常需要昂贵的X光机或CT扫描仪来保证焊接质量。

调试不便：开发初期需要临时连接封装和电路时，锡球形状不易附着，需要特殊插座才能实现稳定连接。

2什么是LGA封装?

LGA(平面网格阵列)与BGA类似，也是一种面积阵列封装组件，但底部没有预植的锡球，而是平坦的金属触点。这些触点直接与主板上的插槽接触，或者通过焊接与电路板连接。

01. LGA的优势：

稳定的电气连接：提供稳定的电气连接和机械稳定性，避免了引脚歪斜、短路和开路的问题。

维护便捷：如果使用插座连接，更换IC时无需拆焊，只需松开插座即可取出坏掉的芯片。

灵活的连接方式：LGA既可以通过专用插座连接，也可以通过普通焊接方式连接到PCB上，为电路板布局提供了更多选择。

02. LGA的局限性：

焊接风险：如果选择焊接方式连接LGA，由于其引脚高度较低，焊接后容易出现空孔和锡珠，影响连接质量。

激光锡球焊接技术：封装工艺的革新者

01传统植球工艺的挑战

传统的植球方法主要包括电镀、印刷锡膏固化和植球三种方式。电镀方式存在工艺复杂、成本高、制造周期长和环境污染等问题;而印刷锡膏方式则不容易控制凸点高度，难以制作小于200μm的凸点。

02激光锡球焊接的工作原理

激光锡球焊接是一种新型的无助焊剂锡球附着工艺。它通过激光瞬间加热锡球，使锡球熔化并精准喷射到焊接处。

在芯片封装的精微世界，BGA/LGA植球工艺至关重要。紫宸激光锡球焊接机，以创新激光技术攻克传统植球难题。设备核心由运动平台、植球机构、定位相机、激光器、工控机及外光路系统组成。实现±3μm的超高精度焊接，轻松处理0.06-1.2mm锡球。焊接头内置在植球机构模组中，与喷球腔体同轴置于升降轴上，通过高精度定位相机确保植球位置的准确性。

03激光植球技术的显著优势

无助焊剂工艺：锡球内不含助焊剂，不会造成飞溅，避免了助焊剂残留对封装和器件的污染腐蚀。

精确的热控制：工艺无需整体加热，仅局部瞬间加热，对周边元件热影响小，特别适合热敏感器件。

卓越的工艺精度：可兼容0.06mm~1.2mm规格的锡球，植球速度可达3-5点/秒。

一致性高：因锡量恒定，凸点锡量稳定、一致性好。

环保高效：无需后续清洗工序，可实现零污染生产，更符合绿色制造理念。

激光锡球焊接在LGA与BGA封装中的应用

在BGA封装中的应用

激光锡球焊接技术直接适用于BGA封装的制造过程，特别是在晶圆级芯片凸点制作环节。随着电子元器件的精、薄、短、小、差异化发展，传统工艺已无法满足超细小化、多层化的点状零件焊接需求。

激光植球方式特别适合BGA封装中的高密度、细间距应用，如高清摄像头模组及精密声控器件、数据线焊点组装等细小焊盘。

在LGA封装中的应用

对于LGA封装，虽然搜索结果未明确提及激光锡球焊接的直接应用，但考虑到LGA本质上是一种没有预植锡球的BGA变体，激光锡球焊接技术同样可以在LGA制造过程中发挥作用。
