工业4.0的“数据桥梁”：图像采集卡如何撑起智能制造的视觉核心

工业4.0的本质是数据驱动的智能制造。在这个由物联网、大数据和人工智能构成的智慧工厂里，机器视觉系统扮演着“火眼金睛”的角色，而图像采集卡，正是连接这双“眼睛”与“大脑”（中央处理系统）不可或缺的高速数据桥梁。它虽不直接“看见”，却是视觉信息能够被实时、精准处理和运用的关键。

一、智能制造的核心：“看懂”世界的机器视觉

在智能工厂中，机器视觉系统被广泛应用于：

高精度质检：检测微米级的零件缺陷、装配错误。

机器人引导：引导机械臂准确抓取、放置和焊接。

尺寸测量：非接触式快速测量工件尺寸。

识别与追溯：读取一维码、二维码、OCR（字符识别），实现产品全生命周期管理。

生产安全：监控人员是否进入危险区域。

所有这些应用，都依赖于一个完整的视觉链条：图像获取 → 图像传输 → 图像处理 → 决策执行。图像采集卡的核心作用，就体现在前两个环节，并为第三个环节奠定坚实基础。

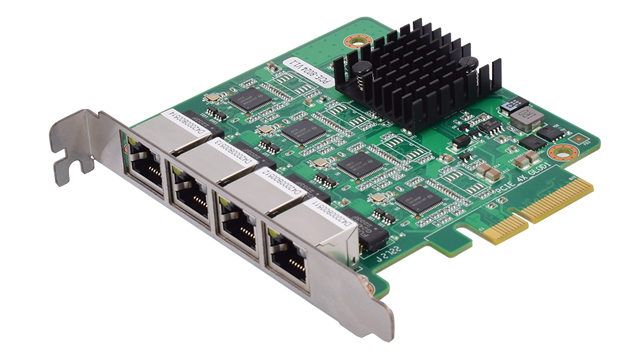

二、图像采集卡：视觉系统的“中枢神经”与“数据高速公路”

您可以将整个机器视觉系统类比为人体：

工业相机 = 眼睛（负责感光成像）

图像采集卡 = 视神经 + 部分大脑皮层（负责高速信号传输与初步处理）

工控机/软件算法 = 大脑（负责深度分析、识别和决策）

图像采集卡的具体核心价值体现在以下几个方面：

1.桥梁作用：从模拟到数字，从信号到数据

早期或某些特定领域的相机输出的是模拟信号，采集卡负责将其高保真地转换为数字信号。如今，尽管大多数工业相机已是数字相机（如Camera Link, CoaXPress, USB3 Vision, GigE Vision），但采集卡的作用并未减弱，而是演变为：

协议转换与数据卸载：它将相机专用的高速串行数据流，可靠地转换为计算机能够处理的并行数据（通过PCIe接口），极大地减轻了CPU的负担。

精准触发与同步：在自动化产线上，视觉检测往往需要在特定瞬间（如工件到达传感器位置）进行拍摄。采集卡接收外部传感器的触发信号，以微秒级的精度同步控制一个或多个相机进行曝光和采集，确保每张图片都“拍得正好”。

2.性能支柱：撑起高速、高分辨率的数据洪流

工业4.0追求极致效率，产线速度越来越快，对检测精度的要求也越来越高。这意味着相机正朝着超高分辨率和超高帧率发展，由此产生了巨大的数据流（每秒可达数GB）。

GigE等标准可能受限于网络协议和CPU负载。

图像采集卡（特别是基于PCIe接口的）提供了专属的高速数据通道，能够稳定、无阻塞地吞吐这些海量数据，确保在高速生产线上不“丢帧”，为后续处理提供完整、连续的图像数据。

3.智能化前置：从“传输”到“预处理”

随着边缘计算的兴起，图像采集卡的角色也在智能化。许多高端采集卡集成了FPGA（现场可编程门阵列）。

在数据流中实时处理：FPGA允许在数据从相机流向电脑内存的途中，就执行一些简单的、重复性的预处理算法，如：

滤波降噪：提升图像质量。

图像校正（平场校正、暗校正）。

格式转换（例如从Bayer到RGB）。

初步的ROI（感兴趣区域）查找或特征提取。

释放CPU资源：将这些底层、耗时的任务在采集卡上完成，可以极大地释放主机CPU资源，让其更专注于复杂的AI推理和决策，从而提升整个系统的效率和响应速度。

三、撑起视觉核心：图像采集卡在工业4.0中的具体应用场景

1、100%在线全检与零缺陷制造：

在电子行业，对芯片、PCB板进行高速扫描。采集卡确保每一块板卡的每一帧图像都被完整、无误地捕获，为AI算法提供判定焊点质量、元件是否存在的基础。

2、柔性制造与机器人协同：

在汽车焊接产线上，多个视觉传感器需要从不同角度定位车身。采集卡可以同步触发多个相机，并将数据同时传输给系统，实时计算出机器臂的运动轨迹，实现精准作业。

3、生产数据闭环与数字孪生：

采集卡捕获的不仅仅是图像，更是最原始的生产现场数据。这些高质量的数据被上传至MES（制造执行系统）或云平台，用于构建数字孪生模型。通过分析历史图像数据，可以优化工艺参数、预测设备维护时机，实现真正的数据驱动。

​

在工业4.0的宏大图景中，图像采集卡已从一个简单的“信号转换器”，演进为智能制造视觉核心的战略性组件。它不仅是确保数据流完整、实时、可靠的高速桥梁，更通过其强大的同步能力和日益增长的边缘智能，为上层AI算法和应用提供了坚实的数据基石。

可以说，没有高性能、高可靠性的图像采集卡，机器视觉的“眼睛”就无法与智能制造的“大脑”高效协同，工业4.0所追求的智能化、柔性化和数字化也就无从谈起。它默默无闻，却是撑起智能工厂“视觉脊梁”的关键所在。
