图像采集卡：藏在机器“眼睛”背后的枢纽，撑起视觉智能化半边天

在智能制造、医疗影像、科研检测的日常运转中，我们总能看到各类相机的身影——它们是机器的“眼睛”，捕捉着每一个细微的图像信息。但很少有人注意到，有一个关键硬件在默默发力，将相机捕捉到的光信号，转化为计算机能识别、处理的数字数据，它就是图像采集卡。它不显眼，却直接决定了图像的清晰度、传输速度和处理效率，是机器视觉系统中不可或缺的“数据中转站”，更是撑起各类视觉智能化应用的底层基石。

不同于市面上泛泛而谈的技术科普，现在我们从实际应用出发，拆解图像采集卡的重要价值、工作逻辑、应用场景，以及普通人能看懂的选型技巧，避开专业术语堆砌，让无论是行业从业者还是新手，都能读懂它的作用与意义。

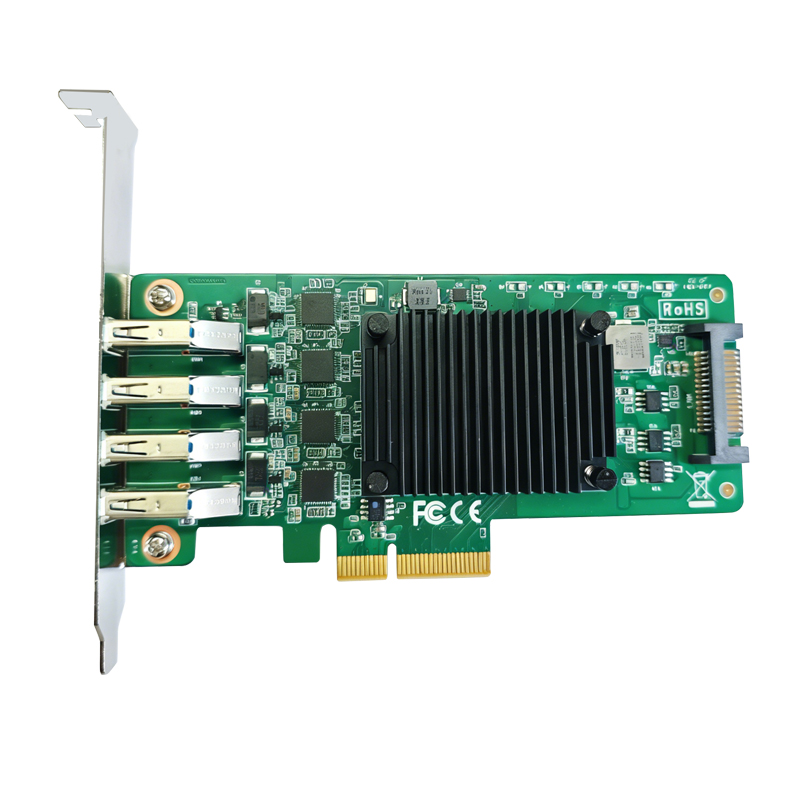

一、通俗解读：图像采集卡到底是做什么的？

简单来说，图像采集卡的重要使命，就是“翻译+传输+优化”——把相机捕捉到的模拟或数字信号，翻译成计算机能读懂的数字图像，再以*快的速度传输到后端的CPU、GPU进行处理，同时在传输过程中完成简单的优化，减少后端设备的负担。

举个比较直观的例子：工业产线上，相机拍摄PCB板的焊点，捕捉到的是连续的光信号（类似我们肉眼看到的画面），但计算机无法直接识别这种光信号。这时候，图像采集卡就会介入，先将光信号转换成数字信号，再去掉画面中的杂点、校正色彩，然后快速传输给计算机，让计算机判断焊点是否合格。整个过程快到毫秒级，肉眼完全无法察觉，却直接决定了检测的精度和效率。

很多人会把图像采集卡和显卡混淆，其实两者完全不同：显卡的重要是“输出图像”，让我们在屏幕上看到画面；而图像采集卡的重要是“输入图像”，把外部相机的画面传入计算机，一个负责“出”，一个负责“入”，各司其职、缺一不可。

二、重要工作逻辑：三步完成“信号到数据”的转化

图像采集卡的工作流程并不复杂，本质上就是一个“接收-处理-传输”的闭环，每一步都围绕“高效、保真”展开，具体可以分为三个步骤：

第一步，接收信号。采集卡通过对应的接口，连接前端相机（不同相机的接口不同，比如工业常用的Camera Link、CXP，民用常用的HDMI、USB），接收相机传输过来的原始信号——可能是模拟信号（类似老式相机的信号），也可能是数字信号（现在主流相机的信号）。

第二步，处理信号。如果是模拟信号，采集卡会通过内置的ADC（模数转换器），将其转换成数字信号；如果是数字信号，就直接解析信号协议，统一格式，同时完成简单的硬件预处理——比如降噪（去掉画面杂点）、ROI裁切（只保留需要检测的区域）、色彩校正，这样既能提升图像质量，又能减少传输的数据量，减轻后端计算机的负担。

第三步，高速传输。处理后的数字图像，会通过PCIe总线（现在主流是PCIe 4.0、5.0），以“零拷贝”的方式传输到计算机内存中，供CPU、GPU进行后续的分析、识别、判断。这个过程的关键是“快”和“稳”，不能出现丢帧、延迟，否则会影响检测精度（比如工业检测中漏检缺陷）、影像质量（比如医疗影像模糊）。

三、关键性能参数：不用死记硬背，看懂这5个就够了

选图像采集卡，不用被复杂的参数吓住，重要关注5个参数，就能匹配绝大多数使用场景，普通人也能快速上手：

1. 传输带宽：这是比较重要的参数，决定了采集卡能传输的图像速度和质量。简单理解，带宽越高，能支持的分辨率和帧率就越高——比如4K@60fps的图像，需要的带宽约1.5GB/s，就需要选择带宽≥2GB/s的采集卡（预留一定冗余，避免丢帧）。现在主流的PCIe 4.0 x8接口，带宽能达到64GB/s，足以支撑8K@120fps的超高清采集。

2. 分辨率与帧率：分辨率决定图像的细节精度，比如1080P、4K、8K，工业检测需要更高分辨率（比如4K以上），才能捕捉到微米级的缺陷；帧率决定每秒采集的画面数量，工业高速检测需要60~1000fps，避免运动的物体出现模糊、漏检，而民用直播30~60fps就足够。

3. 像素位深：简单说就是图像的色彩/灰度细腻度。8bit适合民用、基础工业（比如简单的外观检测），能呈现256级灰度；10~12bit适合精密检测、医疗影像，能捕捉到细微的色差、划痕；16bit则用于超精密科研，比如生物荧光成像。

4. 接口类型：接口决定了采集卡与相机的兼容性，不同场景选不同接口：工业场景优先选CXP、GMSL2、Camera Link（抗干扰强、传输快）；民用、直播优先选HDMI 2.1、USB 3.2（操作简单、性价比高）；车载场景选GMSL（抗干扰、宽温）。

5. 同步与触发：工业场景需要多相机协同工作（比如同时拍摄产品的不同角度），就需要采集卡支持硬件触发，同步精度要达到微秒级（误差<1μs），避免画面不同步导致检测失误；民用场景对同步要求不高，软件同步即可。

四、应用场景：从工业到民生，无处不在的“隐形帮手”

图像采集卡的应用，早已渗透到我们生活的方方面面，只是我们很少留意到它的存在。以下几个常见场景，就能直观感受到它的作用：

1. 工业制造（重要应用领域）：这是图像采集卡比较重要的应用场景。电子厂的PCB板焊点检测、芯片外观质检，汽车厂的车身焊接质量检测、零部件尺寸测量，食品厂的生产日期识别、异物检测，3C厂的屏幕缺陷、螺丝漏装检测，都离不开采集卡——它确保每一个产品的缺陷都能被精确捕捉，提升产线效率，减少不合格产品。

2. 医疗影像：在医院的内窥镜、显微镜、超声检查中，采集卡负责将医疗设备捕捉到的影像，实时、高清地传输到显示器上，同时保证影像的保真度，帮助医生准确判断病情；病理切片扫描、牙科CBCT影像采集，也需要采集卡的高稳定性和高分辨率，捕捉细微的病理变化。

3. 专业视听与直播：我们看到的4K/8K赛事转播、游戏直播、影视录制，背后都有采集卡的支撑。它能低延迟采集相机画面，再传输到直播平台或后期制作设备，确保画面流畅、清晰，不出现卡顿、音画不同步的问题。

4. 科研与高级成像：在实验室里，高速流体力学、材料力学的研究，需要采集卡捕捉数万fps的高速画面，记录粒子运动、材料形变的细节；天文观测、生物荧光成像，需要采集卡的高分辨率和低噪声，还原宇宙天体、生物细胞的真实形态。

5. 自动驾驶：车载相机（前视、环视、侧视）捕捉到的道路信息，需要通过采集卡快速传输、同步，为自动驾驶系统提供实时的环境数据，帮助车辆判断路况、规避障碍物，采集卡的抗干扰、宽温特性，能适应复杂的车载环境。

五、国内外主流品牌：按需选择，不盲目追求品牌

目前市面上的图像采集卡品牌，分为国际品牌和国产性价比两大阵营，不同场景选择不同品牌，不用盲目追求进口、高级，适合自己的才是合适的：

1. 国际品牌（高级工业/专业级）：适合对精度、稳定性要求极高的场景，比如高级工业检测、科研、专业影视。好的品牌有Teledyne Dalsa（工业采集卡，高带宽、高同步）、Basler（德国品牌，相机与采集卡生态完整）、NI（科研/自动化领域，软件生态完善）、Blackmagic Design（影视/直播领域，低延迟、高画质）。

2. 国产品牌（工业级崛起，性价比突出）：适合中小企业、民用、入门级工业场景，性价比高，兼容性强，能满足大多数需求。好的品牌有大恒图像（全系列采集卡）、凌云光技术（工业检测领域，高稳定性）、朗锐智科（嵌入式/边缘计算场景）、同三维（民用/教育领域，入门级高性价比）。

六、技术发展趋势：更快、更智能、更小巧

随着视觉智能化的发展，图像采集卡也在不断升级，未来几年，主要朝着这4个方向发展，贴合各行业的实际需求：

1. 接口高速化：PCIe 5.0、CXP-12将全线普及，带宽进一步提升，能支撑16K@60fps的超高清采集，同时单卡能支持更多路相机并行采集，满足多相机协同的需求。

2. 智能融合：采集卡将集成AI算力，内置NPU芯片，实现硬件级的目标检测、分类，不用再将所有数据传输到后端计算机，直接在采集卡上完成简单的识别，降低带宽负担，提升处理效率。

3. 模块化与小型化：采用可更换子板设计，一卡适配多种接口，降低开发成本；同时推出Mini PCIe、COM Express等小型化形态，适配嵌入式、车载、无人机等小型设备。

4. 高可靠与低功耗：采用更先进的工艺，功耗降低到5W以下，适配户外、移动设备；同时提升抗干扰、宽温、防震能力，延长使用寿命，满足严苛的工业、车载环境需求。

七、总结：不盲目追高，按需选型才是关键

图像采集卡虽然是“配角”，但却是机器视觉系统的“命脉”——它的性能直接决定了图像的质量、传输的速度和系统的稳定性，选对采集卡，能大幅提升工作效率、降低成本。

对普通人而言，不用纠结于复杂的技术细节，重要是明确自己的使用场景：工业精密检测，优先选高带宽、高同步、工业级接口的采集卡；民用直播、入门办公，选性价比高的USB、HDMI接口采集卡；医疗、科研，选高分辨率、低噪声的专业采集卡。

未来，随着技术的不断升级，图像采集卡将变得更智能、更高效、更小巧，持续支撑工业智能化、医疗精确化、视听高清化的发展，成为我们生活中不可或缺的“隐形帮手”。
