天然气公司长输管道增压站三菱FX5U系列PL通过cclinkie转ethernetip工业智能网关与罗克韦尔的PLC进行通讯解决方案

一、案例背景与项目痛点

案例背景：

某省级天然气公司长输管道增压站需要进行自动化系统升级。站内核心的压缩机组控制系统采用罗克韦尔（Allen-Bradley）CompactLogix系列PLC，其上层网络构架为行业通用的EtherNet/IP。而负责站内消防、安防以及环境监测的辅助系统，则选用了性价比优异的三菱FX5U系列PLC，其内置的网络协议为三菱主流的CC-LinkIEBasic。

项目痛点（实施前）：

1.协议异构，数据不通：罗克韦尔的EtherNet/IP与三菱的CC-LinkIE是两种基于标准以太网但应用层协议迥异的网络，无法直接进行数据交互，导致核心机组与辅助系统成为“信息孤岛”。

2.安全监控存在盲区：中央控制室无法实时获取来自三菱PLC的消防报警信号、可燃气体浓度监测数据，也无法远程控制安防联动设备，存在巨大的安全隐患。

3.运维效率低下：设备维护或故障排查时，工程师需要分别登录两套独立的系统，使用不同的编程软件（Studio5000与GXWorks3），流程繁琐，耗时耗力。

4.无法实现协同控制：压缩机的启停与消防系统的联动、环境参数与通风设备的联动等高级功能无法实现，整个站场的自动化水平停留在基础阶段。

5.系统扩展性差：未来若需新增基于不同协议的智能设备（如智能仪表、机器人巡检），缺乏统一、开放的数据接入平台，集成成本高昂。

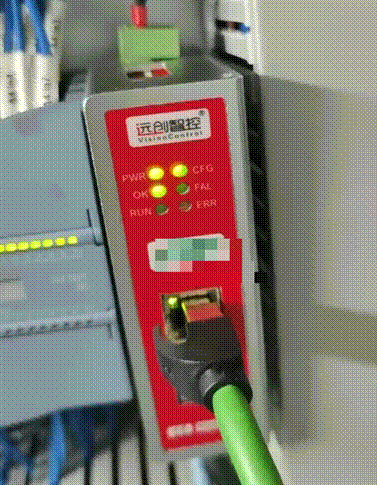

二、解决方案：远创智控YC-EIP-CCLKIE协议转换网关

为解决上述痛点，我们引入了远创智控YC-EIP-CCLKIE协议转换网关。这款产品不仅是一个简单的协议转换器，更是一个集成了数据采集器、物联网网关和边缘计算网关功能的智能网关。

网关功能简介：

双向协议解析：内核级解析EtherNet/IP和CC-LinkIEBasic协议，实现两种协议数据表的双向、高速、透明转换。

角色定义清晰：在EtherNet/IP网络中，它作为适配器（Adapter），被罗克韦尔PLC作为消费标签（Consumer）进行数据读取和写入；在CC-LinkIEBasic网络中，它作为智能设备站，与三菱FX5U主站进行周期性和瞬时性通讯。

灵活的数据映射：通过直观的网页式配置界面，用户可自由定义罗克韦尔PLC的标签（Tags）与三菱PLC的软元件（如D、M寄存器）之间的映射关系，支持多种数据类型。

边缘侧逻辑处理：作为一款边缘计算网关，它支持简单的脚本逻辑运算，可在网关本地进行数据过滤、报警阈值判断、单位换算等，减轻主PLC的负担，提升系统响应速度。

断线续传与诊断：具备强大的网络诊断功能和数据缓存能力，在网络短暂中断时能保证数据不丢失，恢复后自动重连，极大提升了系统的可靠性。

三、清晰的解决方案与实施过程

1.系统拓扑重构

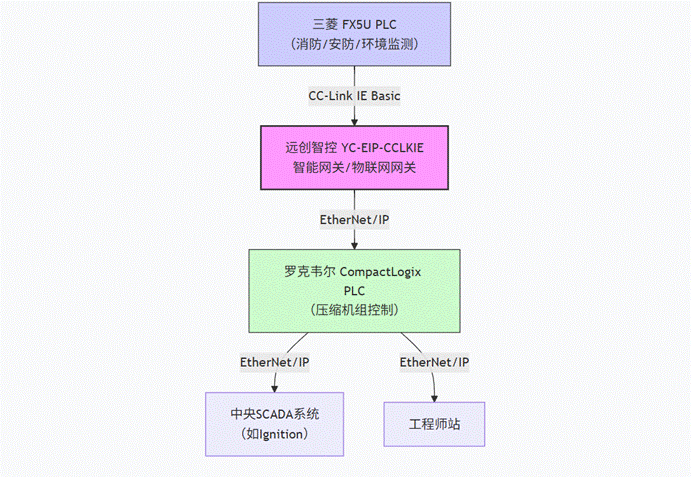

新的系统拓扑结构实现了数据的统一汇聚与交互：

实施过程：

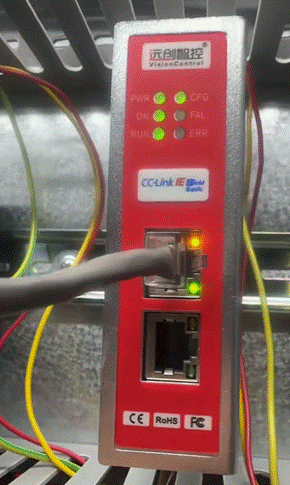

硬件连接：使用标准网线，将网关的EIP端口接入罗克韦尔PLC的交换机，将网关的CC-LinkIE端口接入三菱FX5UPLC的网络。

罗克韦尔侧配置：在Studio5000软件中，通过EDS文件将网关添加为EtherNet/IP适配器设备，并为其分配输入/输出连接尺寸（例如，各100个字节），这些字节数据将在SCADA中映射为具体的标签。

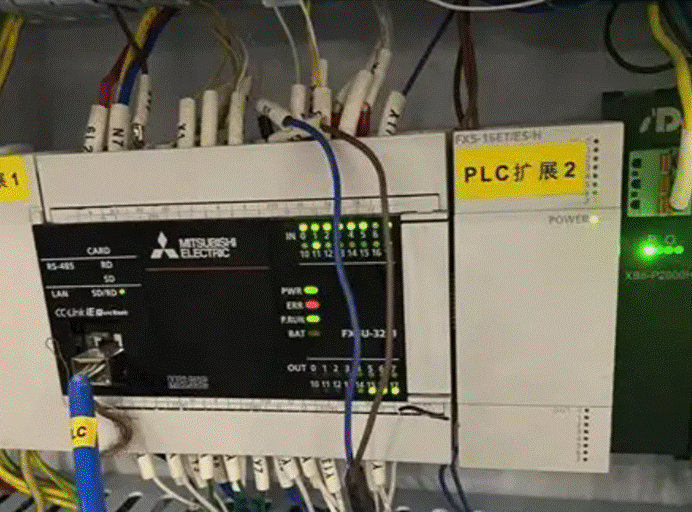

三菱侧配置：在三菱GXWorks3软件中，进行CC-LinkIEBasic的网络配置，将网关设置为智能设备站，并分配其占用的软元件起始地址（如D1000开始）。

网关侧配置：登录网关的Web配置界面，建立EtherNet/IP数据区与CC-LinkIE软元件区的映射表。例如：

`罗克韦尔.Input[0]`(BOOL)←→`三菱.M100`(消防报警信号)

`罗克韦尔.Input[1-2]`(INT)←→`三菱.D100`(可燃气体浓度值)

`罗克韦尔.Output[0]`(BOOL)→`三菱.M200`(远程启动通风设备)

配置完成后，下载至网关并重启，整个通讯链路随即建立。

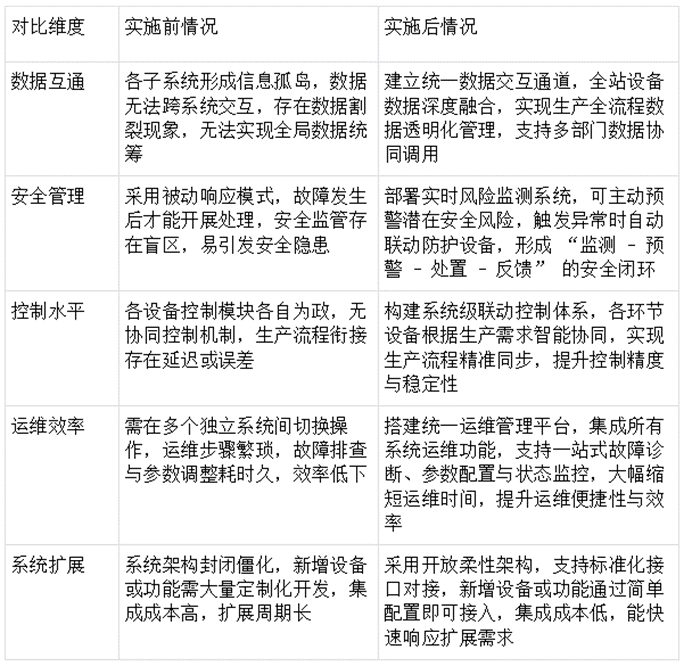

应用效果与实施前后对比

五、行业推广与前景展望

远创智控YC-EIP-CCLKIE网关所代表的工业网关解决方案，其“快速打通、低成本集成”的核心价值，在众多迈向工业4.0的行业中需求迫切。我们重点推荐以下主流且前景广阔的行业：

1.氢能源产业链：从制氢、储运到加氢站，设备供应商众多，协议繁杂。工业网关能快速实现电解槽（常用西门子/AB）、压缩机（多种协议）与站控系统的数据集成，是构建智慧氢能网络的关键。

2.光伏与半导体制造：该行业对洁净室环境（温湿度、洁净度）和生产设备（进口专机，PLC品牌不一）的协同要求极高。物联网网关是实现环境监控系统与生产设备联动的理想工具。

3.智能物流与仓储：大型物流中心集成了来自全球的堆垛机（三菱/西门子）、分拣机（AB/欧姆龙）、AGV（多种协议）。通过边缘计算网关实现它们之间的实时数据交换，是保障仓储高效、精准运转的神经网络。

4.新能源汽车制造：生产线上的机器人、拧紧机、涂胶机等设备协议各异。数据采集器和工业网关是构建MES系统底层数据采集网络，实现全流程追溯与数字化工厂的基石。

六、总结

在工业互联网与智慧能源建设深度融合的今天，数据是驱动一切优化与决策的血液。本次天然气管道项目的成功实践雄辩地证明，远创智控YC-EIP-CCLKIE这类高性能工业网关，早已超越了单纯的协议转换功能。它作为承上启下的物联网网关、具备本地智能的边缘计算网关、以及高效的数据采集器，是解决多品牌设备集成、老旧系统改造这一行业顽疾的“标准答案”。

它以其卓越的稳定性和易用性，将异构的“方言”翻译成统一的“普通话”，不仅打通了天然气管网增压站的信息血脉，更极大地提升了其安全性与智能化水平。展望未来，随着千行百业数字化、智能化转型的深入，这种模块化、平台化的智能网关解决方案，必将在更多的主流和战略新兴行业中扮演“连接器”与“赋能者”的关键角色，成为构建未来智慧工厂、智慧能源、智慧城市不可或缺的坚实底座。
