高压功率放大器：换能器测试实验的精密能量引擎

高压功率放大器在换能器测试实验中扮演着至关重要的角色，它如同整个测试系统的"能量心脏"，负责将微弱的控制信号精确放大至足以驱动各类换能器的高压信号，为性能测试提供精准可靠的驱动保障。

一、高压功率放大器在换能器测试中的核心作用

高压功率放大器在换能器测试系统中承担着关键的能量转换任务：

信号放大：将信号发生器产生的低压控制信号无失真地放大至数十至数千伏的高压信号

功率提升：提供足够的输出功率，确保能够有效驱动各种类型的换能器负载

波形保真：保持输入信号的波形特征，确保测试激励信号的准确性和可重复性

二、高压功率放大器在换能器测试中的应用

图：声频定向换能器测试系统

1.定向发声换能器测试

在透明式定向发声换能器实验中，高压功率放大器用于驱动换能器，以测试其声压级和频率响应。实验中，信号发生器产生的扫频信号通过ATA-4011B高压功率放大器放大后，驱动换能器工作，从而测量其一阶谐振频率和远场声压级。此外，通过转台测试换能器的指向性，验证其主瓣声束的集中度和旁瓣抑制效果。

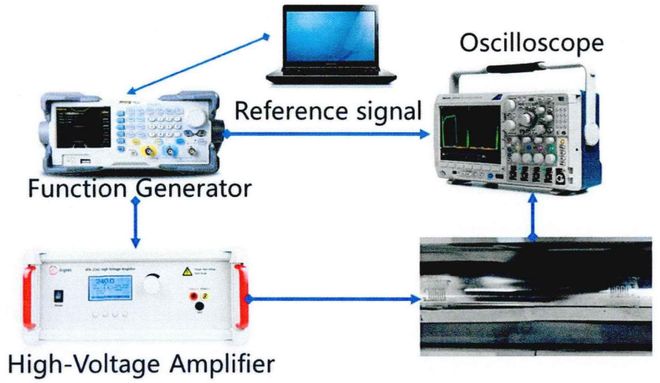

图：用于结构健康检测的超声导波换能器与测试流程图

2.超声导波换能器测试

在超声导波换能器的实验研究中，ATA-2161高压功率放大器用于驱动压电元件，激励特定波长的导波。实验中，函数发生器产生的脉冲信号经高压功率放大器放大后，施加到压电元件上，从而产生超声导波。通过调整脉冲波的参数和放大器的放大倍数，可以优化导波信号的强度和质量。

3.平面水声压电换能器测试

在平面水声压电换能器的实验中，高压功率放大器模块用于驱动发射换能器。信号发生器提供与换能器谐振频率相同的正弦波信号，经放大器放大后，驱动发射换能器将电信号转换为超声信号。实验中还测试了换能器的电导曲线和指向性，验证了其在不同压电陶瓷尺寸下的性能。

4.压电薄膜超声换能器测试

在玻璃基压电薄膜超声换能器的实验中，ATA-4011高压功率放大器用于驱动换能器，测试其频率响应特性。实验中，音频信号经过调制器调制到超声载波信号中，再经放大器放大后驱动换能器工作。通过对比不同结构的换能器，验证了多层圆形压电薄膜结构的声学特性。

图：实验系统实拍图

5.超声换能器声接收能力测试

在超声换能器的声接收能力测试中，ATA-4012C高压功率放大器用于驱动发射端的压电陶瓷。信号发生器产生的小激励信号经放大器放大后，驱动压电陶瓷产生振动，激励钢板产生兰姆波。实验中，通过调整激励频率，验证了梳状换能器在特定频率下的信号接收能力。

图：ATA-4000系列高压功率放大器指标参数

高压功率放大器在换能器测试实验中扮演着关键角色，能够有效驱动各种类型的换能器，实现信号的放大和转换。通过精确控制放大器的参数，可以优化换能器的性能，满足不同的测试需求。
