赋能电能质量改善！安科瑞监测方案为钢铁、光伏等行业提供精准数据支撑

唐雪阳

安科瑞电气股份有限公司 上海嘉定 201801

01 引言

随着电气环境中自动化程度的提高，以电力电子技术为代表的各种整流、逆变、变频等非线性负载比重不断增大，加之调控手段不完善及外来干扰等原因，使得电能质量下降。基于计算机、微处理器控制的精密电子仪器在国民经济企业中大量使用，对供电质量的敏感程度越来越高，对电能质量提出了更高的要求，从而使电能质量问题及其解决措施逐渐成为研究的热点。

要对电网的电能质量进行改善，首先要对电能质量做出精确的检测和分析，测量电网的电能质量水平，并分析和判断造成各种电能质量问题的原因，为电能质量的改善提供依据。

02 应用范围

广泛适用于化工、钢铁、冶金、半导体、医院、数据中心、交通建筑、新能源等行业的电能质量监测。

03 常见的电能质量问题描述如下：

1、大型工业

大型工业项目如（煤矿、炼钢、化工等），设备运行会产生谐波等反馈到电网中，影响电网质量，需要安装电能质量监测装置分析电压质量帮助企业提高生产效率。

2、重要配电工程

如高精度的数据机房/数据中心、大型医院、地铁配电工程等项目要求高质量供电的场所，需要实时监测电压质量。

3、新能源发电需求

一般光伏发电等新能源并网配电工程，在并网点要求配置电能质量监测装置。

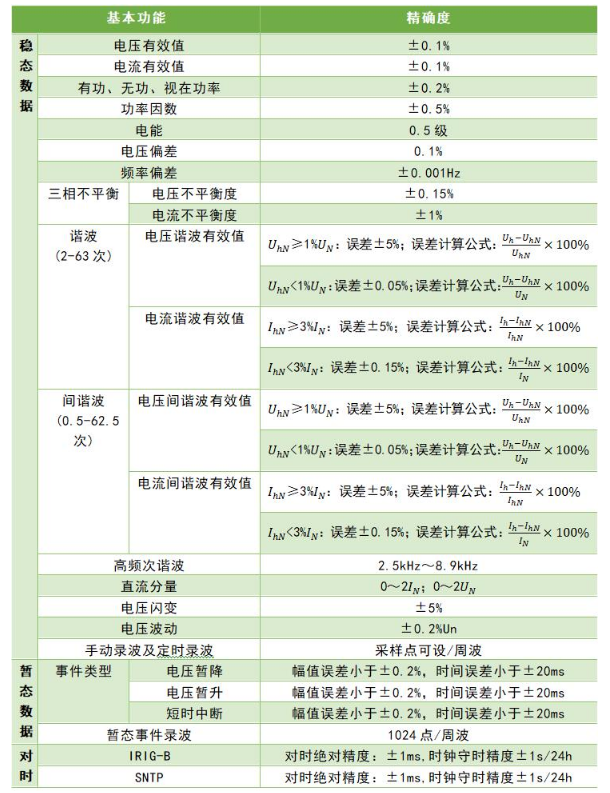

04 技术参数

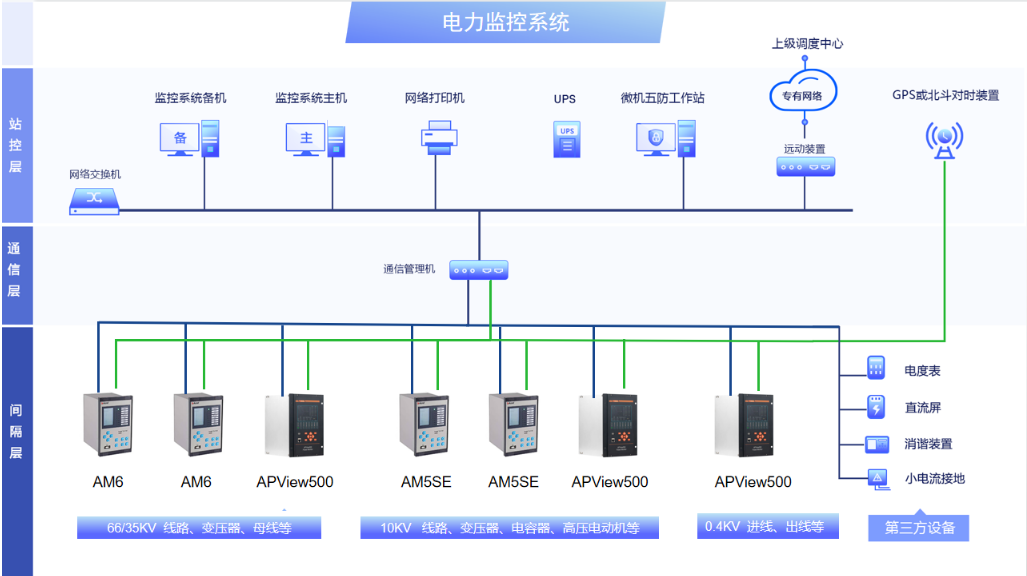

05 应用组网图

谐波分析：

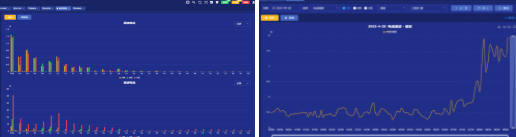

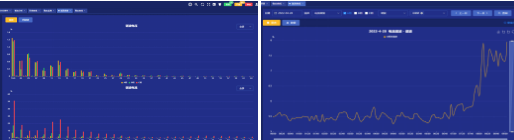

谐波作为国标要求测试项目，用户可查看监测点2~63谐波和0.5~62.5次间谐波的实时频谱图，可根据日期查看各次谐波的历史曲线。谐波较高将会导致从点系统功率因数降低，降低电网使用率，增加连接器热损耗带来安全隐患。

事件分析：

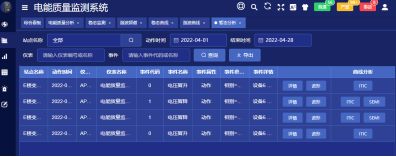

平台为用户提供监测点发生事件总览，包含141种稳态越线事件、暂态事件及瞬态事件记录。稳态事件136种，暂态时间3种，瞬态事件2种。事件信息包括事件的触发时间、事件类型、触发通道、特征幅值及持续时间。用户可根据需求进行事件查询及导出。

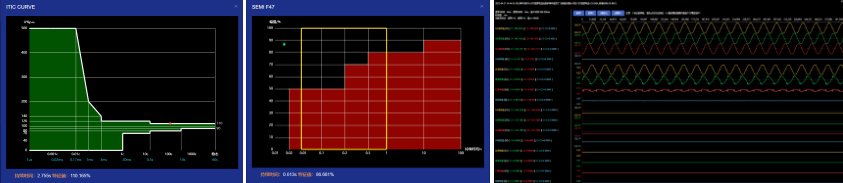

对于电压暂升、暂降及短时中断事件可为用户提供ITIC/SEMIF47容忍度曲线分析，用户也可查看发生告警的事件波形，波形精度为每周波1024点。

趋势分析：

用户可通过平台可查看监测点负荷曲线及电压电流、电压偏差、不平衡度、闪变等历史趋势曲线。

诊断报告：

系统可根据监测点的电能质量情况统计分析生成电能质量诊断报告。
