选择TVS二极管的关键考量因素

欢迎回到芝识课堂！在前两期课程中，我们已经了解了TVS二极管这位“电路保镖”的基本工作原理和家族成员。今天，让我们一起来学习如何为你的电路选择合适的TVS二极管，确保它既能提供周全保护，又不会影响电路的正常工作。

选择合适的TVS二极管就像是为电路选择一位贴身的“保镖”，需要从多个维度进行综合考量。

精准把控保护力度

首先需要考虑的是保护力度是否足够。正常工作（无ESD事件）时，TVS二极管反向连接，其两端电压低于反向击穿电压（VBR）。因此，TVS二极管正常工作时不导通。此时，pn结形成耗尽层，二极管起电容器的作用。

TVS二极管的反向击穿电压就像保镖的“反应阈值”，设置时需要特别讲究：它既要高于被保护信号线的最高工作电压，防止在日常工作中误动作；又要足够灵敏，确保在危险来临时能第一时间响应。如果阈值设置得太接近正常工作电压，即使在平时运行中，也可能因微小的电压波动而产生过大的漏电流，从而影响信号质量。

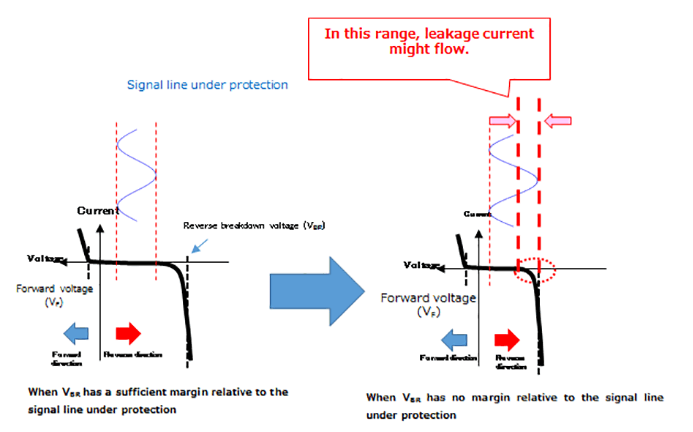

图1. 反向击穿电压与信号线电压（VSignal）

考虑对电路性能的影响

其次要考虑的是TVS二极管是否会影响到电路的正常工作，这就涉及到它的结电容（CT）。在USB 3.0、Thunderbolt等高速信号线上，TVS的电容会与线路阻抗形成低通滤波器，导致信号衰减。电容越大，对高速信号的阻碍就越明显。例如，在10Gbps的高速传输环境中，0.1pF的TVS几乎能做到“隐身”，而5pF的TVS则会造成明显的信号损耗。

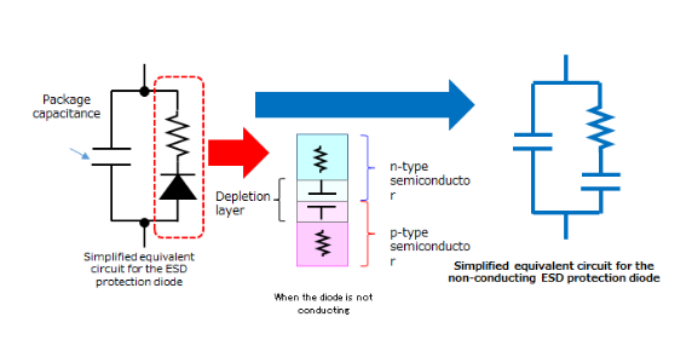

图2. TVS二极管总电容

为了解决这个难题，东芝开发了独特的ESD二极管阵列工艺（EAP III），ESD保护等级保持不变，总电容为同类最低的0.1pF，可保护USB3.0/2.0、HDMI、eSATA、DisplayPort、Thunderbolt和其他高速数据线免遭ESD损害。另外，它还实现了较小的插入损耗和较低的噪声值，可应用于对信号和噪声水平敏感的无线应用。

保护范围的全面覆盖

第三个重要的考量因素是保护范围是否全面，这取决于被保护信号的极性。对于只在正电压范围内变化的数字信号，单向TVS二极管就足以胜任；而对于会在正负电压间摆动的模拟信号，则需要选择双向TVS二极管，确保正负两个方向的威胁都能被有效拦截。

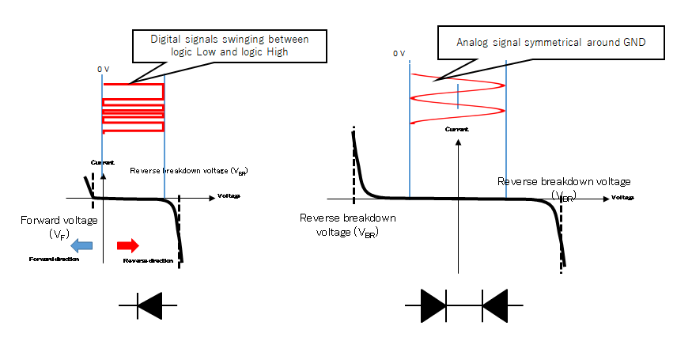

图3. 单向与双向极性TVS二极管

核心性能参数的考量

除了以上三个关键考量因素，一个优秀的TVS还应具备几个核心素质：快速响应能力要求TVS在ESD冲击的最初几纳秒内，第一峰值电压要足够低，能在威胁造成损害前迅速化解；强大的钳制能力体现在钳位电压（VC）上，该值越低，传到被保护器件端的残余电压就越小；高效的泄流本领则取决于动态电阻，该值越小，TVS二极管疏导浪涌电流的能力就越强。

以东芝TVS二极管DF2B5SL为例，它是具有低钳位电压的ESD保护二极管，适用于对低电压信号线进行ESD保护，有助于抑制后续级对电路的影响。

通过以上这些要点的综合考虑，你就能为心爱的电子设备请到一位最合适的“电路保镖”了！希望这三期的芝识课堂能帮助你更好地理解和应用TVS二极管，让你的电子设计更加稳定可靠。
