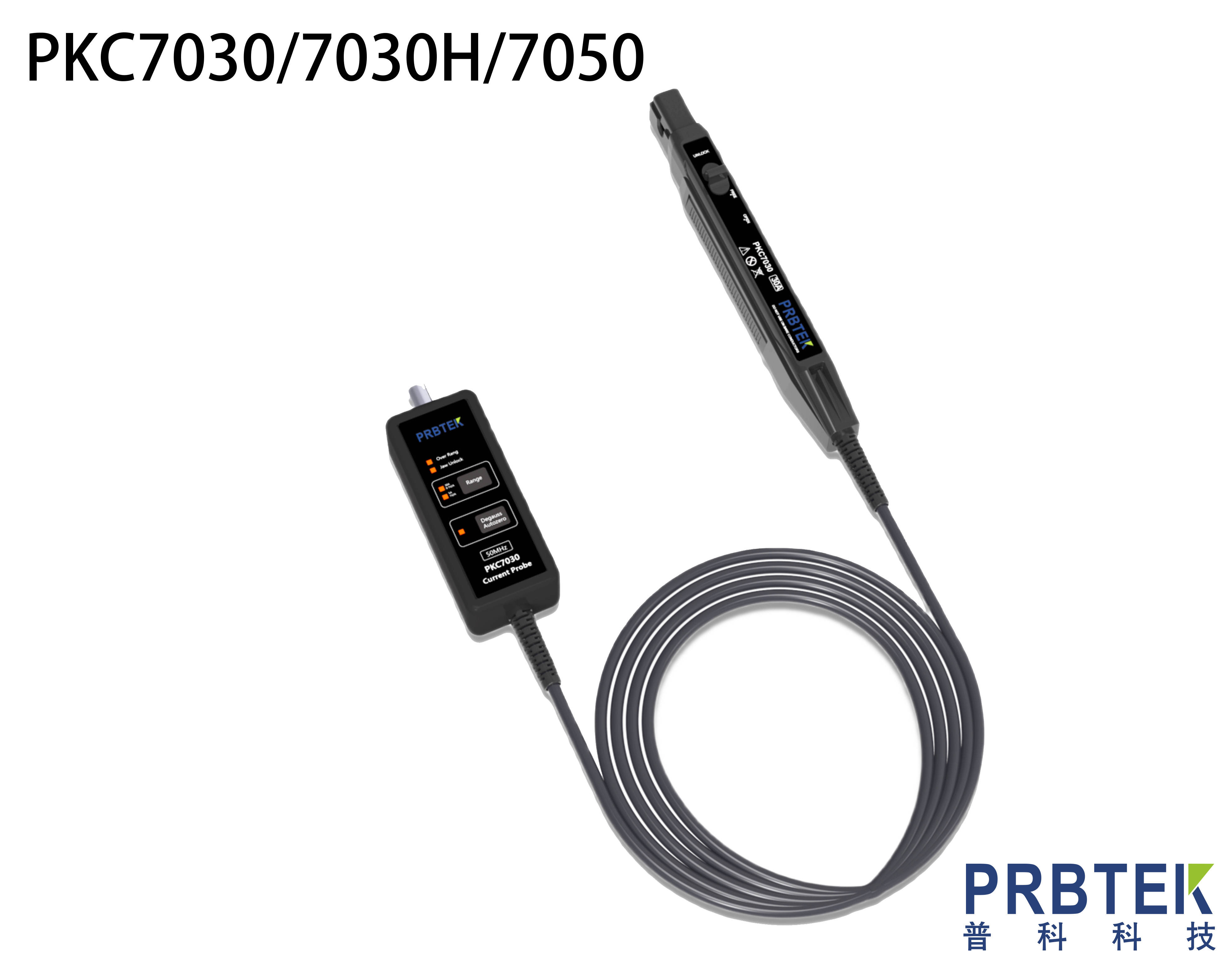

在现代电力电子、新能源及高速数字系统的设计与调试中，对复杂电流波形的精准测量是分析效率、优化性能与保障可靠性的基石。普科科技（PRBTEK）PKC7030H高频交直流电流探头，凭借其DC至120MHz带宽、±1%的精度及30A连续电流测量能力，为工程师提供了精准洞察高频、大电流交直流混合信号的强大工具。本文将以官方数据为准，深度解析其性能特性与应用方案。

一、核心性能定位：精准应对严苛测量挑战

PKC7030H是一款基于高频互感与直流霍尔技术融合的混合型探头，其设计旨在解决现代功率电子测试中的高频、大电流及交直流混合测量的核心难题。

其核心性能优势基于官方数据确立：

超宽频带与高速响应：提供DC - 120 MHz（-3dB） 的带宽。这意味着它不仅能精确测量直流和工频信号，更能无损地捕获IGBT、SiC MOSFET、GaN HEMT等快速开关器件的高频开关瞬态、反向恢复电流及高频振铃，真实还原纳秒级的电流细节。
卓越的精度与线性度：在全量程范围内实现±1% 的典型精度。这一高精度保证了从mA级微小纹波到安培级大电流信号的测量准确性，为效率计算和性能评估提供可靠的数据基础。
强大的电流处理能力：支持高达30A的连续电流（RMS） 测量，并具备更高的峰值电流承受能力，可轻松应对电机启动、负载突变等工况下的大电流冲击，无需担心探头过载或饱和。
交直流混合测量：独特的设计使其能够同时精确测量电流中的直流分量和交流分量，是分析开关电源纹波、逆变器输出电流和脉冲功率信号的理想选择。

二、核心应用场景与实操方案

应用一：宽禁带半导体（SiC/GaN）器件动态特性测试

挑战：SiC/GaN器件开关速度极快（di/dt > 1000A/μs），产生的电流波形包含极高的频率成分，要求探头具有极高的带宽和快上升时间。
PKC7030H解决方案：
利用其120MHz带宽，精准捕捉开关过程中的电流细节，如米勒平台、电流拖尾及寄生振荡。
通过双通道同步测量（另一通道使用高压差分探头测量电压），结合示波器的数学运算功能（P=V*I）和积分功能，可精确计算每一次开关的开通损耗（E_on） 和关断损耗（E_off），为优化驱动电路、降低损耗提供直接依据。

应用二：开关电源环路电流与纹波精确测量

挑战：需要在较大的直流偏置上精确测量mA级的高频开关纹波电流，对探头的直流精度和交流带宽均有极高要求。
PKC7030H解决方案：
其交直流混合测量能力可同时准确呈现直流偏置量和叠加其上的高频纹波。
测量前，执行彻底的消磁（Degauss） 和直流调零（DC Null） 操作，以消除剩磁和偏移，确保测量精度。
利用示波器的FFT频谱分析功能，对纹波电流进行频域分析，精准定位噪声来源的频点，有效评估去耦电容的性能并优化EMI滤波器设计。

应用三：电机驱动与新能源系统测试

挑战：电机相电流、光伏逆变器输出电流等信号同时包含低频大电流和PWM高频分量，且存在巨大的动态范围。
PKC7030H解决方案：
30A连续电流能力可满足大多数工业电机和新能源装置的测试需求。
设置示波器的峰值检测或高速采样模式，捕获电机启动时的瞬时涌流或负载突变时的动态响应电流，用于评估控制器性能和保护电路有效性。

三、最佳实践与操作指南

消磁与调零：在进行任何精密测量，尤其是涉及直流或低频分量前，必须执行消磁操作以消除铁芯中的剩磁，并在无电流流通时执行直流调零，这是保证±1%精度的关键前提。
正确连接与定位：确保被测导体位于探头钳口的中心，并使探头标注的电流方向与实际方向一致，以获得最佳的测量精度和线性度。
降低噪声干扰：测量时，尽量让探头本体和线缆远离强干扰源（如变压器、开关节点）。使用探头配套的接地弹簧而非长接地线，以最小化接地回路，防止高频振铃和噪声引入。
安全操作：该探头设计用于高标准的电气测量，但仍需遵循所有通用的高压安全操作规范，确保人员和设备安全。
