在智能便携设备领域，开发者常面临两难：想做差异化产品，却受限于芯片固化功能，要么被迫增加外围器件推高成本，要么因开发周期过长错过市场窗口；想控制成本与周期，又只能选择标准化方案，陷入同质化竞争。而 TP4503 的出现，通过架构创新与功能优化，为这些痛点提供了切实的解决思路，重新定义了电源类芯片在产品开发中的角色。

集成 MCU 同步充放电移动电源 SOC

一、开放架构：让芯片从 “功能限定” 转向 “需求适配”

传统电源芯片的功能边界清晰且固定，开发者需围绕芯片能力设计产品；而 TP4503 以 “MCU + 电源 + IO” 三体融合架构为核心，通过可配置的硬件资源，让芯片主动适配不同产品需求，核心优势体现在灵活的资源利用上：

其 7 路智能复用 IO 口（LED1-LED7）并非单一功能接口，而是可根据场景自由切换模式：作为 ADC 采样接口时，能实现 0.1V 精度的电量监测，满足医疗设备电源对电量显示准确性的高要求；切换为 PWM 输出时，可直接驱动加热片、风扇或 LED 灯，无需额外驱动器件，适配智能暖手宝的温控、无级调速风扇的转速调节等场景；还能扩展为按键接口，支持双击唤醒、长按调温等个性化交互逻辑，让产品操作更贴合用户习惯。

配合 4 路 8 位 PWM 的精准控制能力（可调节电机转速、加热温度、LED 光效），以及 12 位 ADC 的多维度数据采集能力（实时监测电池电压 ±1% 精度、温度、外部传感器信号），开发者无需对硬件进行大幅改造，仅通过软件配置，就能让同一款芯片支撑不同品类产品的核心功能，从源头打破 “一款芯片对应一款产品” 的传统开发模式。

二、显示优化：以极简设计实现多样化信息呈现

显示功能是智能便携设备与用户交互的重要载体，但传统方案常面临 “效果” 与 “成本” 的矛盾：简单 LED 灯珠显示粗糙，无法传递精准信息；增加专用显示驱动 IC 虽能提升效果，却会推高 BOM 成本与 PCB 面积占用。TP4503 通过硬件复用设计，在不额外增加成本的前提下，实现了显示功能的升级与多样化：

它支持直接驱动 188 数码管，且无需改动硬件电路 —— 仅需将 LED1-LED6 引脚作为数码管段选信号，PWM 引脚作为位选信号，搭配限流电阻即可实现显示，省去了专用驱动 IC 的成本。更关键的是，显示效果可通过软件灵活定义：对需要精准电量反馈的医疗设备电源，可设置 “数字百分比 + 柱状图” 双模式；对智能暖手宝，能实时显示温度值并触发高温预警动画；对注重用户体验的高端设备，还可显示充电倒计时或续航剩余时间。

同时，通过调整 PWM 占空比，数码管亮度可实现 0-100% 无级调节，无论白天户外强光还是夜晚室内弱光环境，都能保持清晰显示，进一步提升了产品的使用体验。

三、开发提效：降低技术门槛，缩短产品落地周期

对中小开发者或创业团队而言，复杂的底层技术开发与漫长的周期，是阻碍产品落地的重要因素。TP4503 通过模块化开发思路与工具支持，将复杂技术封装为 “即插即用” 的方案，大幅降低开发门槛与周期：

其配套的图形化配置工具，让开发者无需深入底层代码，仅通过界面勾选功能、调整参数，就能完成 IO 分配、PWM 控制、ADC 采样等核心配置；同时提供显示、温控、协议适配等现成代码模板，如 PD/QC 快充协议配置、SOS 爆闪模式设置等，可直接复用。这种设计带来的效率提升直观可见：原本需要 1-2 个月的开发周期，可缩短至 7 天内；且同一 PCB 板无需改动，仅切换软件模块就能实现不同产品功能，减少了硬件迭代成本。

对开发者而言，这意味着能更快验证创意、推进产品落地，在竞争激烈的市场中抢占先机，同时将更多精力聚焦于产品核心体验设计，而非被硬件技术细节束缚。

四、性能兜底：在灵活之外，守住电源芯片核心底线

开放与灵活不代表牺牲基础性能，TP4503 在集成度、能效与安全性上的优化，确保了其作为电源芯片的核心价值，为产品稳定运行提供保障：

在集成度与成本控制上，它采用单电感实现充放电功能，外围器件减少 30%，ESOP-16L 封装使 PCB 面积缩小 40%，对比传统分立方案，BOM 成本直降 25%，尤其适配超薄移动电源、小型可穿戴设备等对体积与成本敏感的场景。

在能效上，2.1A@5V 输入时充电效率达 91%，2.4A@5V 输出时放电效率达 93%，配合智能休眠功能（待机功耗 <100μA），可使设备续航提升 30%，解决了 “功能多但续航短” 的常见痛点。

安全性方面，其构建了全链路防护体系：输入端针对锂电池特性，实现过压、过充（截止电压 4.2V±1%）、过放（保护电压 3.0V±0.1V）、过流放电四重防护；输出端实时监测过流（响应时间 < 10ms）、过压、短路，异常时立即关断并智能重试；温控系统通过动态电流调节 + 125℃硬核关断，杜绝热失控风险，从芯片级到系统级保障设备安全运行。

五、核心价值：让开发回归 “产品本身”

TP4503 的价值，本质上是通过技术优化，将开发者从硬件限制中解放出来，让产品开发回归 “用户需求与体验” 的核心。

它无需开发者为适配芯片功能妥协产品设计 —— 医疗设备电源可依托高精度 ADC 实现精准电量显示，智能暖手宝可通过 PWM 控制将温控精度提升至 ±1℃，应急救援灯能借助 IO 复用实现 2000V ESD 防雷击能力；同时，它也无需开发者在成本、周期与差异化之间取舍，通过硬件复用、开发提效，在控制成本与周期的同时，保留了产品创新的空间。

对行业而言，这种 “以需求为核心” 的芯片设计思路，或许更贴合智能便携设备多样化的发展趋势：芯片不再是冷冰冰的元器件，而是支撑创意落地的工具，最终帮助开发者打造出更贴合用户需求、更具竞争力的产品。

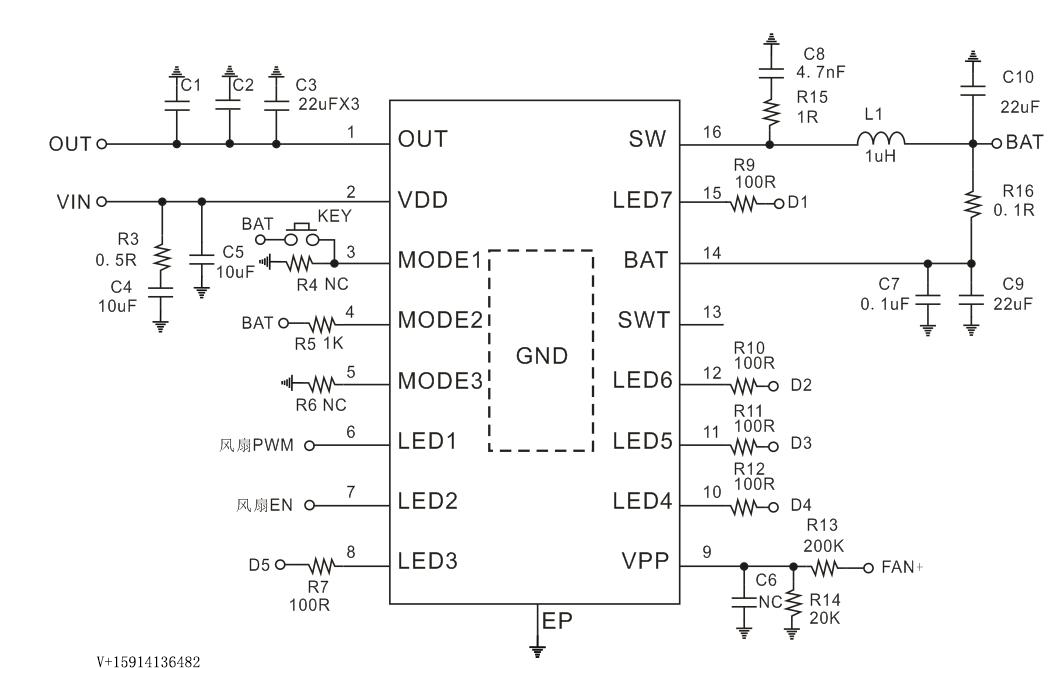

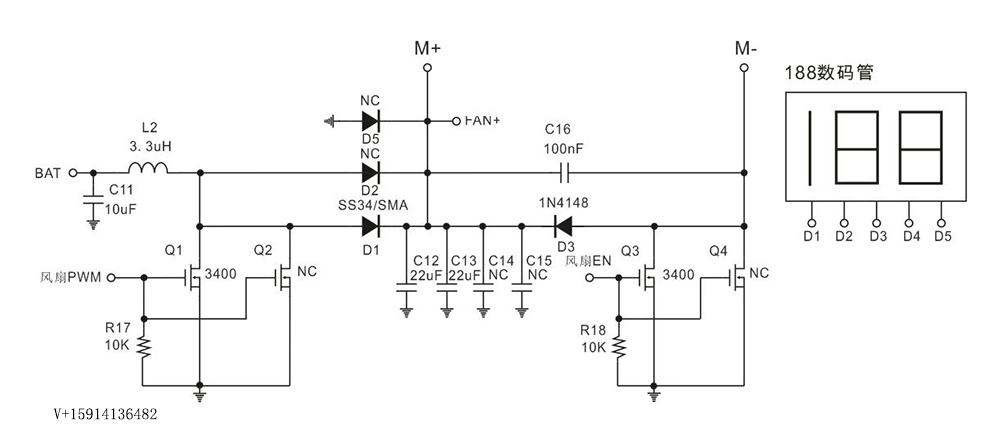

TP4503-典型应用电路-主控部分▲ TP4503-典型应用电路-马达控制部分▲
