安科瑞直流绝缘监测装置 支持Modbus-RTU协议

随着工业领域的蓬勃发展，诸多用电设备以及工厂设备纷纷采用直流系统进行供电，且该直流系统的正极与负极均不接地。

对于不接地（IT）配电系统而言，为确保供电系统能够安全、稳定地运行，对其绝缘电阻展开实时监控实属必要。

安科瑞AIM - D100系列直流绝缘监测仪，正是专为直流绝缘监测精心设计的产品。它能够在10~1500V的直流系统中一展身手，主要用于在线监测直流不接地系统正负极对地的绝缘电阻。一旦绝缘电阻低于预先设定的值，该监测仪便会即刻发出预警或报警信号。

此产品基于不平衡桥原理研发而成，成功规避了平衡桥在正负极同时出现接地故障时无法检测绝缘电阻这一难题。其应用范围极为广泛，可涵盖发电厂家、变电站的直流屏、电动汽车充电装置、UPS供电系统、光伏直流系统、储能系统以及其他直流电网等各类直流系统。

下面介绍下安科瑞AIM-D100系列直流绝缘监测仪在电动汽车充电桩中的应用

AIM-D200-CAI 型直流绝缘监测仪可以应用在 100~1000V 的直流系统中，用于在线监测直流不接地系统正负极对地绝缘电阻，当绝缘电阻低于设定值时，发出预警或报警信号。

产品基于不平衡桥原理，避免了平衡桥在正负极同时存在接地故障时无法检测绝缘电阻的问题。

产品主要针对 DC 100~1000V 范围的电动汽车充电桩的绝缘监测而设计。

设计标准

GB/T 18487.1-2015 电动汽车传导充电系统:第1部分:通用要求 第B.4.1条：

在充电机端和车辆端均设置IMD电路，充电之前，由充电机负责充电机内部（含充电电缆）的绝缘检查，由电动汽车负责整个系统的绝缘检查。充电直流回路DC+、PE之间的绝缘电阻，与DC-、PE之间的绝缘电阻（两者取小值R），当R>500Ω/V视为安全；100 Ω/V < R ≤500Ω/V时，宜进行绝缘异常报警，但仍可正常充电； R≤100Ω/V视为绝缘故障，应停止充电。

NB/T 33001-2018 电动汽车非车载传导式充电机技术条件 第6条：功能要求

6.3 绝缘检测功能

充电机应具备对直流输出回路进行绝缘检测的功能，并且充电机的绝缘检测功能应与车辆绝缘检测功能相配合。充电电机的绝缘监测功能应符合GB/T 18487.1-2015中的规定。充电机在进行绝缘检测前应该检测直流输出接触器（K1、K2)的外侧电压，当电压超过±10V时应停止绝缘监测流程并发出告警信号。

产品应用接线方式

电动汽车充电桩通常由柜体、多个具备将交流电转换为直流电功能的充电模块、智能切换单元、测量仪表、控制器、接触器以及充电枪等部件构成。

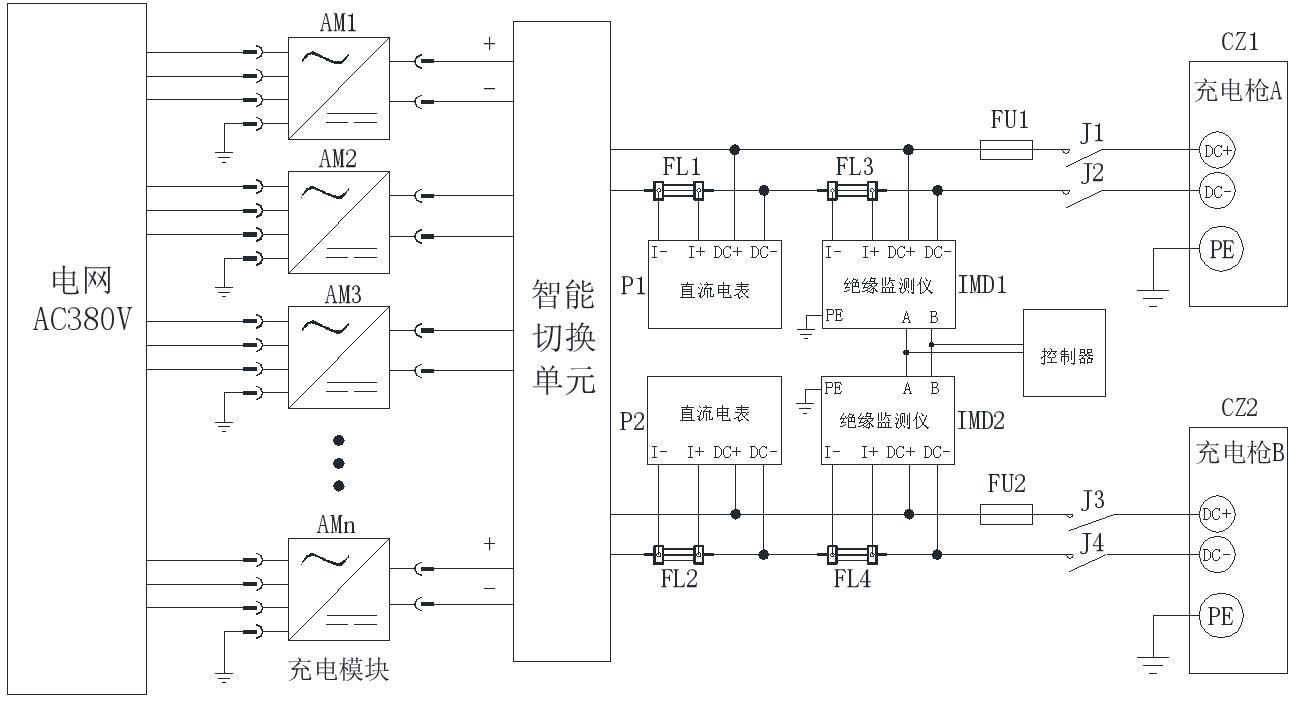

该示例为一个双枪120kW直流充电桩。智能切换单元控制充电模块，直流电表测量电流，绝缘监测仪测量绝缘电压，绝缘电阻，绝缘监测由控制器进行控制。当充电桩使用时，单独使用充电枪A或B时，控制器发出命令控制对应IMD1或者IMD2绝缘监测仪进行绝缘监测；充电枪A和B同时使用时，控制器发出命令控制IMD1绝缘监测仪进行绝缘监测。通过控制器与绝缘监测仪的协调工作，保障直流充电系统的安全性，稳定性和可靠性。

功能特点

■ 电阻监测功能。产品可以监测直流系统正负极对地的绝缘电阻，当绝缘电阻低于设定的预警值和报警值时，能发出预警和报警信号。

■ 电压监测功能。产品可以监测直流系统正负极之间的电压，正负极对地电压。当正负极接反时，仪表工作后读取数据时提示反接。

■ 电流监测功能。产品可以监测直流系统电流，根据额定电流选择分流器接入。

■ LED 指示功能。产品面板具有运行、通讯和故障 LED 指示灯，可以显示产品状态。

■ 通讯组网功能。产品具有 1 路 RS485 接口，采用 Modbus-RTU 协议，可以进行数据交互。

■ 通讯触发启动。产品默认使用通讯功能启动绝缘监测，启动后监测一次绝缘电阻和正负极对地电压，监测结束后与大地脱离，不影响直流系统对地绝缘水平。

■ 导轨安装。产品采用塑料外壳，标准 35mm 导轨安装。

■ 插拔端子。产品采用插拔端子接线，方便接线和安装。
