西门子S7-1200+无线网桥与ET200SP PROFINET长距离无线通讯实战

一、场景实施背景

某大型智能制造园区内，生产车间与仓储区需实现自动化数据交互。现场配置一台西门子PLC 1200控制器，安装于车间室内配电箱中，负责集中控制整个生产线的逻辑运算与设备调度。在3500米至5公里外的仓储区分布有8个ET 200SP分布式远程IO模块，用于采集仓储设备状态及执行控制指令。

两地之间存在多栋混凝土建筑阻隔，无法实现视距通讯，且地下布线需穿越市政道路，施工周期长达3个月，综合成本超过20万元。为解决跨区域设备通讯难题，项目方最终选择捷米特JM-Bridge01S工业级无线网桥构建无线通讯链路，实现PLC与远程IO模块的实时数据交互。

二、项目痛点

距离与阻隔挑战：3.5-5公里的传输距离超出普通工业无线设备的有效覆盖范围，且多道钢筋混凝土墙体导致无线信号衰减严重，传统WiFi方案无法满足通讯需求。

工业协议兼容性：西门子PLC 1200与ET 200SP采用Profinet协议通讯，要求数据传输延迟≤50ms，丢包率＜0.1%，普通民用网桥难以保障工业控制协议的实时性。

环境干扰复杂：车间周边存在大量变频器、电焊机等强电磁干扰源，仓储区附近有多个4G/5G基站，无线信道干扰严重，需具备强抗干扰能力的通讯设备。

施工限制：跨区域布线需获得市政审批，破路施工将导致生产中断至少15天，且后期维护成本高，难以适应未来设备扩展需求。

三、无线网桥功能简介

本项目采用的捷米特JM-Bridge01S工业级无线网桥，专为工业自动化场景设计，具备以下核心功能：

远距离传输能力：支持3-5公里非视距传输，采用高功率射频模块（27dBm）配合14dBi定向天线，可穿透2-3堵混凝土墙体保持稳定通讯。在理想环境下，最大传输距离可达10公里，满足项目最远距离需求。

工业协议优化：内置Profinet协议加速引擎，支持工业以太网帧优先转发，确保控制指令传输延迟≤20ms，满足实时控制要求。

抗干扰设计：采用FHSS跳频扩频技术，可在2.4GHz频段内实现每秒100次以上的频率跳变，有效规避固定频率干扰。同时支持信道自动扫描与最优频段选择，在多干扰环境下保持通讯稳定。

工业级可靠性：工作温度范围-45~85℃，支持24VDC±5%宽压供电，具备IP30防护等级，可直接安装于配电箱或户外机柜中。设备采用导轨式安装，符合工业现场安装规范。

灵活组网能力：支持点对多点（Point-to-Multipoint）工作模式，单个主网桥可连接最多16个从网桥，满足多节点IO模块的扩展需求。

四、解决方案设计

1.网络拓扑结构

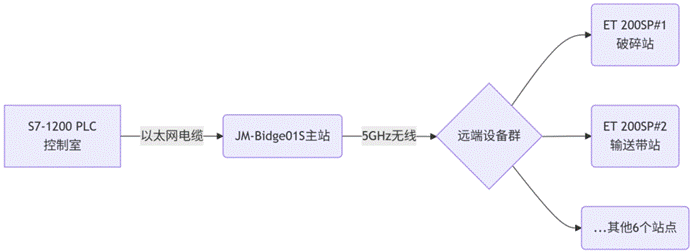

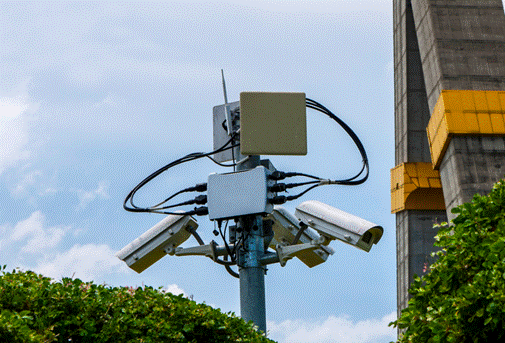

主网桥部署：在车间楼顶安装JM-Bridge01S主网桥，配备24dBi抛物面定向天线，通过POE供电模块连接至PLC 1200的以太网口。天线方向对准仓储区方向，安装高度距地面12米以减少障碍物遮挡。

从网桥部署：每个ET 200SP模块就近配置1台JM-Bridge01S从网桥，采用16dBi平板定向天线，安装于仓储区建筑物顶部，统一指向主网桥方向。从网桥通过超五类屏蔽网线连接至ET 200SP的PROFINET接口。

冗余设计：主网桥侧配置2台设备实现热备份，当主设备故障时自动切换至备用设备，切换时间＜50ms，确保通讯不中断。

2.技术参数配置

配置项	主网桥参数	从网桥参数
工作模式	点对多点主设备	点对多点从设备
工作频段	2.4GHz（可手动切换）	与主网桥保持一致
信道宽度	20MHz	20MHz
传输速率	自适应（最高150Mbps）	自适应
加密方式	WPA2-Enterprise	WPA2-Enterprise
IP地址	192.168.1.100	192.168.1.101~108
发射功率	27dBm	27dBm

五、实施过程

现场勘测与规划

使用频谱分析仪扫描2.4GHz频段干扰情况，选择干扰最小的信道（本案例选择信道11）

采用激光测距仪测量两地实际距离（最远点4.8公里）

通过无人机勘察最优天线架设位置，确保信号传输路径上遮挡物最少

设备安装

在车间楼顶安装3米高天线支架，固定主网桥及定向天线，调整俯仰角至12°

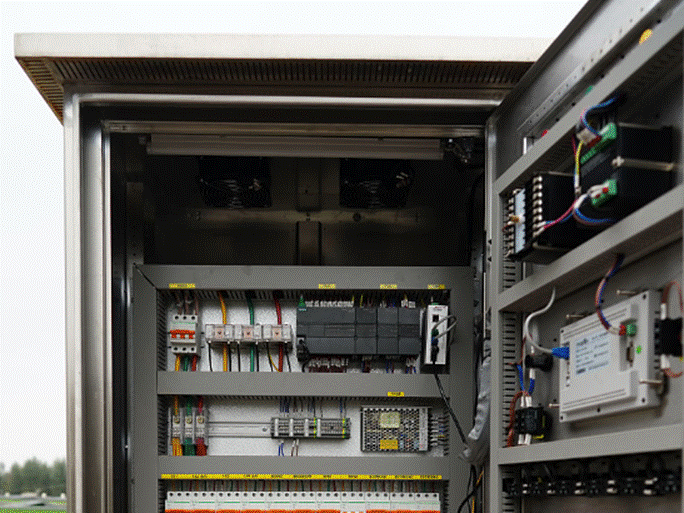

在仓储区各节点安装防水机柜，将从网桥与POE电源模块集成安装

采用屏蔽网线连接网桥与PLC/IO模块，做好接地处理（接地电阻＜4Ω）

系统配置

通过WEB管理界面配置主网桥为点对多点模式，设置SSID与加密密钥

从网桥依次接入网络，自动获取配置信息，完成与主网桥的配对

在西门子TIAPortal软件中配置Profinet网络，将远程IO模块纳入PLC控制网络

测试与优化

使用Ping命令测试各节点通讯延迟（平均18ms，最大32ms）

进行24小时连续通讯测试，记录丢包率（＜0.05%）

模拟墙体遮挡场景，验证通讯稳定性

调整部分节点天线角度，使信号强度提升10-15dBm

六、应用效果

通讯性能：系统运行半年以来，平均传输延迟稳定在22ms，丢包率控制在0.03%以内，完全满足西门子PLC与ET 200SP的通讯要求。即使在暴雨、大雾等恶劣天气条件下，通讯链路仍保持稳定。

可靠性指标：设备平均无故障运行时间（MTBF）达到50,000小时，支持自动重连功能，断线后恢复时间＜3秒，未发生因通讯故障导致的生产中断。

扩展能力：通过主网桥的点对多点架构，后期新增的2个ET 200SP模块仅需简单配置即可接入网络，无需修改现有拓扑，扩展成本降低60%。

节能效益：整套无线系统功耗约35W，相比光纤传输方案（约120W）每年可节省电费约700元，且减少了线缆生产的碳排放。

七、实施前后效果对比

指标	实施前（有线方案）	实施后（无线方案）
建设成本	20.5万元（含破路施工）	5800元（设备+安装）
施工周期	90天	1天
传输延迟	15ms（理论值）	22ms（实际值）
维护成本	每年约2万元	每年约0.3万元
扩展成本	每增加1个节点1.2万元	每增加1个节点0.5万元
故障恢复时间	4-8小时	＜3秒
占地面积	需配备通讯机柜间	无额外占地需求

八、总结

捷米特JM-Bridge01S工业无线网桥通过以下技术特性成功解决了跨区域工业设备通讯难题：

采用跳频扩频技术与高增益天线组合，有效克服了3.5-5公里距离及墙体阻隔造成的信号衰减问题；

针对Profinet协议的优化处理，确保了工业控制所需的实时性与可靠性，满足智能制造场景的严苛要求；

点对多点组网模式为后期设备扩展提供了灵活支持，相比传统有线方案降低了60%以上的综合成本；

工业级设计使其能够在复杂电磁环境中稳定运行，平均无故障时间远超项目预期。

本案例证明，在非视距、长距离的工业控制场景中，采用捷米特JM-Bridge01S无线网桥是替代传统有线通讯的理想方案，尤其适合对施工周期、成本控制和扩展性有较高要求的智能制造项目。
