国家能源局近日发布《关于做好新能源消纳工作保障新能源高质量发展的通知》，《通知》针对网源协调发展、调节能力提升、电网资源配置、新能源利用率目标优化等各方关注、亟待完善的重点领域，提出了具体要求，对规划建设新型能源体系、达成“双碳"目标具有重要意义。程瑜 187 0211 2087

为什么防逆流突然火了？

国家新规明确：分布式光伏必须“就地消纳”，严禁反向送电！一旦检测到逆流超过5%，2秒内必须断电。政策严控下，防逆流不仅是技术问题，更是合规刚需！

针对分布式光伏政策提倡就地消纳，不允许并网，对于新上的分布式光伏需要设置防逆流管理，那我们应当在哪里监视呢？

分布式光伏发电系统的并网点，是指分布式光伏发电系统与电网的连接点，而该电网可能是公共电网，也可能是用户电网。

相信有不少朋友弄混光伏并网点，下面我们用一张图给大家讲解清楚

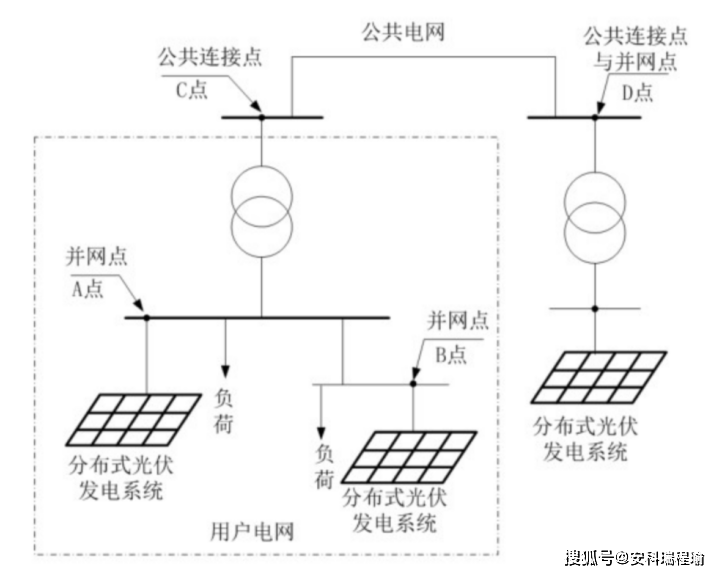

如图所示，虚框为用户电网，该用户电网通过公共连接点C与电网相连。在用户电网内部，有两个分布式光伏发电系统，分别通过A点和B点与用户电网相连，A点和B点均为并网点，但不是公共连接点。在D点有分布式光伏发电系统直接与公共电网相连，D点是并网点，也是公共连接点。

因此分布式光伏的防逆流应当监视公共连接点处的上网功率。

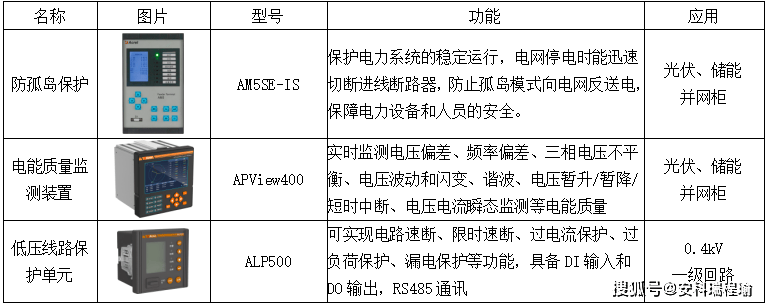

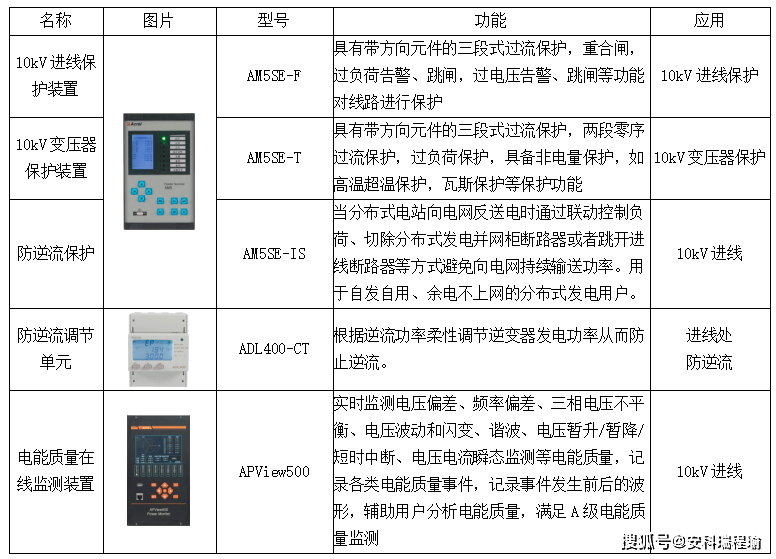

安科瑞分布式光伏监控系统Acrel-1000DP结合防逆流保护装置AM5SE-IS，可实时监测市电下网电量，软件内设置防逆流控制策略，满足站点防逆流并网要求，防逆流保护装置内设置逆功率保护功能做双重保障。

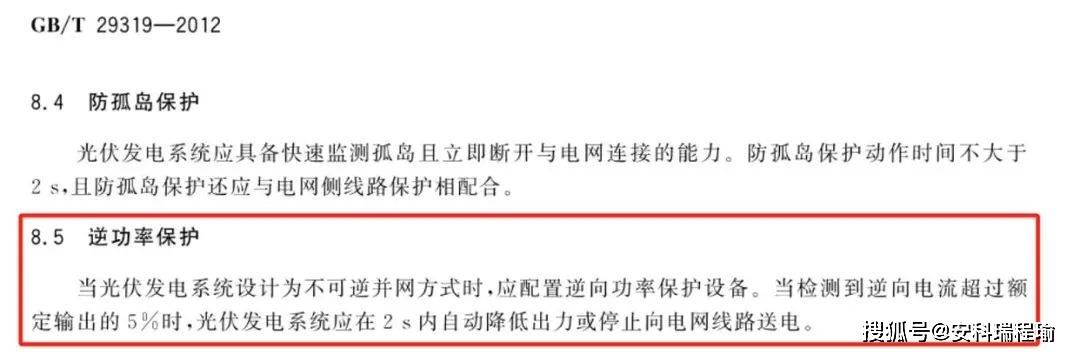

根据 GB/T 50865 "当光伏发电系统设计为不可逆并网方式，应配置逆向功率保护设备。当检测到逆向电流超过额定输出的5%时，光伏发电系统应在2s内自动降低出力或停止向电网线路送电。"

防逆流保护装置目前有2款，可以根据应用场景来选择。

1）当并网点与逆流检测点距离较近时，选择AM5SE-IS防逆流保护装置。

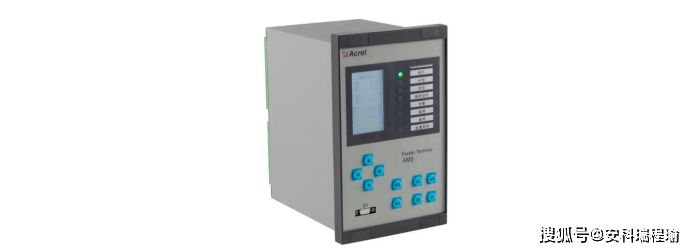

防逆流保护装置AM5SE-IS

AM5SE-IS防逆流保护装置，具有：

逆功率跳闸、逆功率恢复合闸；

低功率跳闸、低功率恢复合闸。

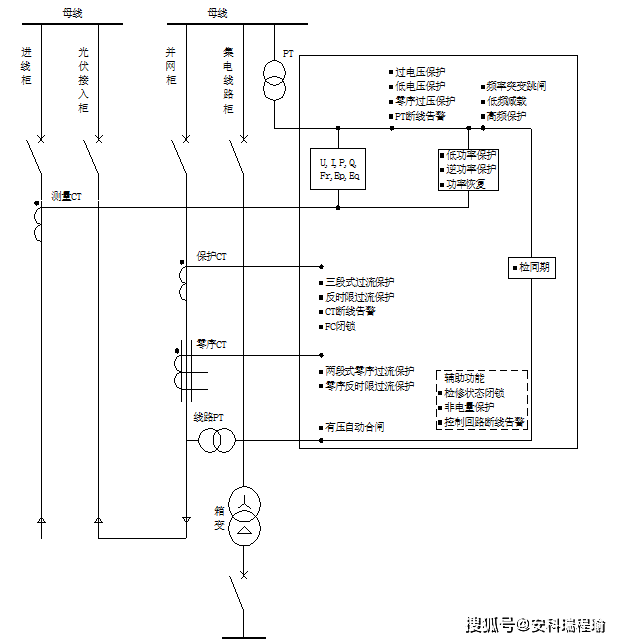

下图为AM5SE-IS防逆流保护装置功能示意图：

2）当并网点与逆流检测点距离较远时（200m以上时），选择AM5SE-PV系列主从机防逆流保护装置。

AM5SE-PV系列防逆流保护装置，具有：

主从机方案四段低功率/低功率恢复合闸

主从机方案逆功率/逆功率恢复合闸

主机防孤岛保护

从机防孤岛保护。

下图为AM5SE-PV主从机方案防逆流保护装置功能示意图：

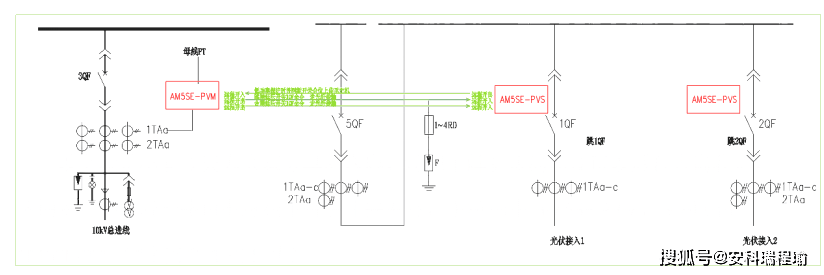

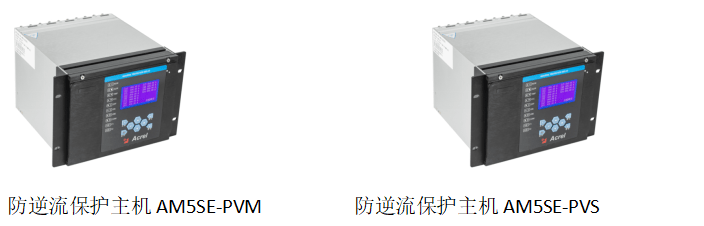

若一路市电进线下带多个并网点，主机选用AM5SE-PVM、从机选用AM5SE-PVS（*多支持1主5从）。

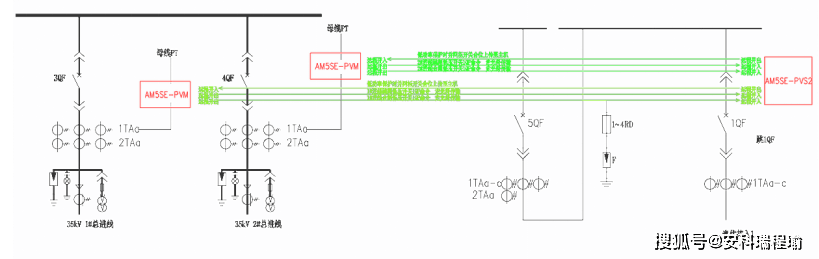

若当市电进线为多路电源进线带1或多个并网点，主机选用AM5SE-PVM、从机选用AM5SE-PVS2（1个主机*多支持5个从机、1个从机*多接受4个主机）。

一、逆功率保护方案

通过在市电进线处安装防孤岛/逆流一体化装置，如 AM5SE-IS 防逆流保护装置，该装置能够实时且精准地监测光伏系统的发电情况,一旦检测到孤岛或逆流现象，便会即刻切断并网点断路器，从而确保电网安全。

二、柔性调节方案

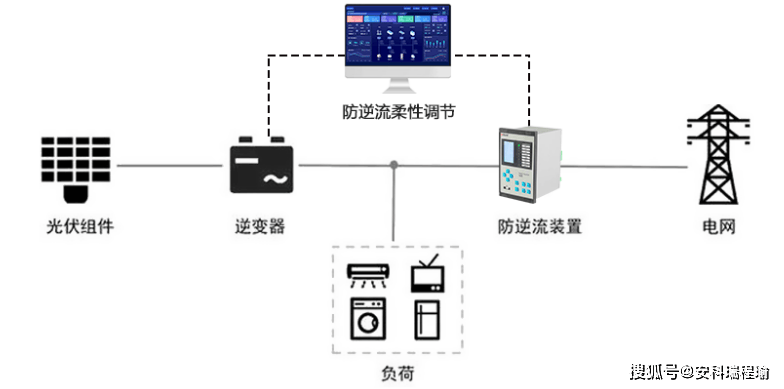

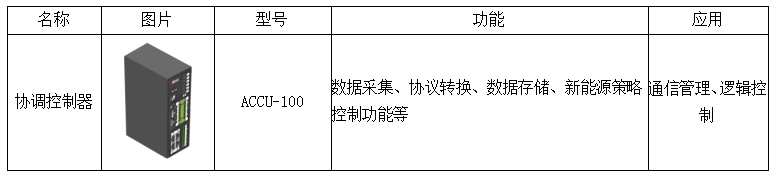

1) 基于协调控制器通过在市电进线处安装 APM520 电力监测仪表，将监测信号上传至 ACCU-100 微电网协调控制器。该控制器会对逆流数据展开精确的逻辑计算，进而据此对逆变器的输出功率进行调整，最终实现无逆流运行。同时，为确保系统的可靠性，还配备了防逆流保护装置。这样一来，在控制器出现故障或通讯中断等异常情况下，能够迅速切断并网柜断路器，保障电网安全。

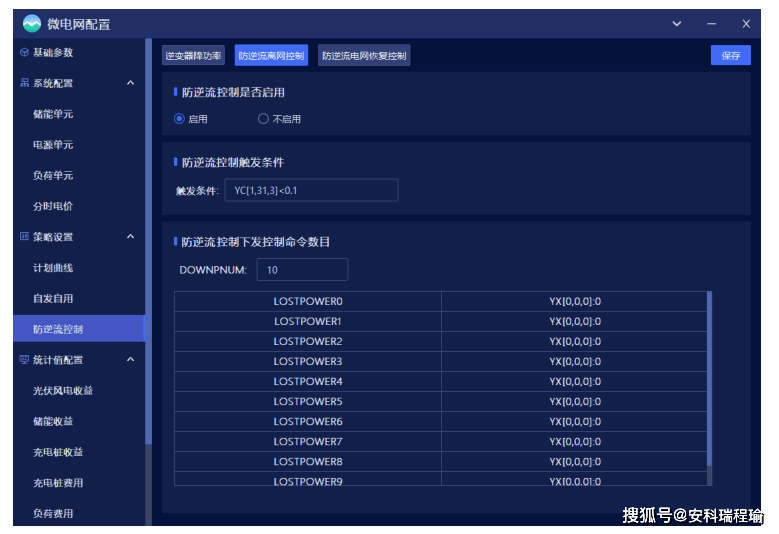

2) 基于光伏监控系统 Acrel-1000DP 是专业的分布式光伏监控系统，满足电网对光伏高压并网二次监控系统的各项要求，该系统除了具有光伏逆流柔性控制功能外，还具备光伏发电实时监测、故障报警、曲线记录、报表查询等功能，并可将光伏电站运行数据上传至电网调度平台。

3) 基于电表与逆变器配合在家庭户储场景，通过家庭入户箱安装 ADL400N 等型号的防逆流表，防逆流表会实时监测相关数据，并将其反馈给具备防逆流功能的逆变器，逆变器则依据接收到的信息对输出功率进行调整，从而实现防逆流。

三、智慧能源管理平台方案

借助 AcrelEMS 智慧能源管理平台，可对用户微电网的光伏发电系统以及用电负荷展开实时监测。结合先进的光伏预测技术，该平台能够优化运行策略，实现源荷之间的有序互动。不仅可以灵活调节逆变器出力，有效避免逆流现象，还能充分满足企业微电网在能效管理数字化、安全分析智能化等方面的需求，显著提高微电网的运行效率和能源利用率。

智慧能源管理平台系统介绍

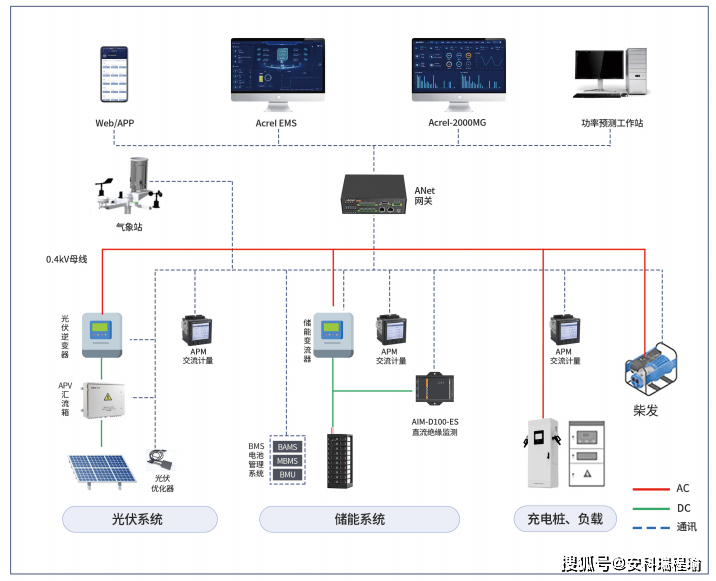

AcreIEMS 3.0智慧能源管理平台对企业微电网分布式电源、市政电源、储能系统、充电设施以及各类交直流负荷的运行状态实时监视、智能预测、动态调配，优化策略，诊断告警，可调度源荷有序互动、能源全景分析，满足企业微电网能效管理数字化、安全分析智能化、调整控制动态化、全景分析可视化的需求，完成不同策略下光储充资源之间的灵活互动与经济运行，降低用户能源成本，提高企业微电网运行效率。
