‌ATL431/ATL432 2.5V低静态电流可调精密并联稳压器技术文档总结

ATL431 和 ATL432 是三端可调分流稳压器，在适用的汽车、商业和工业温度范围内具有指定的热稳定性。输出电压可以设置为 Vref （约 2.5V） 和 36V 之间的任意值，具有两个外部电阻。这些器件的典型输出阻抗为 0.05Ω。有源输出电路提供非常尖锐的导通特性，使这些器件成为许多应用中齐纳二极管的出色替代品，例如板载调节、可调电源和开关电源。

与前代产品相比>ATL43x的阴极电流范围提高了20倍。它还具有更广泛的负载电容类型和值。
*附件：atl432.pdf

ATL431 和 ATL432 是完全相同的器件，但引脚排列和订单号不同。ATL43x 提供两个等级，B 级和 A 级的初始容差（25°C 时）分别为 0.5%、1%。此外，低输出漂移与温度关系可确保在整个温度范围内保持一致的电压调节。

ATL43xxI 器件的工作温度范围为 –40°C 至 +85°C，ATL43xxQ 器件的工作温度范围为 –40°C 至 +125°C。

特性

• 2.5V至36V的可调稳压输出
• 极低工作电流
  • IKA（最小值）= 35μA（最大值）
  • IREF = 150nA（最大值）
• 内部补偿稳定性
  • 稳定，无容性负载
• 25°C时的基准电压容差
  • B 级 0.5%
  • A 级 1%
• 典型温度漂移
  • 5mV（–40°C 至 +85°C）;I 版本
  • 6mV（–40°C 至 +125°C）;Q 版本
• 扩展阴极电流范围 35μA 至 100mA
• 0.3Ω （最大值）的低输出阻抗

参数

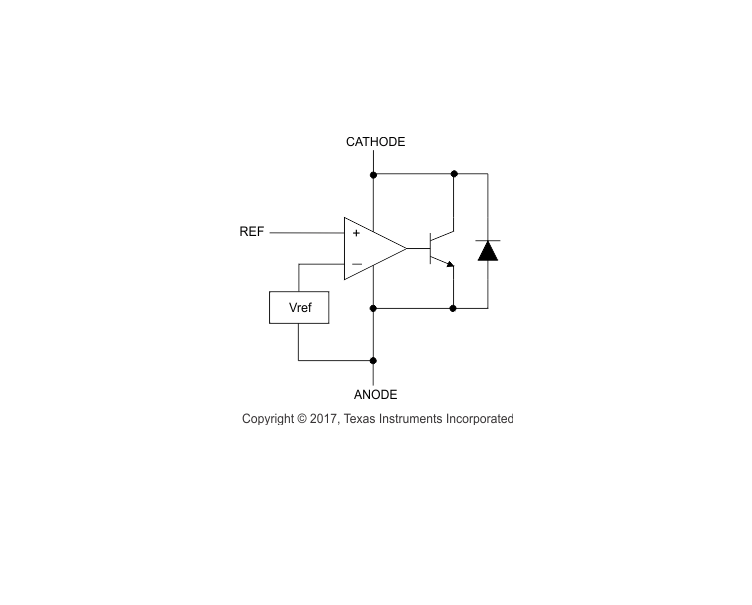

方框图

‌1. 核心特性‌

• ‌电压调节范围‌：2.5V至36V可调输出，支持精密电压基准。
• ‌低功耗‌：
  • 最小工作电流仅35µA（最大值），参考输入电流低至150nA（最大值）。
• ‌高精度‌：
  • 25°C时参考电压公差：B级±0.5%，A级±1%。
  • 温度漂移典型值：5mV（-40°C至+85°C，I版本）/6mV（-40°C至+125°C，Q版本）。
• ‌宽工作范围‌：
  • 阴极电流范围35µA至100mA，动态阻抗低至0.3Ω（最大值）。

---

‌2. 关键应用场景‌

• ‌电源管理‌：反激式开关电源（SMPS）的次级侧调节、可调电源设计。
• ‌工业与消费电子‌：计算设备、便携式设备中的电压/电流基准。
• ‌替代方案‌：可替代齐纳二极管，用于板载稳压、隔离电源等场景。

---

‌3. 产品对比与升级‌

• ‌ATL43x vs TL43x‌：
  • 阴极电流范围提升20倍以上，支持更广泛的负载电容类型和容值。
  • ATL431与ATL432功能相同，仅引脚排列不同。
• ‌版本差异‌：
  • ‌温度范围‌：I版本（-40°C至+85°C），Q版本（-40°C至+125°C）。
  • ‌精度等级‌：B级（0.5%）、A级（1%）。

---

‌4. 封装与引脚配置‌

• ‌封装类型‌：SOT-23（3引脚），尺寸2.90mm × 1.60mm。
• ‌引脚功能‌：
  • ‌ATL431‌：1-阴极（I/O）、2-参考（I）、3-阳极（O）。
  • ‌ATL432‌：1-参考（I）、2-阴极（I/O）、3-阳极（O）。

---

‌5. 电气特性‌

• ‌绝对最大额定值‌：
  • 阴极电压：-100V至40V，连续阴极电流150mA。
• ‌ESD防护‌：HBM ±2000V，CDM ±1000V。
• ‌稳定性‌：无需外部电容即可稳定工作，但支持容性负载补偿（需参考稳定性边界图）。

---

‌6. 典型应用设计‌

• ‌比较器模式‌：
  • 开环配置，响应速度快，需确保输入电阻≤1MΩ以减少误差。
  • 需注意温度漂移、动态阻抗对精度的影响。

---

‌7. 布局与可靠性建议‌

• ‌PCB设计‌：
  • 去耦电容靠近器件放置，高电流路径需加宽走线。
• ‌ESD保护‌：推荐将偏置电阻置于光耦阴极侧以降低EOS风险。
• ‌热管理‌：结至环境热阻331.8°C/W（SOT-23封装）。

---

‌8. 文档支持‌

• 提供完整的参数测量电路、典型特性曲线（如噪声、阻抗vs频率）及稳定性边界条件图。
• 修订历史涵盖性能优化（如更新相位/增益测试电路）和可靠性增强（如光耦布局建议）。

---

‌总结‌：ATL43x系列通过低功耗、高精度和宽工作范围，适用于严苛环境下的电源管理需求，其设计灵活性和稳定性使其成为TL43x的升级首选。
