图扑数字孪生：解锁压缩空气储能管控新高度

在能源转型的关键时期，压缩空气储能凭借其独特优势，成为解决可再生能源间歇性问题、保障可靠能源供应的重要技术。图扑软件（Hightopo）充分发挥其在 Web 2D&3D 可视化领域的技术专长，打造出先进的数字孪生压缩空气储能管控平台，为这一领域带来全新的技术突破与应用价值。

技术基石：自研引擎与平台

图扑软件自主研发的 2D&3D 图形渲染引擎，是其可视化技术的核心驱动力。该引擎具备强大的图形处理能力，能够实现逼真的 3D 场景渲染与流畅的 2D 图形展示，为压缩空气储能系统的可视化呈现提供了高质量的视觉基础。同时，搭配数据孪生应用开发平台及一系列开发工具，从底层架构上保障了对储能系统复杂数据的处理、分析以及可视化交互的实现，确保整个管控平台功能的完整性与高效性。

压缩空气储能技术剖析

压缩空气储能遵循特定的能量转换逻辑：在电网负荷低谷时，利用电能驱动压缩机将空气压缩至高压状态，并储存于储气罐中，把电能转化为空气的内能存储起来；而在电网负荷高峰时，释放高压空气推动汽轮机发电，实现从内能到电能的转换。这种储能方式具有多重优势，如较高的能量转换效率、较大的储能密度、快速的启动与调节能力，且成本相对较低、环境友好，在能源存储与电力系统调节方面极具应用潜力。

管控平台核心技术功能

数据可视化监测

1. 系统安全监控：运用图扑 HT 技术，实现二三维可视化监控界面的深度融合。借助这一界面，操作人员能够实时获取电站安全事件的关键信息，包括事件等级、发生时间及详细情况。同时，对膨胀机、储气罐、空气压缩机等核心设备的参数变化进行远程、实时监测。通过持续跟踪设备参数，及时发现潜在安全隐患，并实现对储能设备启停的精准控制，保障电站安全稳定运行。
2. 生产数据采集与分析：通过在储能电站部署智能感知设备，实现对储气压力、温度、效率，以及膨胀机转速、震动频率、润滑油温度等生产关键参数的实时采集。此外，还能对电站历史功率、空气压缩机的电流、电压、运行状态等数据进行追溯。这些丰富的数据为生产工序的精准监测和可视化分析提供了有力支撑，有助于优化生产流程、提升生产效率。
3. “一张图” 设计理念：图扑 HT 创新的 “一张图” 监测面板，采用灵活简洁的设计风格，并引入点选展开模式。该模式在高效展示大量数据指标的同时，巧妙地解决了空间占用问题，方便操作人员快速定位和获取关键信息，及时响应电力需求变化，进而提升系统整体效率、降低能源损耗。

工艺流程可视化

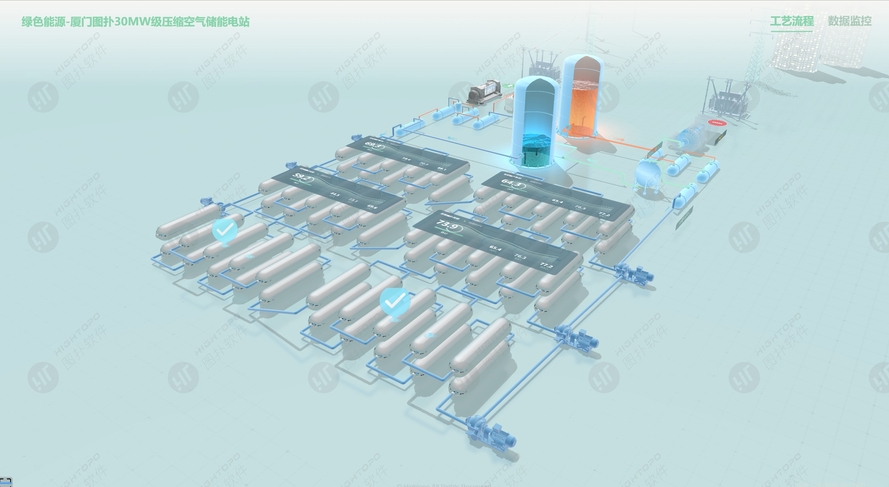

数字孪生工艺流程：依托图扑软件 HT 引擎技术，对压缩空气储能系统的运行流程进行数字孪生建模。构建出的立体化管路模型，清晰呈现了整个工艺的流程分布以及各子流程的走向。通过设备及零部件的位置、颜色变化，操作人员可以直观地发现系统运行中的异常情况，实现对设备作业状态和生产装置运行状态的全方位、多层次可视化监控。

各阶段详细监控

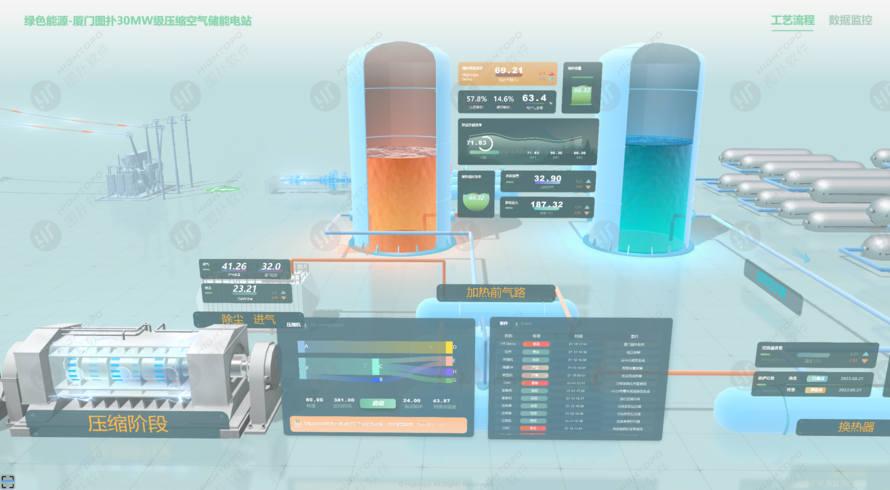

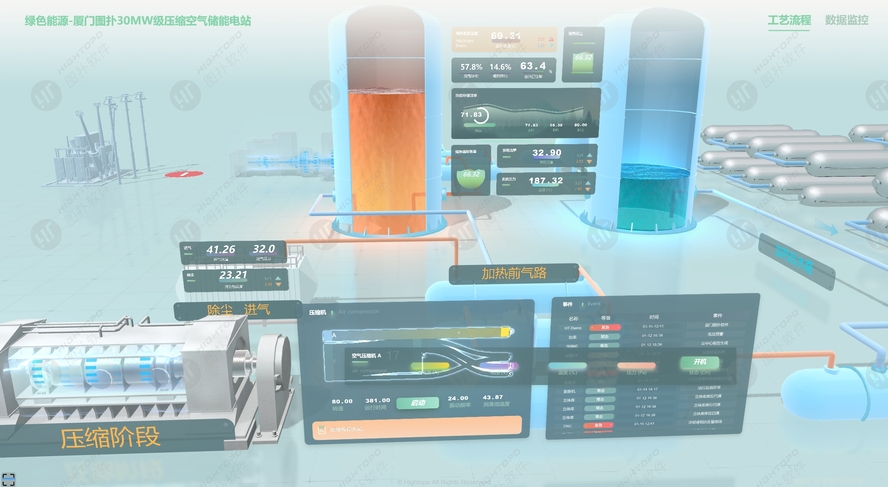

1. 压缩阶段：在空气压缩过程中，图扑 HT 监控平台对空气进入压缩机、压缩后的冷却及储存环节进行全面监测。通过可视化手段，展示压缩空气的压力、温度变化，以及设备运行状态，确保压缩过程高效稳定。
2. 储能阶段：针对储气罐内压缩空气的储能状态，平台实时监测罐内空气压力，确保其保持稳定，保障能量存储的可靠性。一旦检测到异常情况，系统立即基于故障诊断技术发出预警，及时通知工作人员处理，并根据预设应急预案自动向相关部门告警，实现跨部门协同调度。

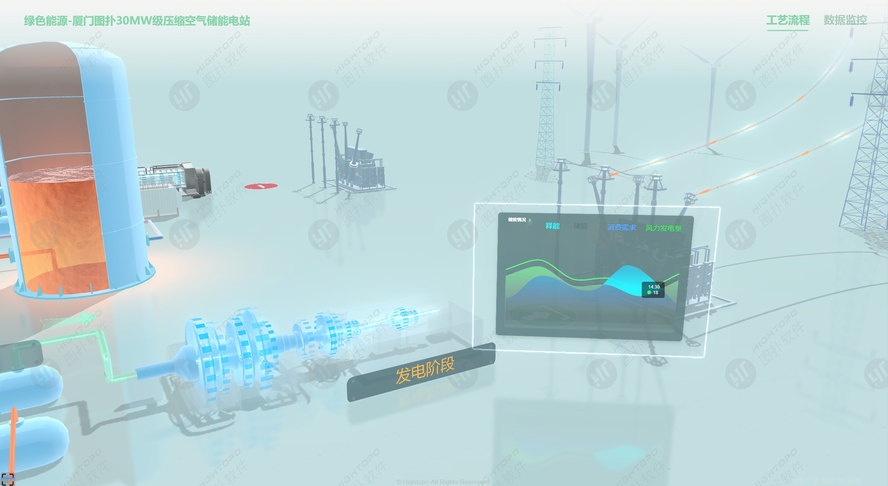

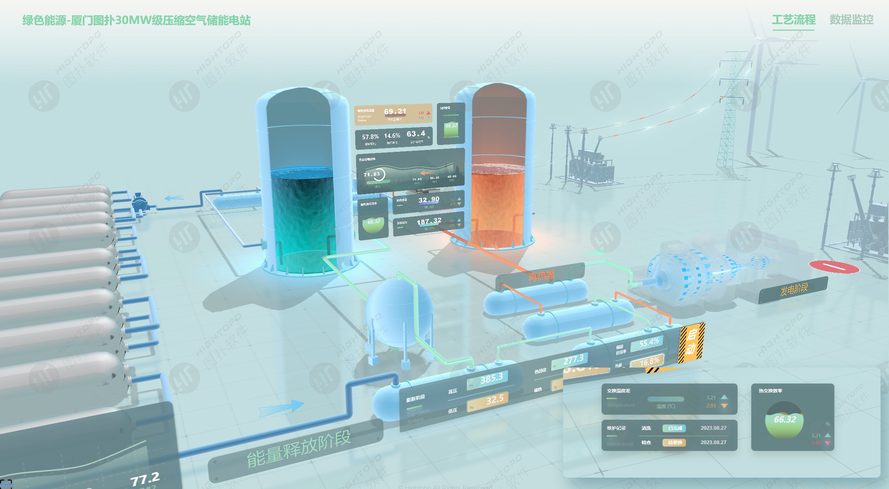

3. 能量释放阶段：当需要释放能量时，图扑 HT 的 3D 模型生动还原膨胀机的外部结构和工作状态，结合搭载的感知元件，对发电期间的数据进行可视化监控分析。三维模型与二维面板数据相互补充，为能量释放过程的实时管理提供精准依据，确保发电过程稳定高效。
4. 热回收阶段：在能量释放产生热量的回收利用环节，图扑 HT 运用多样化的可视分析手段，如聚簇、栅格等技术，对系统内热能存储效率、储热循环效率、储热容量等关键指标进行实时分析，助力实现能源的高效利用。

先进压缩空气储能技术优势

与传统压缩空气储能技术相比，先进压缩空气储能（ACAES）在技术层面实现了重大突破：

1. 提升能量转换效率：ACAES 采用先进的热能回收技术，将冷却水与压缩空气混合，在储能和发电过程中实现热能的回收与再利用，有效提高了能量转换效率，进而增加电力输出。
2. 增加储能密度：通过高温压缩空气储能技术，在压缩空气中注入热能，成功提升了储能密度，使相同体积的设备能够存储更多能量，提升储能系统的整体性能。
3. 快速响应与调节：ACAES 系统具备卓越的快速启动和调节能力，能够在几分钟内实现从停机状态到满负荷电力输出的转换，可灵活应对电力系统的快速波动和调节需求。
4. 降低成本：利用廉价电力或可再生能源电力加热压缩空气，显著降低了储能成本。同时，热能回收技术和高效的能量转换过程，进一步降低了系统运营成本。

图扑软件凭借其强大的技术实力，在数字孪生压缩空气储能管控领域取得了显著成果。其管控平台不仅实现了对储能系统的全方位监控与管理，还借助先进的可视化技术和数据分析手段，为能源行业提供了创新的解决方案。未来，随着技术的不断进步，图扑软件有望在能源领域持续深耕，为推动能源行业的数字化、智能化转型贡献更多力量。
