AC/DC12-24V供电方案：升降压驱动电源方案

应用：水底灯，喷泉灯，筒射灯，投光灯，洗墙灯，球泡灯，灯带

背景

目前市面上的低压LED驱动电源五花八门，升压，降压都包含在内，不过在实际使用时总会有一定限制要求，比如要求电源输入电压要比LED电压高3V（降压电源），或者是要求电源输入电压比LED电压低（升压电源），这使得在串接LED灯或是使用其他LED灯时对工作电压有着较大的限制。但如果使用一款升降压LED驱动电源即可解决电压限制的问题。

升降压LED驱动电源介绍

输入：AC/DC 12~24V

输出：3~36V，780mA

区别于普通的直流驱动电源，这款驱动电源可以兼容AC12V-24V，应用更广泛。作为一款 升降压电源 ，只需输入电源在规定范围内，即可稳定恒流输出780mA，3~36V去驱动LED灯。只需要注意LED灯正常工作的电流以及工作电压不超过36V，即可正常使用，区别于升压或降压驱动，针对工作电压范围的要求更宽泛，兼容性更强。采用远翔 FP7195作为驱动电源的驱动芯片，通过转模拟调光技术使得电源在正常工作驱动LED灯时，LED灯不会产生 频闪 ，表现出来的效果会更好。

电源板详解

电源板大小：28* 60*18mm

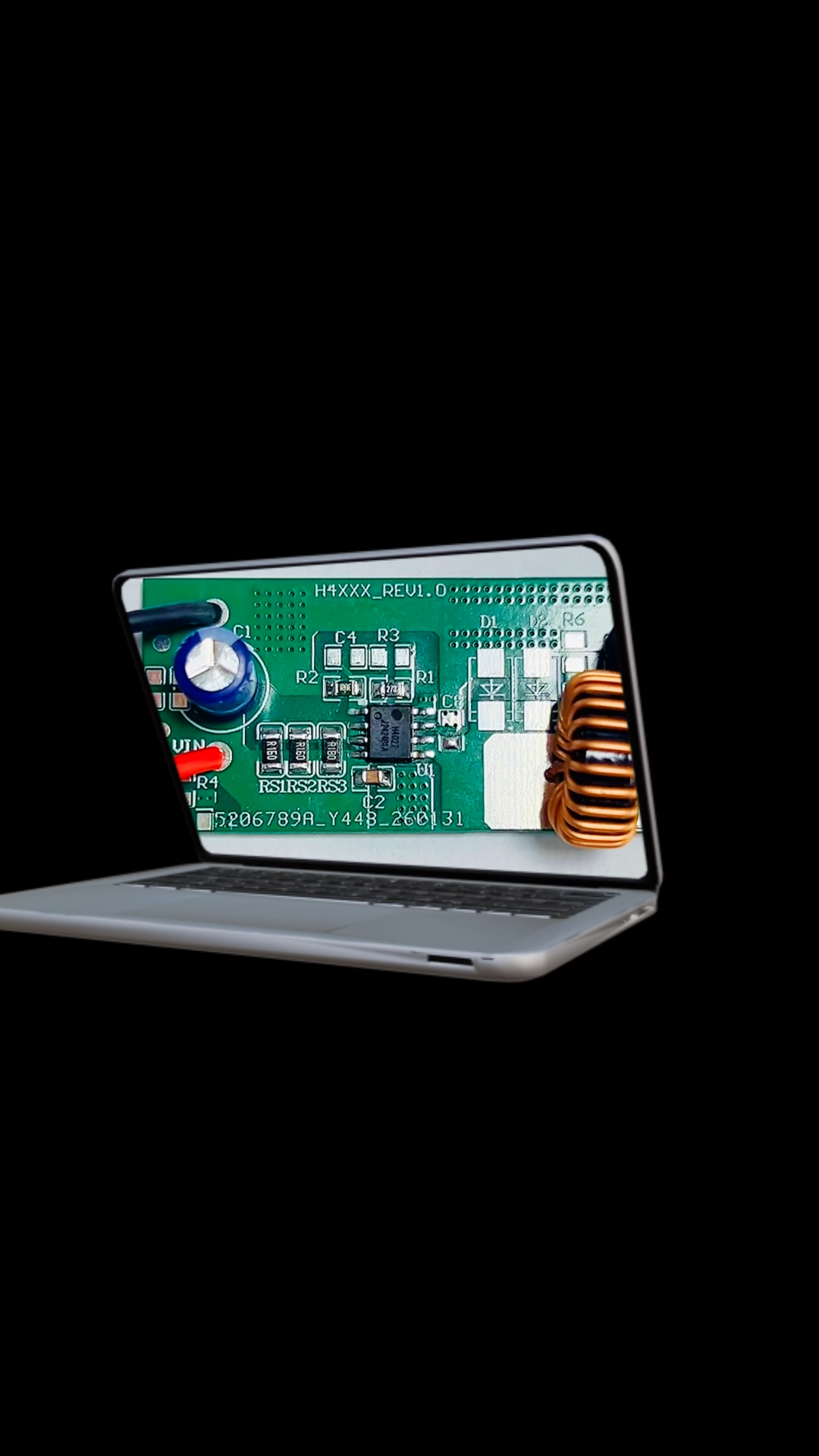

电源板实物图

3D图

电路图：线路中粗线是大电流走线，布板线径要宽

驱动电源BOM表

Comment	Designator	Footprint	Quantity
50V/680uF	C1, C2	CAP-13*20-卧式	2
100V/100uF	C4	CAP-10*17-卧式	1
25V/10uF	C6, C8	0805C	2
100V/100nF	C5, C7	0805C	2
50V/100nF	C3, C9	0805C	2
50V/1nF	C10, C11	0805C	2
100V/1nF	C12, C13	0805C	2
10K	R1, R2, R5, R10	0805R	4
1K	R4	0805R	1
1.5R	R7, R12, R13	0805R	3
22R	R8	0805R	1
0.25R	RCS1, RCS2	1206R	2
10mR	ROC1, ROC2	1210R	2
S8050	Q2	SOT23-3	1
36V稳压管	Z1, Z2	SOD-123	2
SB1060	D1, D2, D3, D4	TO-277	4
SB10100	D5	TO-277	1
SS54	D7	SMA	1
47uH	L1	50125-卧式磁环电感	1
GT095N10	Q1	TO-252	1
FP7195	U1	SOP-8-EP	1
