高速图像采集设计资料原理图第613篇:基于6UVPX C6678+XCVU9P的信号处理板卡

何艳艳 来源:hexiaoyan2020 作者:hexiaoyan2020 2023-06-20 11:29 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

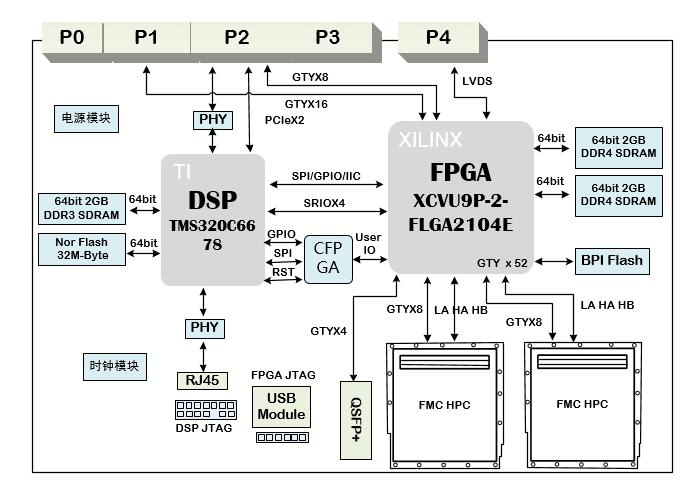

基于6UVPX C6678+XCVU9P的信号处理板卡
一、板卡概述
板卡基于6UVPX标准结构,包含一个C6678DSP芯片,一个XCVU9P高性能FPGA,双路HPCFMC。



二、处理板技术指标
•DSP处理器采用TI8核处理器TMS320C6678;
•DSP外挂一组64bitDDR3颗粒,总容量2GB,数据速率1333Mb/s;
•DSP采用EMIF16NorFlash加载模式,NorFlash容量32MB;
•DSP外挂一路千兆以太网1000BASE-T;
•FPGA处理器采用XilinxVirtexUltralSCALE+系列芯片 XCVU9P;
•FPGA外挂2组DDR4,每组2GB,64bit容量
•FPGA外挂2组FMCHPC连接器;
•FPGA引出1路QSPF+,每路数据速率40Gb/s;
•FPGA与DSP之间通过RapidIO互联。
•VPX连接器上外接FPGA的24个GTY,LVDS信号,DSP的1路以太网
三、软件系统
•提供FPGA的接口测试程序,包括DDR4、光纤、RapidIO、FMC等接口
•提供DSP接口测试程序,包括DDR3、Flash、RapidIO、网络、uart接口。
四、物理特性:

•尺寸:6UCPCI板卡,大小为160X233.35mm。

•工作温度:0℃~+55℃,支持工业级-40℃~+85℃

•工作湿度:10%~80%
五、供电要求:

•双直流电源供电。整板功耗50W。

•电压:+12V10A。

•纹波:≤10%
六、应用领域

软件无线电系统,基带信号处理,无线仿真平台,高速图像采集、处理等。
