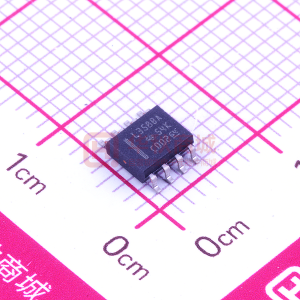

LM358B 双路运算放大器

数据:

描述

LM358B和LM2904B器件是业界标准的LM358和LM2904器件的下一代版本,包括两个高压(36V)操作放大器(运算放大器)。这些器件为成本敏感型应用提供了卓越的价值,具有低失调(300μV,典型值),共模输入接地范围和高差分输入电压能力等特点。

LM358B和LM2904B器件简化电路设计具有增强稳定性,3 mV(室温下最大)的低偏移电压和300μA(典型值)的低静态电流等增强功能。 LM358B和LM2904B器件具有高ESD(2 kV,HBM)和集成的EMI和RF滤波器,可用于最坚固,极具环境挑战性的应用。

LM358B和LM2904B器件采用微型封装,例如TSOT-8和WSON,以及行业标准封装,包括SOIC,TSSOP和VSSOP。

特性

  • 3 V至36 V的宽电源范围(B版)
  • 供应 - 电流为300μA(B版,典型值)
  • 1.2 MHz的单位增益带宽(B版)
  • 普通 - 模式输入电压范围包括接地,使能接地直接接地
  • 25°C时低输入偏移电压3 mV(A和B型号,最大值)
  • 内部RF和EMI滤波器(B版)
  • 在符合MIL-PRF-38535的产品上,除非另有说明,否则所有参数均经过测试。在所有其他产品上,生产加工不一定包括所有参数的测试。

所有商标均为其各自所有者的财产。

参数 与其它产品相比 通用 运算放大器

  Number of channels (#) Total Supply Voltage (Min) (+5V=5, +/-5V=10) Total Supply Voltage (Max) (+5V=5, +/-5V=10) GBW (Typ) (MHz) Slew Rate (Typ) (V/us) Rail-to-rail Vos (offset voltage @ 25 C) (Max) (mV) Iq per channel (Typ) (mA) Vn at 1 kHz (Typ) (nV/rtHz) Rating Operating temperature range (C) Package Group Package size: mm2:W x L (PKG) Offset drift (Typ) (uV/C) Features Input bias current (Max) (pA) CMRR (Typ) (dB) Output current (Typ) (mA) Architecture   LM358B LM2904 LM358 LM358A 2     2     2     2     3     3     3     3     36     26     32     32     1.2     0.7     0.7     0.7     0.5     0.3     0.3     0.3     In to V-     In to V-     In to V-     In to V-     3     7     7     3     0.3     0.35     0.35     0.35     40     40     40     40     Catalog     Catalog     Catalog     Catalog     -40 to 85     -40 to 125     0 to 70     0 to 70     SOIC | 8     PDIP | 8
SOIC | 8
SO | 8
TSSOP | 8
VSSOP | 8     PDIP | 8
SOIC | 8
SO | 8
TSSOP | 8
VSSOP | 8     PDIP | 8
SOIC | 8
TSSOP | 8
VSSOP | 8     8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8)     See datasheet (PDIP)
8SO: 48 mm2: 7.8 x 6.2 (SO | 8)
8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8)
8TSSOP: 19 mm2: 6.4 x 3 (TSSOP | 8)
8VSSOP: 15 mm2: 4.9 x 3 (VSSOP | 8)     See datasheet (PDIP)
8SO: 48 mm2: 7.8 x 6.2 (SO | 8)
8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8)
8TSSOP: 19 mm2: 6.4 x 3 (TSSOP | 8)
8VSSOP: 15 mm2: 4.9 x 3 (VSSOP | 8)     See datasheet (PDIP)
8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8)
8TSSOP: 19 mm2: 6.4 x 3 (TSSOP | 8)
8VSSOP: 15 mm2: 4.9 x 3 (VSSOP | 8)     4     7     7     7     Cost Optimized
EMI Hardened
Standard Amps     Cost Optimized     Standard Amps     Standard Amps     100000     250000     150000     100000     100     80     80     80     30     30     30     30     Bipolar     Bipolar     Bipolar     Bipolar

方框图

  • LM358B - 功能方框图
