边界扫描

好的！边界扫描（Boundary Scan） 是一种广泛应用于数字电路板（特别是高密度、多引脚器件）测试和调试的内置式测试技术。它的核心标准是 IEEE 1149.1，通常也称为 JTAG（Joint Test Action Group，即最初制定该标准的工作组名称）。

核心目的：解决物理访问难题

现代电路板上的芯片引脚密集，连接（如BGA封装）隐藏在芯片底部，传统的物理探针测试点变得极其困难甚至不可能。边界扫描提供了一种通过少量专用测试接口访问和测试芯片间互连以及芯片内部逻辑的方法。

基本原理：

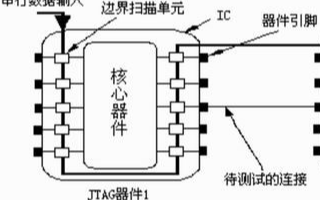

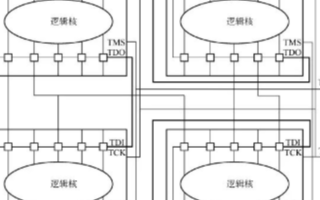

专用测试结构： 在芯片内部的每个输入/输出（I/O）引脚和核心逻辑之间，插入一个被称为边界扫描单元（Boundary Scan Cell, BSC）的特殊移位寄存器单元。

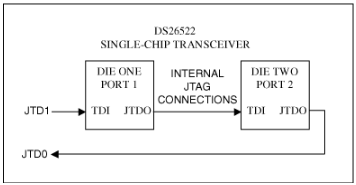

组成扫描链： 将芯片上所有IO引脚的边界扫描单元连接起来，形成一个或多个环形的边界扫描寄存器（Boundary Scan Register, BSR）。这个寄存器贯穿芯片的边界。
测试访问端口（TAP）： 芯片提供专用的测试引脚（通常至少4或5个：TDI - 测试数据输入, TDO - 测试数据输出, TCK - 测试时钟, TMS - 测试模式选择, 可选的 TRST - 测试复位）。这些引脚构成了 TAP控制器（TAP Controller） 的接口。

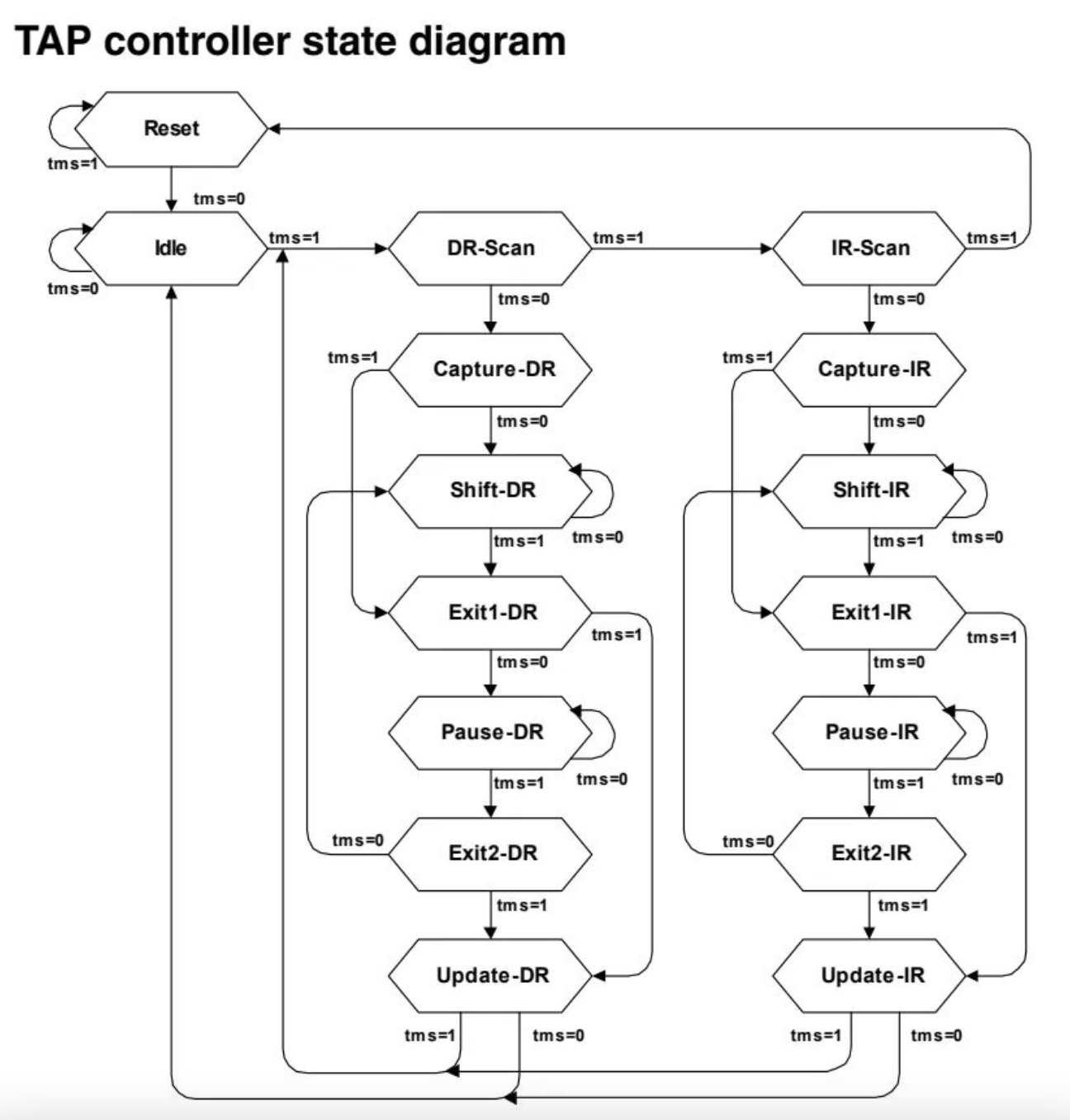

TAP控制器： 这是一个芯片内部的状态机，它接收TCK, TMS信号，并根据IEEE 1149.1协议控制测试操作（如捕获数据、移位数据、更新输出等）。
测试操作模式：
- 移位（Shift）: 通过TDI输入测试向量（测试数据），通过TCK时钟信号将数据串行移入边界扫描寄存器。同时，可以移出之前捕获的数据到TDO。
- 捕获（Capture）： 在TCK作用下，边界扫描单元捕获其对应引脚的实际信号值（输入引脚捕获输入信号，输出引脚捕获核心逻辑的输出值）。
- 更新（Update）： 将在移位阶段准备好的测试数据（通常是要输出的值）加载到对应引脚的输出锁存器中，使其驱动到外部引脚上。

主要应用：

互连测试（Interconnect Test）：
- 测试电路板上芯片与芯片之间连接（走线或焊点）的开路（断开）和短路（不该连接的地方连上了）。
- 原理：控制一个芯片的某个输出引脚驱动一个特定值（如1），然后捕获与这个输出相连的另一个芯片的输入引脚的值，看是否匹配。如果预期的1变成了0（或高阻），可能是开路；如果很多引脚读回的值都相同，可能它们短路在一起了。
芯片内部逻辑测试：
- 利用边界扫描作为测试通道，将测试向量移入芯片并应用到核心逻辑，再将结果移出检查。通常需要配合内建自测试（BIST） 或扫描测试（Scan Test）结构。

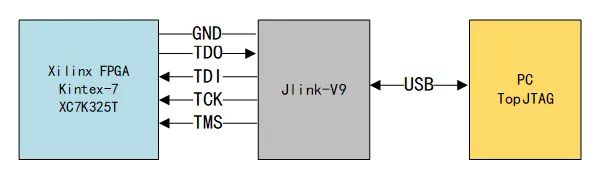

在线编程（ISP）和配置：
- 通过边界扫描接口，可以直接对板上的可编程器件（如FPGA、CPLD、闪存、微控制器）进行编程、配置或更新固件。这是边界扫描在生产和现场更新中的一个非常重要的功能。JTAG成了这些器件的标准编程接口。
系统级调试：
- 在系统正常运行或部分运行状态下，通过边界扫描接口可以：
  - 监视（采样）关键的内部或外部信号状态。
  - 强制驱动特定引脚的值进行调试或绕过故障。
  - 控制芯片复位。
  - 访问芯片内部的调试模块（如处理器内核的JTAG调试接口）。

优点：

高密度电路板的测试救星： 无需物理探针访问密集引脚或微小的焊点。
提高测试覆盖率： 显著提升电路板互连测试的覆盖率。
简化测试开发： 测试向量更易生成，测试夹具更简单便宜（通常只需一个JTAG连接器）。
支持器件编程： 统一标准化的在线编程方式。
强大的调试能力： 在生产、维修和研发阶段提供深入的调试手段。
标准化： IEEE 1149.1 是一个广泛支持的工业标准。

总结：

边界扫描（JTAG/IEEE 1149.1）是一种革命性的测试和调试技术，它通过在芯片I/O周围嵌入移位寄存器链（边界扫描单元），利用少量专用的测试引脚（TAP），解决了高密度电路板物理测试访问难的痛点。它不仅用于检测互连故障（开路/短路），还极大地简化了芯片内部逻辑测试的访问，并已成为对可编程逻辑器件进行在线编程/配置的事实标准。在电子产品的设计验证、生产测试、现场维护和调试中扮演着不可或缺的角色。
