38译码器真值表讲解

3-8译码器真值表详解

基本概念

功能：将3位二进制输入（如地址、控制信号）转换为8个互斥的输出（低电平有效或高电平有效）。
常见型号：74HC138（低电平有效输出）。
引脚说明：
- 输入：3个地址位（A0, A1, A2），其中A2为高位。
- 输出：8个信号（Y0~Y7），通常设计为低电平有效（输出0表示选中）。
- 使能端（控制信号）：
- G1（高电平有效）
- G2A和G2B（低电平有效）

  使能端必须满足 G1=1 且 G2A + G2B=0 时，译码器才工作，否则所有输出为高电平（无效）。

真值表（包含使能端）

G1	G2A	G2B	A2	A1	A0	Y7	Y6	Y5	Y4	Y3	Y2	Y1	Y0	说明
0	×	×	×	×	×	1	1	1	1	1	1	1	1	禁用：G1无效
×	1	×	×	×	×	1	1	1	1	1	1	1	1	禁用：G2A无效
×	×	1	×	×	×	1	1	1	1	1	1	1	1	禁用：G2B无效
1	0	0	0	0	0	1	1	1	1	1	1	1	0	输入000 → Y0=0
1	0	0	0	0	1	1	1	1	1	1	1	0	1	输入001 → Y1=0
1	0	0	0	1	0	1	1	1	1	1	0	1	1	输入010 → Y2=0
1	0	0	0	1	1	1	1	1	1	0	1	1	1	输入011 → Y3=0
1	0	0	1	0	0	1	1	1	0	1	1	1	1	输入100 → Y4=0
1	0	0	1	0	1	1	1	0	1	1	1	1	1	输入101 → Y5=0
1	0	0	1	1	0	1	0	1	1	1	1	1	1	输入110 → Y6=0
1	0	0	1	1	1	0	1	1	1	1	1	1	1	输入111 → Y7=0

注：

输出为0表示选中（低电平有效），其余输出为1（高电平）。

×表示任意值（0或1），不影响结果。

关键规则

使能条件：
- 当 G1=1 且 G2A=0、G2B=0 时，译码器工作。
- 任何使能端不满足 → 所有输出=1（无效）。
输入与输出关系：
- 输入 A2A1A0 组成3位二进制数，范围0~7（000₂~111₂）。
- 输出 Y0~Y7 对应十进制编号：
  - 输入二进制数 = N → YN=0（其余为1）。

    例：输入 A2A1A0=101₂（5₁₀）→ Y5=0，其他输出=1。

电路工作原理

逻辑表达式（以低电平有效输出为例）：

Y0 = (G1 · ¬G2A · ¬G2B) · ¬A2·¬A1·¬A0
Y1 = (G1 · ¬G2A · ¬G2B) · ¬A2·¬A1·A0
...（以此类推）

内部结构：
使用与非门（NAND）组合实现，每个输出对应一个最小项（minterm）。

应用场景

地址译码：微处理器系统中扩展存储器或外设（如选中某片RAM）。

例：A2A1A0=000 → 选中设备0（Y0有效）。
逻辑函数生成：组合多个译码器输出，实现任意3变量逻辑函数。
数据分配器：将输入数据导向选中的输出通道。

扩展应用

级联更多位：
用两片74HC138可构建4-16译码器（输入位A3控制使能端）。
配合其他逻辑：
与门、或门组合实现复杂译码功能。

通过真值表清晰展示了3-8译码器的核心逻辑：3位输入选择8个输出中的1个有效信号（低电平），并严格受使能端控制。

从这个名字来剖析，三八译码器，就是把 3 种输出形态翻译成 8 种输入形态。从图 3-15所能看出来的，74HC138 有 1～6 一共是 6 个输出引脚，然则个中 4、5、6 这三个引脚是使能引脚。使能引脚和我们前边讲 74HC245 的 OE 引脚是一样的

2020-03-30 09:32:02

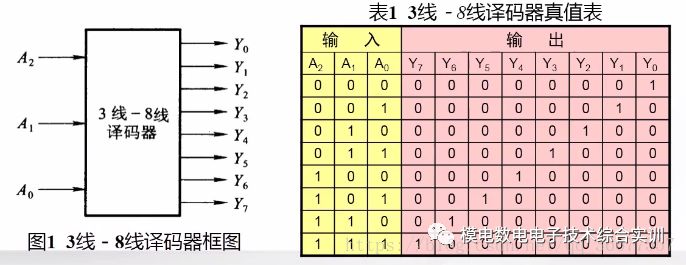

38译码器真值表以及功能与原理

38译码器也就是三线八线译码器，那么38译码器真值表以及功能与原理是什么呢，下面小编就为大家来带38译码器真值表以及功能与原理。三线八线译码器的三线是指三位二进制数字，其会组成000到111共八个

2021-07-08 15:55:54

求一种在FPGA中使用行为描述语句实现3-8译码器的设计方案

真值表可以写出表3.1 3-8译码器真值表功能模块图与输入输出引脚说明译码器工程包含顶层模块decode38与底层模块decode_module，图3.1是整个工程的模块功能图。下面介绍一下顶层模块各引脚的功能：原作者：语雀

五斤麻辣油 2022-07-01 15:26:26

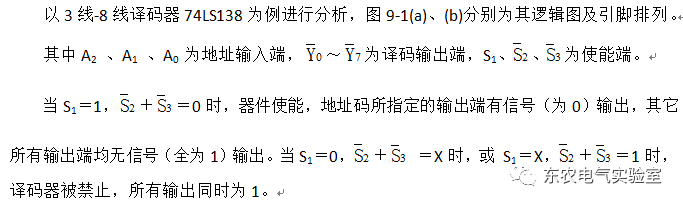

74HC138译码器的工作原理是什么

的是74HC138，也叫38译码器。2. 工作原理38译码器，从名字来分析就是把3种输入状态翻译成8种输出状态。对于数字器件的引脚，如果一个引脚输入的时候，有 0 和 1 两种状态；对于两个引脚输入的时候，就会

shsfsdfsg 2021-11-25 09:27:16

38译码器原理图怎么连线

38译码器（3-to-8解码器）是一种数字逻辑电路，它将3位二进制输入信号转换成8种可能的输出信号。这种译码器广泛应用于数字系统中，用于控制多个设备的开关状态，如LED显示、多路选择器等。 1.

2024-10-18 14:58:15

LUT与真值表有何关系

LUT与真值表有何关系？FPGA是如何通过两个相同输入的LUT5和一个MUX组成LUT6的？

doublelove 2021-11-02 06:12:32

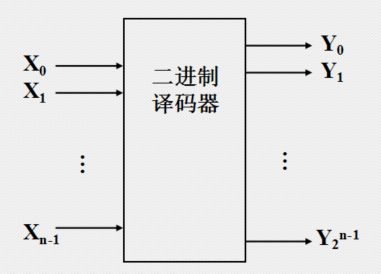

二进制译码器和二-十进制译码器介绍

输入：二进制代码，有n个；输出：2^n 个特定信息。 1.译码器电路结构以2线— 4线译码器为例说明 2线— 4线译码器的真值表为:

2023-04-30 16:29:00

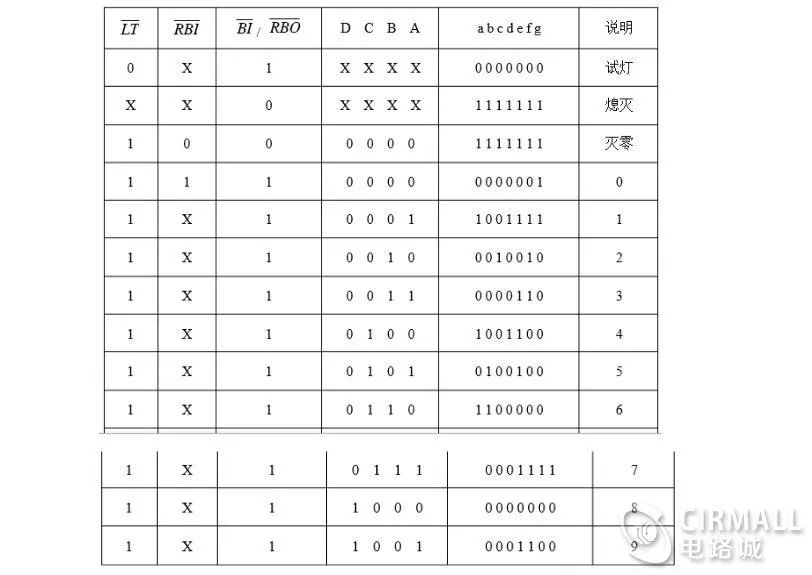

常见译码器工作原理介绍

译码的逻辑电路成为译码器。译码器输出与输入代码有唯一的对应关系 74LS47 是输出低电平有效的七段字形译码器，它在这里与数码管配合使用，列出了74LS47的真值表，表示出了它与数码管之间的关系。

2023-04-26 15:39:40

常说的38译码器有哪些

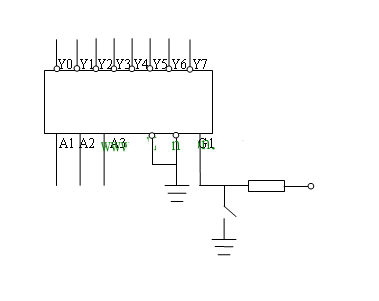

、74HC595、APM495374HC138也就是我们常说的38译码器，原理图如下：通过对ABC三位二进制的译码，在Y0-Y7中对应的端口输出，低电平有效。其中E1#、E2#和E3为使...

马刺牛逼 2021-12-06 07:19:08

#硬声创作季数字电子技术基础：译码器--例题1--设计译码器--解法一--（2）列真值表

译码器

2022-11-06 23:06:55

译码器定义

译码器1. 译码器定义译码器是一种用以检测输入位（码）的特定组合是否存在，并以特定的输出电平来指示这种特定码的存在的数字电路。——《数字电子技术基础系统方法》译码器的功能是将具有特定含义的二进制码

harmonin 2021-12-07 09:37:27

多种方式自制CPU 译码器

在DIY的时候，有多元的选择是最好的。不同品种，不同的厂家，可必免断供，不同的型号可避免涨价打消制作的想法。在CPU或MCU中译码器器至关重要，多位译码器可使用74138多片联级，4位译码器可选

ywxq 2022-10-02 16:40:44

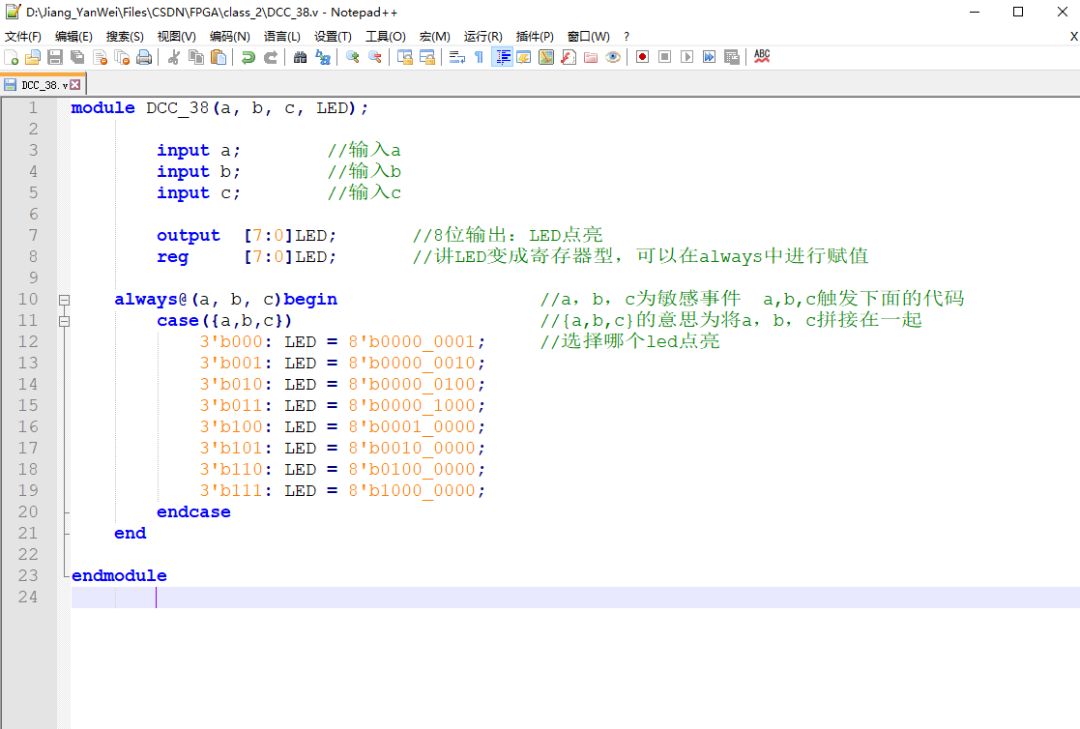

FPGA之三八译码器
