针对电动车充电器使用UC3842芯片的典型电路框架，我为您整理一个通用的结构说明（由于具体型号差异较大，此处无法提供精确图纸，但核心原理相通）：

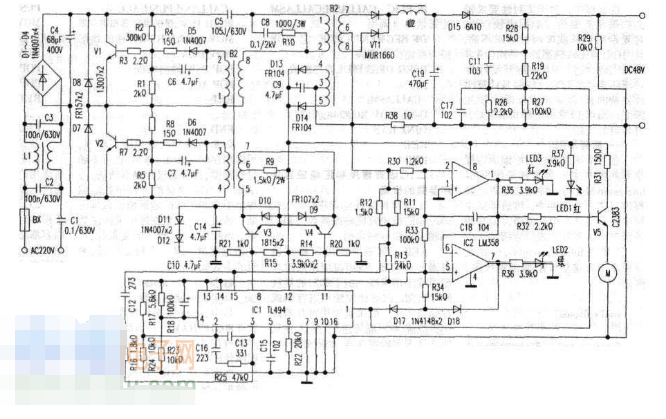

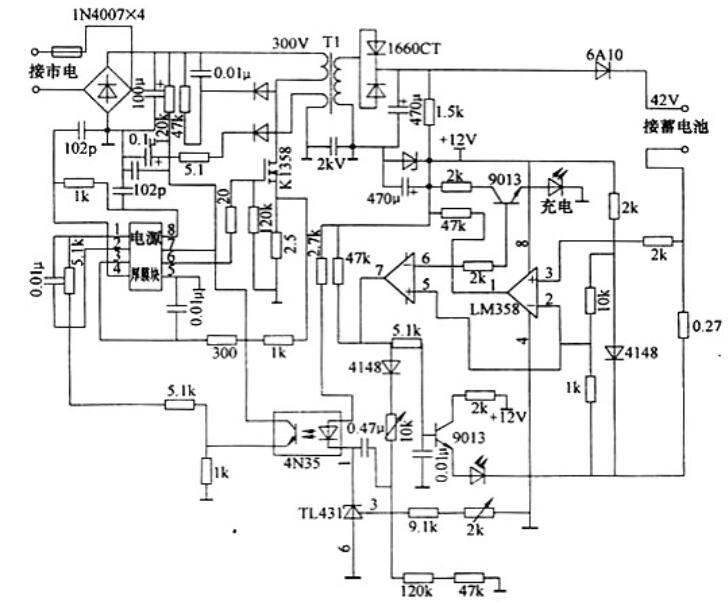

UC3842电动车充电器核心电路结构
-
输入滤波 & 整流
- 保险管（F1） → EMI滤波器（共模电感+电容） → 桥式整流（BR1）→ 高压电解电容（C1, 如100μF/400V）滤波，输出约300V直流
-
UC3842供电启动
- 启动电阻：高压通过电阻（Rst, 如150kΩ）给C2（如47μF/50V）充电 → 当C2电压升至≥16V时，UC3842（IC1）开始工作
- 持续供电：启动后由辅助绕组（变压器T1第三绕组）经二极管（D2）整流后给UC3842供电
-
PWM控制（UC3842核心功能）
- 振荡频率：由RT/CT引脚电阻（Rt）和电容（Ct）设定（例：Rt=10kΩ, Ct=3.3nF → ~50kHz）
- 电流检测：MOSFET源极电阻（Rsense, 如0.5Ω）检测电流 → 输入到ISENSE引脚（超过阈值关闭输出）
- 驱动输出：OUT引脚通过限流电阻（Rg）驱动MOSFET（Q1, 如IRF840）栅极
-
功率转换
- MOSFET（Q1）导通时：300V直流能量存入变压器T1初级绕组
- MOSFET关断时：变压器次级能量通过整流二极管（D3, 如快恢复二极管）输出
-
输出整流滤波
- 次级整流（D3）→ LC滤波（L1+C3+C4, 例：1000μF/100V电解电容）→ 输出至电池（例：48V/60V）
-
电压反馈调节
- 输出端采样（电阻分压R5/R6） → 光耦（PC817）发光侧 → 反馈至UC3842的COMP引脚 → 动态调整PWM占空比
-
保护电路
- 过流：ISENSE引脚电压超过1V时立即关闭输出
- 欠压/过压：VCC引脚电压低于10V或高于34V时保护
- 输出短路：反馈环路强制降低占空比
重要器件标注参考
| 符号 | 器件 | 典型值/型号 |
|---|---|---|
| IC1 | UC3842/UC3843 | PWM控制器 |
| Q1 | MOSFET | IRF840, K2645等 |
| T1 | 高频变压器 | 定制（磁芯EI33等） |
| D3 | 次级整流管 | MUR1560, UF5408 |
| U1 | 输出光耦 | PC817, EL817 |
| BR1 | 整流桥 | GBJ1506 |
维修注意事项 ⚠️
- 安全第一：高压电容（C1）断电后需放电，防触电！
- 易损件排查顺序：
- MOSFET（Q1）击穿 → 连带检查Rsense电阻、驱动电阻Rg
- UC3842芯片 → 检查VCC电容C2是否失效
- 次级整流二极管D3击穿
- 高压滤波电容C1鼓包
- 代换原则：MOSFET/整流管需参数≥原型号，光耦必须原型号
如需具体型号的图纸，建议查找 “电动车品牌 + 车型 + 充电器型号（如C4845）” 的关键词搜索，或拆机查看电路板上的印刷型号（例如：TM-48100、DZ-48V）。维修时建议参考同芯片方案的公开电路图分析（例如搜索“UC3842充电器电路图”）。
请严格遵循安全操作规范，非专业人员不建议自行拆修开关电源设备！
