充电器开关电源电路图及原理

好的，我们来详细解释一下手机充电器这类常见开关电源（Switching Mode Power Supply，简称SMPS）的基本电路图和核心工作原理，使用中文讲解。

核心目标： 将220V交流电转换成稳定、低电压（如5V）、较高电流的直流电，供手机等设备使用。

主要构成部分及电路图框架

想象一下电能在电路中的“旅程”：

1. 输入保护与滤波：

   • 作用： 防止浪涌电流/电压损坏电路，滤除电网高频干扰，抑制开关电源自身产生的噪声窜回电网。
   • 主要元件： 保险丝(Fuse)、压敏电阻(NTC/Varistor)、安规电容(CX, CY - 跨线电容和Y电容)、共模电感(Core)。它们共同构成了EMI滤波电路。
   • 电路位置： 交流输入端的入口。

2. 整流：

   • 作用： 把输入的交流电变成脉动直流电。
   • 主要元件： 整流桥(Bridge Rectifier, 通常是4个二极管集成或分立)。
   • 原理： 无论交流正负半周，整流桥都将其引导成单向流动，但电压波形高低起伏很大，还不是平滑的直流。

3. 初级电路：

   • 高压储能： 整流后的脉动直流会流经一个大容量电解电容(CBulk)。这个电容负责在交流周期内储存能量，为后续的开关动作提供相对稳定的高压直流（约300V+）。
   • 开关元件：
     • 作用： 这是开关电源的核心控制开关。它以非常高的频率（几十KHz到几百KHz）快速地导通和关断流向变压器的电流。
     • 元件： 以前常用功率MOSFET（场效应晶体管），现在低功耗小体积充电器多用功率开关IC，它将驱动电路、PWM控制器甚至MOSFET都集成在一个芯片里（如PWM IC或Power IC）。
   • 高频变压器：
     • 作用： 电气隔离（最重要！保证安全）、电压变换、功率传递。
     • 原理： 初级线圈连接到开关管和高压电容上。当开关管导通时，电流流过初级线圈，储存磁场能量。当开关管关断时，磁场能量消失（通过次级线圈释放）。通过不同的线圈匝数比实现降压（比如300V降到5V范围）。由于工作频率高，变压器体积可以做得非常小。

4. 次级电路：

   • 整流：
     • 作用： 将变压器次级线圈输出的高频交流电再次整流成直流电。
     • 元件： 效率要求高，故通常使用肖特基二极管(Rectifier Diode)。这种二极管导通压降小（0.3-0.5V）、反向恢复快，适合高频工作。
   • 滤波：
     • 作用： 平滑高频整流后的直流电纹波，得到稳定的低压直流输出。
     • 元件： 由滤波电容(Cout) 和可能的滤波电感/磁珠组成。

5. 反馈与控制回路（保障输出电压稳定）：

   • 作用： 实时监测输出电压(Vout)，与内部基准电压（如TL431提供的2.5V）比较产生误差信号。该信号用于调节开关管的导通时间（脉宽），从而稳定输出电压。
   • 关键部件与流程：
     • 分压电阻(R1, R2)： 在输出端，将输出电压分压取样。
     • 误差放大器： 通常是一个可编程并联稳压器(TL431最常见)。它将取样电压与其内置的精密基准电压（2.5V）进行比较放大，产生误差电压/电流信号。
     • 光电耦合器(光耦, Optocoupler)： 这是反馈的关键隔离器件。初级的发光二极管受误差信号驱动发光，次级的光敏三极管接收到光信号转换成电流信号。
     • PWM控制器： PWM IC通过接收光耦次级传来的反馈信号（代表了输出电压的状态），实时调整它发出的开关脉冲的占空比(Duty Cycle) - 即导通时间占整个开关周期的比例。如果输出电压高了，减小占空比（缩短导通时间）；如果输出电压低了，增大占空比（延长导通时间）。

6. 其他辅助电路：

   • 偏置绕组： 变压器可能还有一个小的辅助绕组（偏置绕组）。当开关管关断时，它的感应电压经整流滤波后，可为PWM IC本身及反馈光耦的初级侧提供工作电源（Vcc）。
   • 吸收回路： 在开关管或变压器初级两端，通常有由电阻、电容、二极管（如RCD）组成的网络，用于吸收开关管关断瞬间变压器漏感产生的高压尖峰，保护开关管不被击穿。

开关电源核心工作原理总结（PWM控制、高频斩波、变压器隔离）

1. 整流滤波： 交流输入 → EMI滤波 → 整流桥 → 高压滤波电容（得到约300V高压直流）。
2. 高频斩波： PWM IC驱动开关管(或功率开关IC内部开关)以高频（如60KHz）交替导通和关断。

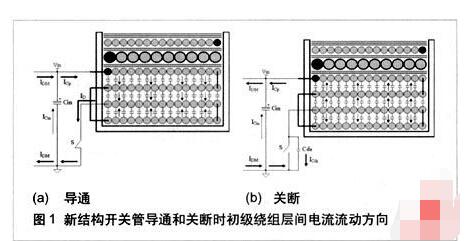

3. 能量存储与传递（隔离降压）：
   • 开关管导通：高压直流电流流过变压器初级线圈，电能转化为磁能存储在变压器磁芯中。
   • 开关管关断：变压器磁场能量不能突变，次级线圈感应出电压，通过次级整流二极管将磁能转化为电能输出（同时初级回路RCD吸收漏感尖峰）。
4. 次级整流滤波： 次级线圈输出的高频交流 → 肖特基二极管整流 → LC滤波电容 → 得到平稳的直流输出。
5. 闭环反馈控制（维持Vout恒定）：
   • 输出端分压电阻取样 → TL431误差放大 → 驱动光耦初级LED发光。
   • 光耦次级接收光信号 → 产生电流信号反馈给PWM IC。
   • PWM IC根据反馈信号实时调整输出驱动脉冲的占空比(D)。
   • 调压本质： Vout ≈ Vin (Nsec/Npri) * D （Vin为初级直流电压，Nsec/Npri为变比，D为占空比）。通过调节D来补偿Vin波动或负载变化对Vout的影响。

为什么是“开关”电源？

关键就在于开关管的高速开关动作（通常几十KHz到上MHz），这与传统的线性电源截然不同。

• 线性电源： 调整管（如三极管）工作在线性放大区，靠巨大的电压差和自身功耗来“抵抗”输入电压变化，实现稳压。效率低（常低于50%），发热大。
• 开关电源：
  • 开关管要么饱和导通（管压降很低，功耗小）。
  • 要么完全关断（电流为0，功耗接近0）。
  • 功耗主要发生在开关瞬间的过渡状态，以及寄生电阻/二极管压降上。
  • 通过控制开关管导通时间比例来调节功率传递。
  • 因此效率极高（可达90%以上），体积小，重量轻。

图解说明

由于文字描述抽象，请参考下面的简化框图（想象一下）：

[ AC 220V In ]   [ Fuse, Var/NTC ]
        |
        V
    [ EMI Filter (CX, CY, Core) ]
        |
        V
[    Bridge Rectifier (D)    ] -----> [ ]  (High Voltage Bulk Capacitor CBulk ~300VDC) ┐
        |                                                                              │
        V                                                                              │
┌---[ PWM Control IC / Power IC ] <-------------------------------┐                  │
│      | (Drive)                                                   |                  │
│      |                                                           |                  │
│      V (Gated Switching Signal)                                  | (Feedback Signal)│
│ [ Switching MOSFET (Q) ]          [ RCD Snubber ]                |                  │
│      |                                                           |                  │
│      V (Primary Winding)                                         |                  │
│ [ High Freq Transformer ]                                        |                  │
│        |      | (Primary)          ┌-------[ Bias Winding (D,C) -> Vcc for IC]       │
│        |      |                   ┌┘ (Aux Power for IC)                             │
│        V (Secondary Winding)      V                                                │
│   [ Secondary Diode (Schottky D) ] ---> [ Output Filter (L? Cout) ] ---> [Vout +5V]┼─┐
│                                                                                    │ |
│                                                                                    │ |
└-------------------------------------------------------------------------------┐    │ |
                                                                                │    │ |
                 [ Voltage Divider (R1, R2) ] ---> [ TL431 Error Amp/Ref ] ---> │    │ |
                                                                                │    │ |
                         [ Optocoupler LED ] <------------┐                     │    │ |
                                                          │ (Error Signal)      │    │ |
                                                          │                     V    V |
                         [ Optocoupler PhotoTransistor ] ------> [ PWM IC Feedback Pin]

(反馈路径简化表示)

重要提醒

• 简化版： 实际电路会根据功率、成本、功能要求有变化（如准谐振、同步整流等更高级技术）。
• 安全第一： 开关电源内部有高压（300V+）！严禁非专业人员拆解或维修带电设备！ 即使拔掉插头，大电容也可能存有高压，需充分放电。
• 紧凑设计： 手机充电器将所有部件高密度集成，体积小巧。
• 能效与标准： 现代充电器需满足相关能效标准（如DoE VI, CoC Tier 2, 中国能效标准等），并通过安规认证（UL, CE, CCC等）。

希望这个中文解释和电路框架能帮助你理解充电器开关电源的基本原理！
