以下是 NE555 定时器芯片的引脚图（Pinout） 和功能说明，以及核心功能表（中文版）：
NE555 引脚图（8-Pin DIP 封装）
┌───┴───┐
┌──1┘ └8┌──┐
│ GND VCC │ ← 缺口朝上时
├2 TRIG 7 DIS├
├3 OUT 6 THR├
└4 RST 5 CTRL┘
└───┬───┘引脚排列顺序（从顶部缺口逆时针）：
- GND (接地)
- TRIG (触发)
- OUT (输出)
- RST (复位)
- CTRL (控制电压)
- THR (阈值)
- DIS (放电)
- VCC (电源正极)
NE555 引脚功能表
| 引脚号 | 名称 | 类型 | 功能描述 |
|---|---|---|---|
| 1 | GND | 输入 | 电源接地端 (0V) |
| 2 | TRIG | 输入 | 低电平触发端：电压 ≤ ⅓ VCC 时启动定时 |
| 3 | OUT | 输出 | 输出端：高电平（≈VCC-1.7V）或低电平（0V） |
| 4 | RST | 输入 | 复位端：低电平时强制停止输出（需 ≥ 0.7V 保持工作） |
| 5 | CTRL | 输入 | 控制电压端：接电容可抗干扰；接电压可改变阈值（默认 ⅔ VCC） |
| 6 | THR | 输入 | 阈值端：电压 ≥ ⅔ VCC 时终止定时 |
| 7 | DIS | 输出 | 放电端：输出低电平时内部三极管导通（接地放电） |
| 8 | VCC | 输入 | 电源正极（4.5V~15V） |
核心功能模式
-
单稳态模式（Monostable）
- 用途：产生固定宽度的单次脉冲（如延时开关）
- 触发方式：TRIG 脚输入低电平脉冲 → OUT 输出高电平 → 定时结束恢复低电平
-
无稳态模式（Astable）
- 用途：生成方波振荡（如LED闪烁、PWM信号）
- 原理：DIS脚周期性充放电，输出连续高低电平
-
双稳态模式（Bistable）
- 用途：作RS触发器（手动开关控制）
- 控制：TRIG 低电平 → 输出高；RST 低电平 → 输出低
关键参数速查
- 电源范围：4.5V ~ 15V（常用 5V 或 12V）
- 最大输出电流：200mA（可直接驱动LED、继电器）
- 温度范围：民用级（0°C~70°C） / 工业级（-40°C~85°C）
应用示例
- LED闪烁电路：
R1=1kΩ, R2=10kΩ, C=10μF→ 频率≈1Hz - 延时继电器：TRIG接地触发，OUT控制继电器延时断开
提示：实际设计需参考官方Datasheet（如Texas Instruments NE555），注意滤波电容靠近VCC/GND脚以减少噪声干扰。
NE555时基集成电路相关资料分享
NE555时基集成电路资料下载内容包括：NE555引脚功能NE555内部方框图NE555典型应用电路555定时器的功能表
naugia
2021-03-23 06:32:05
ne555引脚图及功能
555时器是电子工程领域中广泛使用的一种中规模集成电路，在很多电子产品中都有应用。ne555的作用是用内部的定时器来构成时基电路，给其他的电路提供时序脉冲。
2021-06-21 11:22:48
ne555的5脚接电容的作用
ne555的5脚接电容的作用 NE555是一种常用的集成电路芯片，其原理为定时脉冲调制，被广泛应用于电子电路控制领域。其中的5脚是NE555中的控制端，也被称为“控制电压(Vc)”。在
2023-09-13 17:48:30
NE555在组成多谐振荡器时5脚空接的作用是什么？
NE555在组成多谐振荡器时5脚空接的作用是什么？ NE555是一种重要的集成电路，常用于制作多谐振荡器。在搭建多谐振荡器时，我们常常将NE555的5脚空接，这是因为这个引脚在多谐振荡器中扮演着
2023-09-13 18:23:11
stm32f407引脚功能表
stm32f407引脚功能表1 主功能就是STM32基本IO口，与外设没有连接的，我们可以直接输出或读入高低电平使用时采用要初始化GPIO结构体参数，并打开端口的时钟2 默认复用功能是与外设连接
小嘛小二郎呀
2021-08-09 06:29:21
NE555测频原理是什么
蓝桥杯单片机必备知识-----(8)NE555测频NE555测频原理很多人不知道NE555测频怎么搞，其实很简单。已经使用跳线帽将P34和NE555的输出端接在一起了，关乎NE555，有些许数电
硬件工程师1
2021-07-20 07:21:31
74ls163引脚图及功能表
74LS163是4位二进制同步计数器，它具有同步清零、同步置数的功能，它可以灵活的运用在各种数字电路，以及单片机系统种实现分频器等很多重要的功能。 74LS163引脚图： 74LS163引脚图
2021-07-08 16:00:13

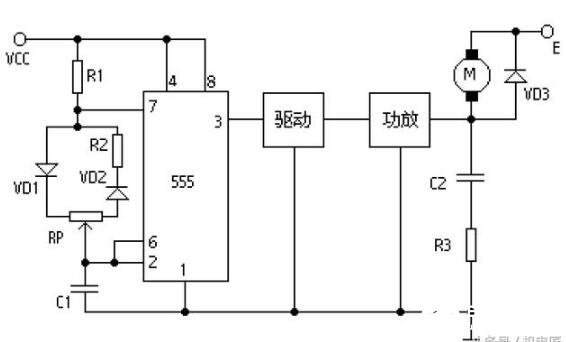

NE555构成的直流电机PWM调速器电路图
如果电机的工作电流小于200mA，则可以用NE555第3引脚直接驱动；如果电机需要更大的驱动电流，应增加驱动和功放级，以便匹配电机的输出功率。
2020-05-02 11:40:00
74ls32引脚图及功能表
，6--2Y；7--GND； 右起：右上8--3Y，9--3A，10--3B；11--4Y，12--4A，13--4B；14--VCC 其中A，B为输入端，Y为输出端，GND为电源负极，VCC为电源正极。 74LS32引脚图： 74LS32功能表： 文章综合来源：51hei 编辑：ymf
2021-07-08 11:22:59
NE555微功耗定时器电子资料
本文介绍的NE555单稳态定时器具有微静耗和双路触发的特点。其电路结构简单，运行亦可靠。定时器的原理电路见下图。平时，NE555的2脚处于高电平，第4第8脚因T1截止为低电平0V，所以此间的NE555静...
qjqb
2021-04-21 08:05:03
玩转NE555芯片
描述NE555芯片学习和玩耍。这些是您需要试验的组件。一定很有趣！所以我们把这两者结合起来。玩 NE555 既有趣又学习！筹码是最容易玩的筹码。有了这个，就有了三个带 LED 的电路，所以你可以看到
微风挽雨
2022-09-05 07:58:14
74hc595引脚图及功能表
3个io就可以控制8个数码管的引脚，他还具有一定的驱动能力，可以免掉三极管等放大电路，所以这块芯片是驱动数码管的神器.应用非常广泛。 74HC595引脚图及功能表： 74HC595引脚
2021-07-01 10:10:29
ne555应用电路图说明
可靠，操作电源范围大，输出端的供给电流能力强，计时精确度高，温度稳定度佳，且价格便宜。 NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其
2023-12-04 17:11:27
用NE555风扇周波调速电路资料推荐
NE555接成占空比可调的方波发生器，调节RW可改变占空比。在NE555的3脚输出高电平期间，过零通断型光电耦合器MOC3061初级得到约10mA正向工作电流，使内部硅化镓红外线发射二极管发射红外光
bertvwang
2021-05-14 07:36:42
74ls160引脚图及功能真值表介绍
74ls160引脚图管脚图及功能真值表，74ls160引脚图管脚图74LS160的功能真值表-综合电路图 74ls160引脚图管脚图 74LS160的功能真值表
2022-05-25 16:39:14
NE555外接的电阻与电容该如何确定？
NE555外接的电阻与电容该如何确定？比如2脚与地之间、5脚与地之间、7脚与6脚（2脚）之间的电阻...。先谢过大家。
nvhyfwe
2023-09-28 07:45:47
NE555DR和NE555D有区别吗
（最小值）： 4.5 V 最大工作温度： + 70 C 最小工作温度： 0 C 封装： Reel 图NE555时基电路原理框图及引脚功能 如上图所示，R1、R2、R3对供电Vcc分压，使
人间烟火123
2020-07-02 10:36:25
基于NE555的警笛电路图
这里已经发布了许多使用NE555定时器IC的电子电路，这只是另一个。这是基于NE55定时器IC的警笛电路图。该电路使用两个NE555定时器IC，每个定时器IC都作为非稳态多谐振荡器连接。该电路可以由
2023-04-02 11:04:48
详解8脚时基集成电路NE555的应用电路
NE555 (Timer IC)为8脚时基集成电路，大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC。NE555体积小、重量轻、稳定可靠，操作电源范围大，输出端的供给电流能力强，计时精确度高，温度稳定度佳，且价格便宜。
2022-02-28 16:24:41

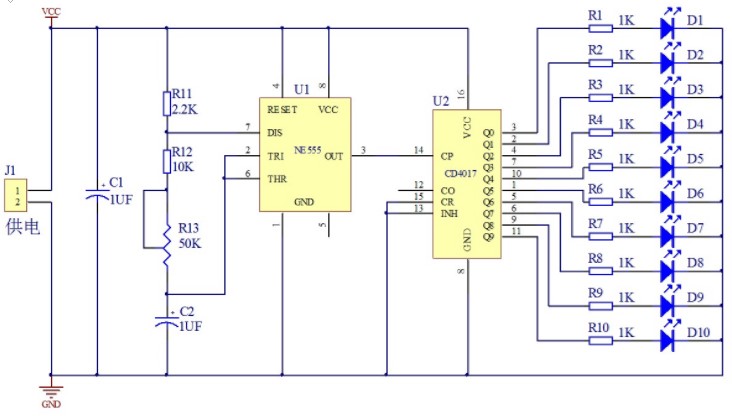

利用NE555和CD4017构成的LED灯
