在STM32微控制器中，PLL（锁相环）是时钟系统的核心模块，用于将外部低速晶振（如HSE或HSI）的频率倍频到更高的系统时钟频率。以下是关于STM32 PLL模拟与配置的详细说明：

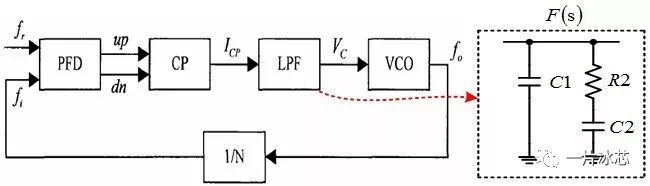

1. PLL的基本原理
- 输入源：PLL的输入可以是HSI（内部高速时钟）或HSE（外部高速晶振）。
- 倍频过程：通过分频系数（M）、倍频系数（N）以及分频系数（P/Q）实现频率调整：
- M (分频)：将输入时钟分频后提供给PLL。
- N (倍频)：对分频后的时钟进行倍频。
- P/Q (分频)：将倍频后的时钟分频为系统时钟（SYSCLK）或其他外设时钟（如USB、SDIO等）。
2. PLL的配置步骤
a. 使用STM32CubeMX工具模拟
- 打开STM32CubeMX，选择目标芯片型号。
- 时钟配置标签页：
- 选择时钟源（HSE或HSI）。
- 设置PLL参数（M、N、P、Q）。
- 观察生成的系统时钟频率（SYSCLK）是否符合预期。
- 生成代码：工具会自动生成初始化代码，包含PLL配置。
b. 手动配置寄存器
若直接操作寄存器，需参考芯片数据手册（如RCC章节）：
// 示例：STM32F4系列配置PLL为168MHz（HSE=8MHz）
RCC_OscInitTypeDef RCC_OscInitStruct = {0};
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
RCC_OscInitStruct.HSEState = RCC_HSE_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
RCC_OscInitStruct.PLL.PLLM = 8; // M=8 → 输入频率=8MHz/8=1MHz
RCC_OscInitStruct.PLL.PLLN = 336; // N=336 → VCO输出=1MHz*336=336MHz
RCC_OscInitStruct.PLL.PLLP = 2; // P=2 → SYSCLK=336MHz/2=168MHz
RCC_OscInitStruct.PLL.PLLQ = 7; // Q=7 → 用于USB等外设
HAL_RCC_OscConfig(&RCC_OscInitStruct);3. PLL模拟与验证
a. 软件仿真
- STM32CubeIDE调试器：在调试模式下查看寄存器值（如RCC_CFGR），确认PLL状态位是否置位（
PLLRDY）。 - 频率计算工具：使用在线工具（如STMicroelectronics的Clock Configuration Tool）验证参数合法性。
b. 硬件测试
- 示波器/逻辑分析仪：测量芯片的时钟输出引脚（如MCO）以验证实际频率。
- 代码验证：通过读取
SystemCoreClock变量或使用HAL_RCC_GetSysClockFreq()函数获取当前系统频率。
4. 常见问题
- PLL无法锁定：
- 检查输入频率是否在芯片支持的范围内（参考数据手册）。
- 确保VCO频率在有效范围（例如STM32F4的VCO需在100-432MHz之间）。
- 时钟偏差过大：
- 检查外部晶振是否起振，负载电容是否匹配。
- 代码配置后不生效：
- 确保在修改PLL参数前切换系统时钟到HSI，并在配置完成后切回PLL。
5. 关键注意事项
- 参数范围：不同STM32系列的PLL参数（M/N/P/Q）范围不同，务必查阅对应型号的《参考手册》。
- 低功耗模式：在低功耗模式下（如Stop模式），PLL可能被禁用，需重新配置唤醒后的时钟。
- EMI风险：过高的频率可能导致电磁干扰，需权衡性能与稳定性。
通过以上方法，您可以有效模拟和验证STM32的PLL配置，确保系统时钟的准确性和稳定性。
