在STM32微控制器中连接外部高速ADC时，需综合考虑硬件接口、时钟同步、数据传输和软件驱动等关键点。以下是关键步骤和注意事项：
1. 硬件设计要点
接口选择
- 并行接口：适合超高速ADC（如100MSPS以上），例如16位并行接口的AD7606。需使用STM32的FSMC/FMC接口（如STM32F4/H7系列）直接读取数据。
- SPI/QSPI：适用于中高速ADC（如10-50MSPS），需选择支持高速SPI模式的ADC（如ADS8866）。注意STM32的SPI时钟上限（通常≤50MHz）。
- JESD204B：超高速接口（如1GSPS以上），需搭配FPGA或专用接收器，STM32通常通过并行接口或USB接收处理后的数据。
时钟同步
- 使用STM32的MCO引脚输出精准时钟（如HSE分频）作为ADC的主时钟。
- 若ADC需要低抖动时钟，建议外接专用时钟芯片（如Si5341）或晶振。
PCB设计
- 模拟/数字电源分离，推荐使用磁珠或电感隔离。
- 高速信号线（如并行数据线、时钟线）需等长布线，阻抗匹配。
- 地平面分割时，采用“单点接地”策略，避免数字噪声干扰模拟部分。
2. 软件驱动优化
数据传输
- DMA配置：在高速模式下必须启用DMA，避免CPU频繁中断。例如：
// 以STM32 HAL库为例，配置SPI DMA接收 HAL_SPI_Receive_DMA(&hspi1, adc_buffer, BUFFER_SIZE); - 双缓冲机制：使用乒乓缓冲区实现连续采样（如ADS127L01的连续模式）。
时序控制
- 对于并行接口ADC，通过FSMC/FMC的时序寄存器调整
ADDR_SETUP_TIME和DATA_SETUP_TIME，匹配ADC的时序要求。 - 若使用SPI，需确保SCLK极性与ADC时序匹配（例如ADS8866要求CPOL=1, CPHA=1）。
中断处理

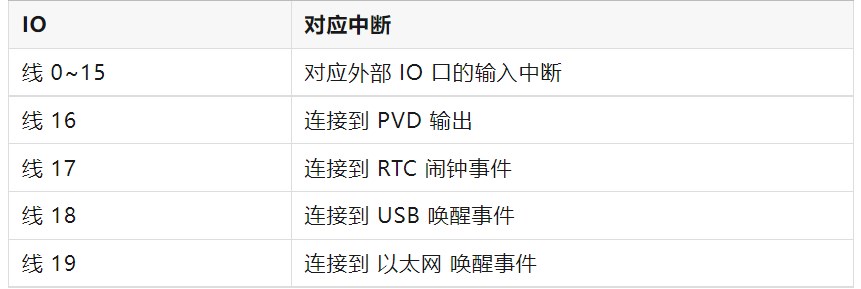

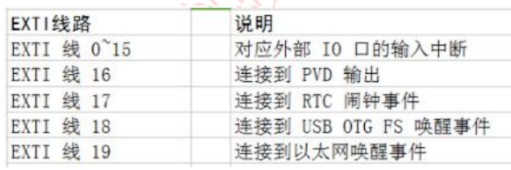

- 利用ADC的DRDY（数据就绪）引脚触发STM32外部中断，快速响应数据读取。
- 中断服务函数中仅做标志位处理，数据搬运交给DMA。
3. 推荐外部ADC型号
| 型号 | 接口 | 采样率 | 分辨率 | 特点 |
|---|---|---|---|---|
| AD7606C-16 | 并行/SPI | 1MSPS | 16位 | 8通道同步采样，内置基准 |
| ADS8866 | SPI | 1MSPS | 16位 | 低功耗，单通道 |
| LTC2315-14 | SPI | 5MSPS | 14位 | 高速低噪声 |
| AD9218 | JESD204B | 3GSPS | 12位 | 超高速，需搭配FPGA |
4. 典型应用场景
- 音频处理：ADAU1979（I2S接口，192kHz采样） + STM32H7的SAI接口。
- 工业检测：AD7606（并行接口） + STM32F7的FMC接口，实现多通道振动信号采集。
- 射频采样：AD9208（JESD204B） + FPGA + STM32H7的USB HS，用于软件无线电。
5. 常见问题
- STM32接口速度不足：若SPI/并行接口无法满足ADC速率，可通过FPGA转换数据为USB/Ethernet协议。
- 噪声干扰：在ADC电源引脚添加π型滤波器（10μF钽电容 + 100nF陶瓷电容）。
- 时序误差：使用示波器检查SCLK和DATA的建立/保持时间是否符合ADC规格书。
通过合理选择ADC型号、优化硬件布局及软件驱动，STM32可高效对接多种高速ADC，满足医疗成像、通信系统等高性能应用需求。若需要具体型号的参考设计，可提供详细参数（如采样率、通道数、功耗预算），以便进一步推荐方案。
