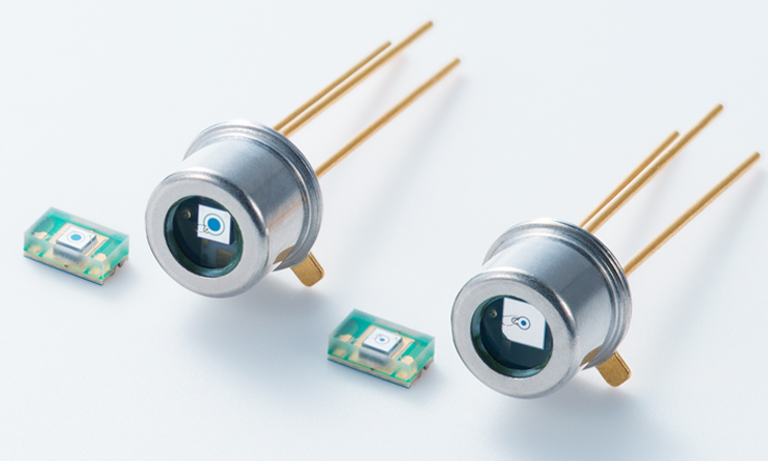

雪崩光电二极管

分享:

“雪崩光电二极管”就是 Avalanche Photodiode (APD) 的标准中文译名。

它是光电二极管的一种特殊类型,工作原理基于半导体内部的雪崩倍增效应

以下是其关键特点的详细解释:

  1. 工作原理:

    • 光电效应: 像普通光电二极管一样,当光照射到APD的光敏区域(耗尽层)时,光子被吸收并产生电子-空穴对(光生载流子)。
    • 雪崩倍增: APD的关键特性在于其工作电压远高于普通光电二极管的工作电压,通常接近(但低于)其反向击穿电压。在这个高反向偏压下,耗尽区内部存在极强的电场。
    • 碰撞电离: 光生载流子(主要是电子)被耗尽区内的强电场加速,获得很高的动能。
    • 链式反应(雪崩): 这些高速运动的载流子与耗尽区中的原子晶格发生碰撞时,产生足够的能量将价带中的电子“撞”到导带上,从而产生新的电子-空穴对(二次载流子)。这些二次载流子又被强电场加速,继续碰撞电离产生更多的载流子。这个过程形成一种链式反应、倍增效应,就像雪崩一样迅速扩大。
    • 内部电流增益: 最终,一个初始的光生载流子可以产生大量的二次载流子,使得输出电流显著增大。电流的放大倍数称为雪崩增益(通常用符号 M 表示)
  2. 结构特点:

    • 为了实现可控的雪崩倍增效应而不发生破坏性击穿,APD通常具有特殊的结构设计(如保护环结构、拉通型结构等),以耗尽区中形成均匀的高电场区域。
    • 需要稳定且精确控制的高反向偏置电压(通常在几十伏到几百伏范围) 来维持雪崩工作状态。
  3. 主要优点:

    • 高内部增益: 雪崩增益(M)通常可以达到几十甚至几百倍,大大提高了器件的灵敏度。这使得APD能够探测到极其微弱的光信号(单光子级别),是普通PIN光电二极管做不到的。
    • 高响应速度: APD本质上仍然是结型器件,具有非常快的响应速度,能够探测高频调制的光信号(GHz量级)。
    • 低噪声增益: 相对于需要外部放大器的PIN光电二极管,APD的内部增益本身引入的噪声可以相对较低(尤其是低过剩噪声因子的APD)。
  4. 主要缺点/挑战:

    • 需要高工作电压: 需要专门的、稳定且精确的高压电源。
    • 增益温度依赖性: 雪崩增益对温度非常敏感,通常需要温度补偿电路。
    • 过剩噪声: 雪崩倍增过程本身具有随机性(并非每个初始载流子都产生完全相同的二次载流子),这会产生额外的“过剩噪声”,增益越高,过剩噪声越大。选择低过剩噪声因子的材料(如InGaAs用于通信波长)和优化设计很重要。
    • 增益与带宽的权衡: 增益越高,器件的响应速度(带宽)往往会降低。
    • 成本: 相对PIN光电二极管,APD及其所需外围电路的成本通常更高。
  5. 主要应用:

    • 高速光通信(光纤通信): 尤其适用于长距离、高速率(10Gbps, 25Gbps, 100Gbps及以上)的接收端,用于探测微弱的光信号。
    • 激光雷达: 探测返回的微弱激光脉冲信号,用于距离测量、三维成像(自动驾驶、测绘等)。
    • 单光子探测: 在盖革模式(接近或略高于击穿电压)下工作,可用于光子计数等要求极高灵敏度的应用。
    • 弱光探测: 任何需要探测极微弱光信号的科学仪器、医疗诊断设备、夜视设备等。
    • 高精度测距/测速。

总结来说:雪崩光电二极管(APD)是一种利用内部雪崩倍增效应来实现高灵敏度(内部增益)和高速响应的光电探测器。 它在光纤通信、激光雷达等需要探测微弱、高速光信号的领域有着广泛的应用。其核心优势是内部增益,但同时也带来了需要高偏压、温度敏感性、存在过剩噪声等挑战。

英文缩写为:APD (Avalanche Photodiode)

雪崩光电二极管的主要特性_雪崩光电二极管的工作原理

本文首先介绍了雪崩光电二极管的概念和主要特性然后简单分析了工作原理最后介绍雪崩光电二极管的应用和结构。

2019-08-01 10:10:10

三分钟看懂雪崩光电二极管

三分钟看懂雪崩光电二极管

2023-11-23 09:09:06

APD雪崩光电二极管的使用方法及核心信息讲解

APD雪崩光电二极管是一种常见的光电探测器,它因相比PD光电二极管具有更高微光探测能力(更高的增益),相比PMT光电倍增管具有更低的价格,而被广泛用于测距/医疗等行业。 这篇文章主要对APD雪崩

2025-10-21 09:22:20

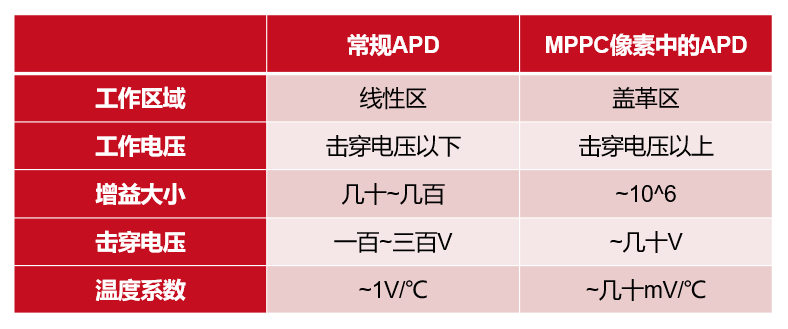

雪崩光电二极管(APD)的常见问题汇总与解答

光电二极管(PD)类似,雪崩光电二极管(APD)同样是利用光电效应来对光信号进行探测。不同的是,雪崩光电二极管(APD)相比光电二极管(PD)具有更高的增益,能够探测更微弱的光信号。 一,雪崩

2026-04-14 07:40:11

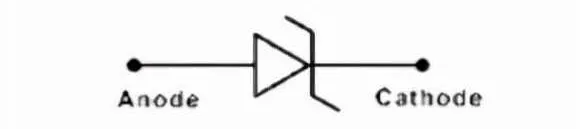

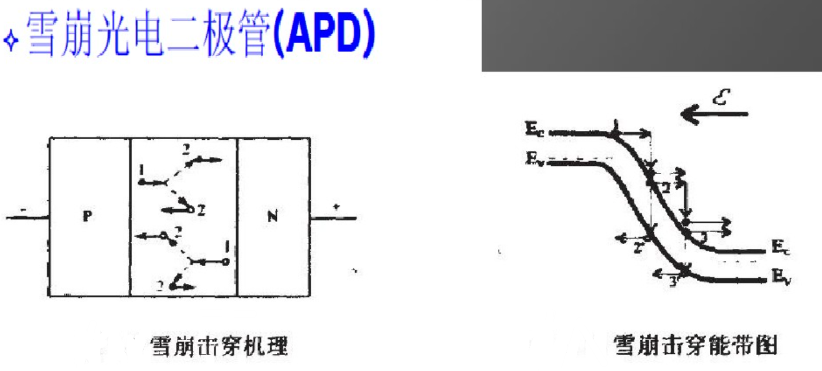

雪崩光电二极管击穿原理图

雪崩光电二极管是利用PN结在高反向电压下产生的雪崩效应来工作的一种二极管

2024-04-09 17:06:03

雪崩光电二极管基础知识点汇总

  雪崩光电二极管探测器(APD)已经并将继续用于广泛的应用,包括激光测距仪,数据传输和光子相关研究。本研究深入研究了APD结构、基本性能参数和过量噪声因子。设计人员有三种用于200 至 1150

bigbangboom 2023-02-06 14:15:47

请问一下有没有大佬知道关于雪崩光电二极管反向电流测量方面的内容?

什么是雪崩光电二极管雪崩光电二极管反向电流的测量介绍

ncaskd 2021-04-09 06:38:04

光电二极管雪崩光电二极管的区别是什么

  雪崩光电二极管放大器  APD 与 PIN光电二极管一样,使用四通道跨阻放大器来提供低噪声、高阻抗和低功耗。一些放大器提供温度灵活性以及出色的可靠性。所有这些品质使光电二极管有资格用于激光雷达

a2009428 2023-02-06 14:19:01

DN273光纤通信系统受益于微小的低噪声雪崩光电二极管偏置电源

DN273光纤通信系统受益于微小的低噪声雪崩光电二极管偏置电源

瓦德瓦155 2019-05-31 16:41:33

吉时利皮安计在雪崩光电二极管反向电流测量的应用

皮安计是针对各种工业现场的实际需求设计生产的,它的应用十分广泛,如测量绝缘材料电阻(率)、光电二极管暗电流测量、生物电流的测量等,吉时利皮安计是众多客户的首选,今天安泰测试就给大家分享一下吉时利皮安计在雪崩光电二极管反向电流测量的应用。

2021-09-29 11:41:14

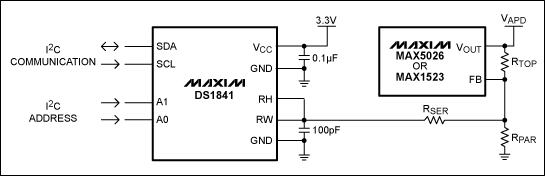

利用DS1841对数电阻优化雪崩光电二极管(APD)的偏置范围

DS1841可受温度控制的非易失(NV)、I²C对数电位器包含了一个7位对数变化的电阻器。通过与升压型DC-DC转换器相配合,DS1841能够调节施加在雪崩光电二极管的偏置电压。利用三个外部电阻(RSER、RTOP和RPAR)调节输出范围(图1)。

2023-06-10 16:02:43

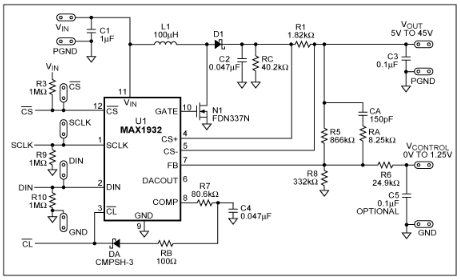

雪崩光电二极管检测器电路将电流限制在1mA并改善瞬态响应

新型高速雪崩光电二极管(APD)探测器需要具有较低电流限值的新型支持电路。本应用笔记使用数字控制APD偏置电源ICMAX1932为这些新型APD检波器设计改进的偏置电路。本电路增强了标准MAX1932应用电路。

2023-06-25 15:28:33

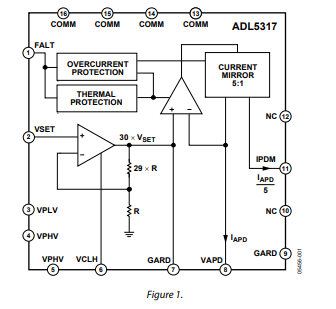

深入解析ADL5317:雪崩光电二极管偏置控制器与电流监测器

深入解析ADL5317:雪崩光电二极管偏置控制器与电流监测器 在光通信、激光雷达等众多领域,雪崩光电二极管(APD)因其高灵敏度而被广泛应用。而要充分发挥APD的性能,精准的偏置控制和电流监测

2026-01-15 15:05:06

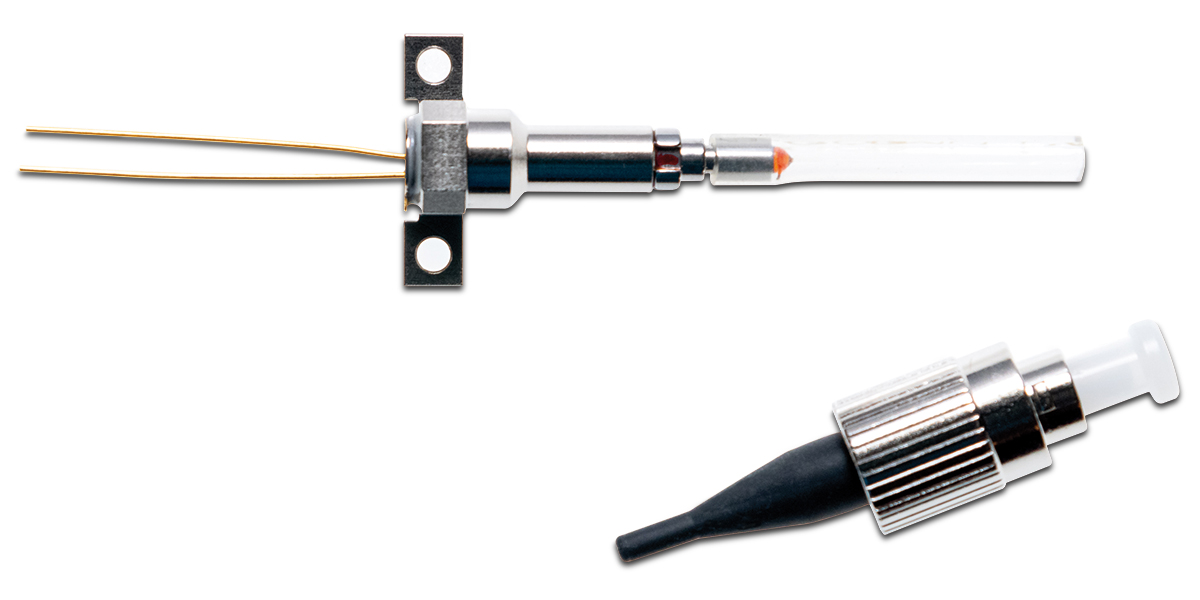

埃赛力达推出全新C30733BQC-01型InGaAs雪崩光电二极管,APD增益高达40倍

埃赛力达推出全新C30733BQC-01型InGaAs雪崩光电二极管,APD增益高达40倍 新一代光子检测器可为基于光纤的高端电信测试和分析设备应用提供高速、高增益和低噪音性能 提供以市场为导向

2023-06-12 15:56:43

ADL5317雪崩光电二极管偏置控制器和宽范围(5 nA - 5 mA)电流监控器技术手册

ADL5317是一款高压、宽动态范围偏置和电流监控器件,最适合与雪崩光电二极管一起使用。当提供最高80 V的稳定高压电源时,可以利用3 V兼容 **VSET** 引脚在6 V至75 V范围内

2025-05-09 13:58:46

自动驾驶的激光雷达历史、发展梳理

探测器有雪崩光电二极管(Avalanche photodiode,APD)、单光子雪崩二极管(Single photon avalanche diode,SPAD)、硅光电二极管(Silicon photomultipliers, SiPMs)之争。

2024-04-12 11:10:44

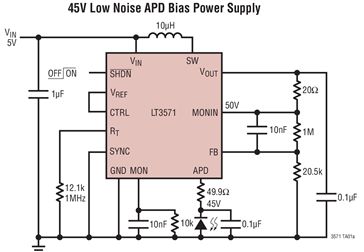

升压型DC/DC转换器LT3571的功能特性及应用范围

Linear推出的具有集成高端雪崩光电二极管 (APD) 电流监视器的固定频率、电流模式升压型 DC/DC 转换器 LT3571。

2020-12-08 11:32:00

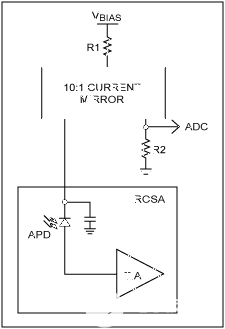

基于ADC进行数字控制的低噪声APD偏置电路实现案例

雪崩光电二极管(APD)被作为接收器探头用于光通信中。APD的高灵敏度和高带宽受到了设计者的广泛认可。

2020-08-08 10:03:00

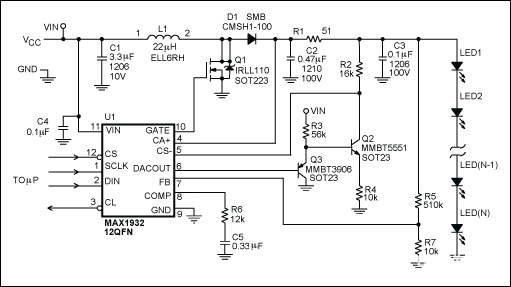

高压LED驱动器提供软件控制的强度

该电路为雪崩光电二极管(APD)调整偏置电源IC,以驱动高压LED串,从而提供可调电流、软件关断和开路故障的逻辑指示。

2023-01-12 16:39:07

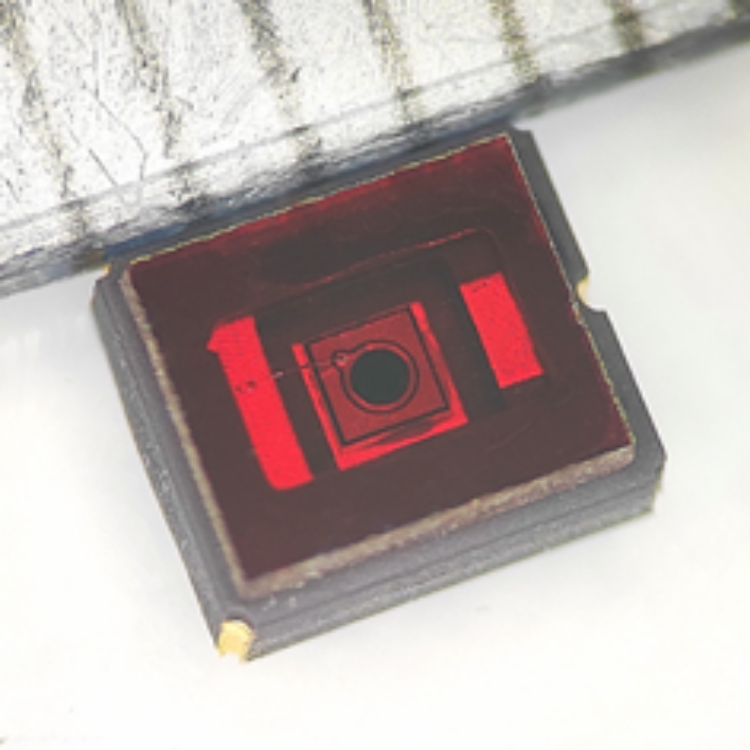

基于InGaAs/InP低噪声GHz单光子探测器研究

近年来, InGaAs/InP雪崩光电二极管(APD)体积小、功耗低、响应速度快,被广泛应用于近红外单光子检测。

2023-06-09 09:34:23

跨阻抗放大器在光子世界

110 年前,爱因斯坦发表了影响深远的有关光电效应的论文,从本质上创造了光子学这个学科。有人可能会认为,这么多年过去了,围绕光子学的科学和工程学一定已经完全成熟了。但实际上并非如此。光电二极管雪崩光电二极管光电倍增管等光传感器不断实现惊人的大动态范围,从而使电子学的探索日益深入到光子世界中。

iwuwjgj 2019-07-19 08:17:44

佳能开发出一款具有信号放大像素的100万像素单光子雪崩二极管图像传感器

SPAD传感器能够探测最微弱的光,可达光子量级水平的能量。这主要归功于电子在高压加速到高速时产生的雪崩效应。即在雪崩光电二极管的p-n结上施加一个非常高的反向偏压,使结区产生很强的电场

2020-07-08 14:49:26

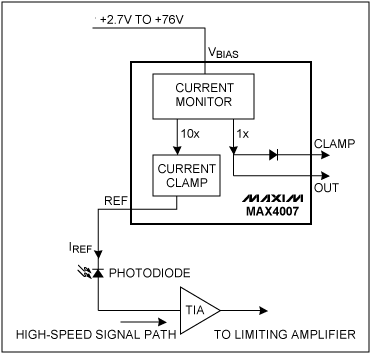

简单的稳压器为高端电流监视器提供恒定电压

电流监控器和雪崩光电二极管(APD)之间的压降随流过光电二极管电流监控应用的温度和电流而变化。因此,在光纤和仪表传输系统等应用中,检测平均光电二极管电流的能力对于高效的系统管理至关重要。

2023-06-12 14:53:42

InGaAs单光子雪崩焦平面研究进展

单光子探测器是一种可检测单个光子能量的高灵敏度器件。按工作原理不同,单光子探测器可分为光电倍增管(PMT)、超导单光子探测器(SSPD)和单光子雪崩光电二极管(SPAD)。

2023-04-15 16:00:59

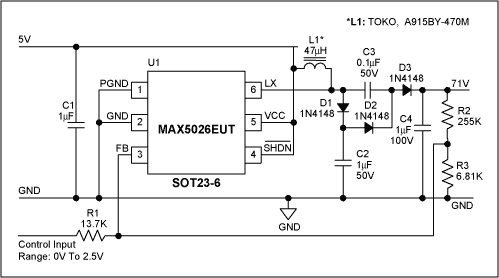

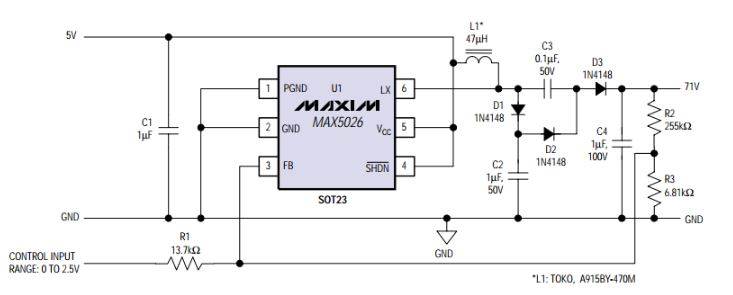

HFAN-03.1.1: 数字可编程低噪声雪崩光电探测器(APD)偏置电路

描述了一种电路来偏置光纤接收器中使用的雪崩光电二极管。具有倍压器输出的简单升压转换器采用 25V 电源提供 71V 至 5V 的数字编程输出电压。陶瓷滤波电容和有意减慢的 MOSFET 开关转换可提供低噪声输出。

2023-06-10 14:33:39

红外雪崩光电二极管的工作原理和发展趋势

由于雪崩倍增效应在近红外(NIR)、短波红外(SWIR)、中波红外(MWIR)和长波红外(LWIR)波段范围内具有放大机制,因此可用于探测低功率光信号甚至于单个光子。用于远程军事及空间应用等领域

2023-12-05 10:33:13

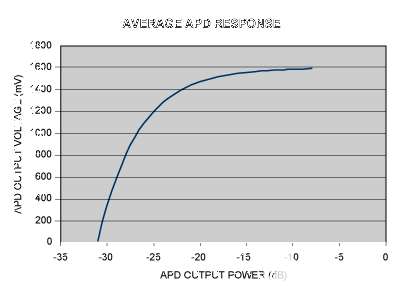

补偿非线性APD响应
