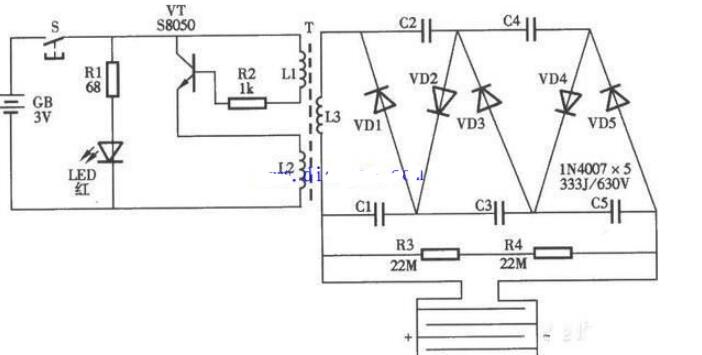

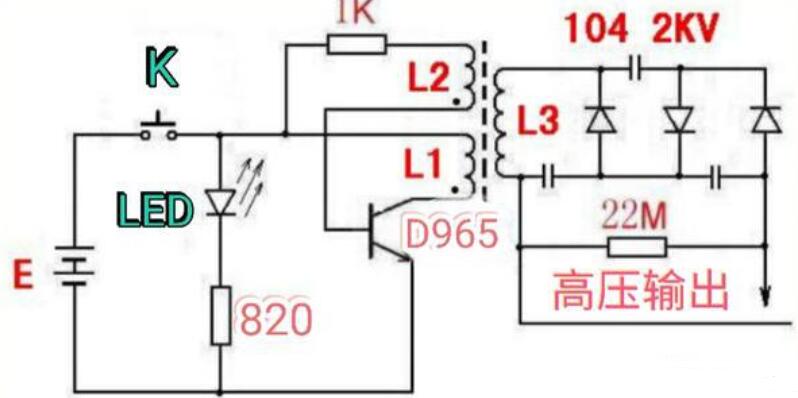

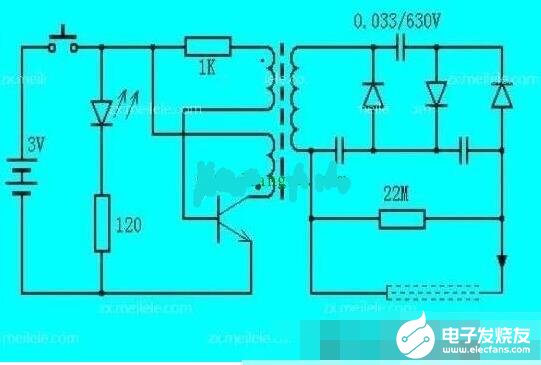

电蚊拍电路图

好的，这是一个典型电蚊拍电路的原理图及其工作原理说明（使用中文描述，并使用常见的元器件符号）：

            +----------------------+
            |                      |
            |        C (电网正极)     |
            |         ||           |
            |         ||           |
            |         ||           |
            |         ||           |
            |         \/           |
            |       +-------+      |
            |       |       |      |
    +---+   |     D3|>      |      |   D1 >|--+
    |BAT|----------+       +-------------+   |
    | 3V|   |     C3|       |       |        |
    +---+   |       |       |      _|_ C1     |
            |       +-------+      _+_        |
            |          |           | |        |
            |  R2      |           | |        |
            |  /-\/\/--+           | |        |
            |  | |         Q1      | |        |
            |  | |        NPN      | |        |
            |  | |        |\      | |        |
            |  | |C        |       | |        |
            |  +-|---------B     E | |        |
            |    |          | |    | |        |
            |    |          |/     | |        |
            |    |                  | |        |
            |  R1|                  | |        |
            |  /-\/\/--+            | |        |
            |  | |     |            | |        |
            |  | |     |            | |        |
            |  | |     |            | |        |
            |  | |     |            | |        |
            |  +-+-----+            | |        |
            |    |                  | |        |
            | SW1|SW2               | |        |
            +----|------------------|-+        |
            |    |                  |          |
            |    |                  |          |
            |    +------------------+          |
            |                                  |
            |               D2 >|--+           |
            |                   |   |          |
            |                   |   |          |
            |         C2        |   |          |
            |        _|_        |   |          |
            |        _+_        |   |          |
            |         |         |   |          |
            +-------------------+   |          |
            |                      |          |
            |        C (电网负极)     |          |
            |         ||           |          |
            |         ||           |          |
            |         ||           |          |
            |         ||           |          |
            |         \/           |          |
            +----------------------+          |
                                              |
                                              |
                                              |
                GND (电池负极) -----------------+

图示元件说明：

1. BAT: 电源，通常为 1.5V x 2 或 3V (2节或3节AA/AAA电池串联)。
2. SW1: 主开关。控制整个电路的通断。打开时给电路供电。
3. SW2: 放电/安全开关（常与SW1联动）。
   • 关闭SW1时 (常态)： SW2 闭合，将高压电网短路到地 (GND)，释放电网上的残余电荷，确保用户触碰时安全。
   • 按下SW1时 (工作状态)： SW2 断开，移除短路，允许高压产生。
4. R1: 基极限流电阻。限制流入晶体管Q1基极的电流，防止Q1损坏。典型值几欧到几十欧。
5. R2: 反馈/振荡电阻。与变压器T1的反馈绕组L3共同构成振荡回路的关键部分。提供Q1基极偏置并形成正反馈。典型值几十欧到几百欧。
6. Q1: 振荡晶体管（NPN型）。核心元件，将直流低压转换为高频振荡（交流）。常用型号如D965, S8050等。
7. T1: 高频升压变压器。通常有三组绕组。
   • L1: 初级线圈。连接在Q1的集电极和电源正极之间。通高频电流。
   • L2: 高压输出线圈。匝数非常多，将初级的高频低压升压为几百伏的高频交流电。
   • L3: 反馈线圈。提供正反馈信号到Q1的基极，维持振荡。
8. D1, D2, D3: 高压硅堆二极管。通常是 1N4007 (耐压1kV)。组成 倍压整流电路。
9. C1, C2: 倍压整流电容。通常是 102 (1000pF) 到 103 (0.01uF), 耐压要求非常高（通常在2kV或3kV以上）。
10. C3: 高频振荡旁路电容（有时省略）。提供高频通路。常用小瓷片电容（如104/0.1uF）。
11. C (电网): 正负电网栅条。由两至三层间隔排列的金属丝网组成（内层与外层分别接高压正负极，中间层可能接地或悬空）。

工作原理简述 (关键：振荡、升压、倍压整流):

1. 振荡产生：
   • 按下SW1，电路通电，同时SW2断开，解除短路。
   • 电流流经R1、R2到Q1基极，Q1开始导通。
   • Q1导通后，电流流经初级线圈L1，L1产生磁场，感应到反馈线圈L3。
   • L3感应电压通过R2、C3（若有）加到Q1基极，加强 Q1的导通（正反馈）。
   • 当L1电流饱和后，磁场变化减弱，L3感应电压反向，导致Q1基极电位下降。
   • Q1开始截止，L1电流减小/消失，磁场进一步减弱/消失。
   • L3感应电压再次反向（通过正反馈），迫使Q1截止更深。
   • 截止过程后，电源通过R1、R2再次给Q1基极提供偏置，Q1再次导通，如此循环往复，形成自激振荡（通常频率在几十kHz）。
2. 高频升压：
   • 振荡产生的高频交流电通过变压器T1的初级线圈L1。
   • 由于高压输出线圈L2的匝数远多于初级L1（匝比通常1：200到1：500），L2上感应出几百伏的高频交流电压。
3. 倍压整流：
   • 高频交流高压输入到倍压整流电路 (D1, D2, D3, C1, C2)。
   • 正半周： L2上正下负 -> D1导通 -> 对C1充电到峰值高压 (约几百伏)。
   • 负半周： L2上负下正 -> D2导通 -> 对C2充电到峰值高压 (约几百伏)。
   • 同时，C1上的电压 + L2负半周的峰值电压 -> D3导通 -> 将最终叠加电压 (C1电压 + C2电压) 加到高压电网的正极。
   • 电网负极通过C2连接到地(GND)。
   • 结果： 在电网正极和负极之间产生约 2000V - 3500V (或更高) 的 直流高压。电压值取决于升压变压器的匝比和倍压次数（上图是两倍压）。
4. 灭蚊过程：
   • 蚊虫触碰高压电网的正负极层。
   • 高压通过蚊虫的身体（相对导体）在瞬间形成短路放电回路（即电流从电网正极 -> 虫体 -> 电网负极）。
   • 强电流和高压产生的电弧瞬间将蚊虫击毙、烧焦。
5. 安全：
   • 释放SW1时，SW1断开切断电源，SW2同时闭合将电网直接短路到地(GND)，快速泄放掉电网和电容C1, C2上残留的高压电荷，避免用户误触时被电击。

重要提示：

• 安全第一！ 即使有泄放开关，维修或测试时也务必先断开电池。内部高压非常危险！
• 实际产品设计可能会因成本、体积、性能需求略有不同（如使用MOSFET管、专用IC、不同的倍压级数、LED指示灯等）。
• 元器件的具体参数（阻值、容值、耐压值、变压器匝数比）需要根据设计仔细选择，图示为常见参考值。
• PCB布局和变压器制造（尤其是绝缘）对产品性能和安全性至关重要。
• 此图是一个基本的原理图，代表了核心工作原理。复杂的型号可能增加USB充电电路、电量显示、不同灯光效果等，但其高压产生部分的原理基本不变。

希望这个详细的原理图和中文解释能帮助你理解电蚊拍的工作原理！
