电磁继电器是一种利用电磁感应原理将小电流控制信号转换为大电流开关动作的自动电气开关装置。其工作原理可分为以下关键步骤：
核心工作流程
-
通电生磁
当控制电路施加一定电压到继电器的线圈（Coil）时，线圈中流过电流，根据安培定则产生环绕线圈的电磁场，将内部的铁芯磁化成为电磁铁。 -
磁力驱动
磁化后的铁芯产生强磁场，吸引邻近的衔铁（Armature）。衔铁是刚性金属片，作为机械杠杆受到磁场拉力作用向下运动。 -
机械联动
衔铁运动时，带动与之刚性连接的簧片（Spring Leaf）移动，迫使与簧片连接的动触点（Moving Contact）离开常闭触点（NC），并向常开触点（NO）方向位移。 -
触点切换
- 未通电时：动触点通过弹簧压力保持与常闭触点（NC）接触，主电路断开或接通（视设计而定）。
- 通电后：动触点在衔铁驱动下与常开触点（NO）紧密接触，从而改变主电路通断状态，形成"小电流控制大电流"的开关动作。
-
断电复位
控制电压移除后，线圈失电，磁场消失。此时复位弹簧推动衔铁回弹至初始位置，动触点与NO断开，重新与NC闭合，主电路恢复原状态。

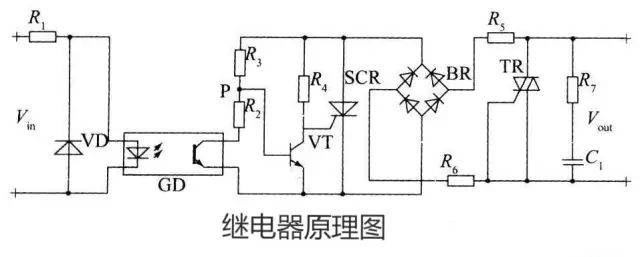

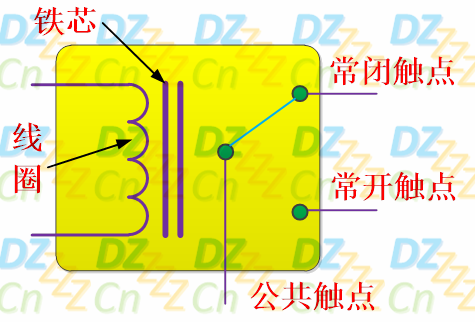

核心结构解析
| 部件 | 作用 |
|---|---|
| 线圈（Coil） | 通电后产生磁场，是电磁转换的能量输入端。 |
| 铁芯（Core） | 增强磁场强度，集中磁力线以高效驱动衔铁。 |
| 衔铁（Armature） | 受磁场吸引产生位移，传递机械力至触点系统。 |
| 触点系统 | 包括动触点、常开触点（NO）、常闭触点（NC），直接控制大电流主电路的通断。 |
| 复位弹簧 | 线圈断电时提供反向力，使触点恢复原位。 |
关键特性
- 电气隔离：控制回路（低压）与负载回路（高压/大电流）通过磁场实现物理隔离，保障操作安全。
- 放大作用：毫安级线圈电流可控制安培级负载电流（例如：5V/10mA信号控制220V/10A设备）。
- 快速响应：动作时间通常在10~100ms级别，适合频繁开关场景。
- 触点类型：分为常开（NO）、常闭（NC）、转换型（切换式），适应不同控制逻辑。
应用场景

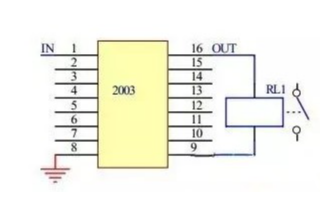

- 工业控制：PLC输出模块驱动电机、电磁阀等高功率负载。
- 电力系统：继电保护装置中快速切断故障电路。
- 汽车电子：车灯、喇叭等大电流负载的低压控制。
- 家用电器：空调压缩机启动、洗衣机进水阀控制等。
注：继电器动作时会发出"嘀嗒"声，源于衔铁撞击铁芯及触点切换的机械振动。
通过电磁转换与机械联动的结合，继电器在自动化控制中扮演着"电力开关"与"信号桥梁"的核心角色。
