HFSS (High Frequency Structure Simulator) 是一款由 ANSYS 公司开发的业界领先的三维全波电磁场仿真软件。它是设计、仿真和优化 PCB 天线（以及各种其他高频电子元件、微波器件、天线系统等）的强大工具和行业标准。
以下是关于使用 HFSS 进行 PCB 天线设计的关键点：
-
核心功能与优势：
- 三维全波求解器： 基于有限元法，能够精确求解麦克斯韦方程组，模拟天线辐射、耦合、散射、传播损耗等复杂电磁现象。这对于天线性能（如方向图、增益、效率、阻抗匹配带宽、隔离度等）的精确预测至关重要。

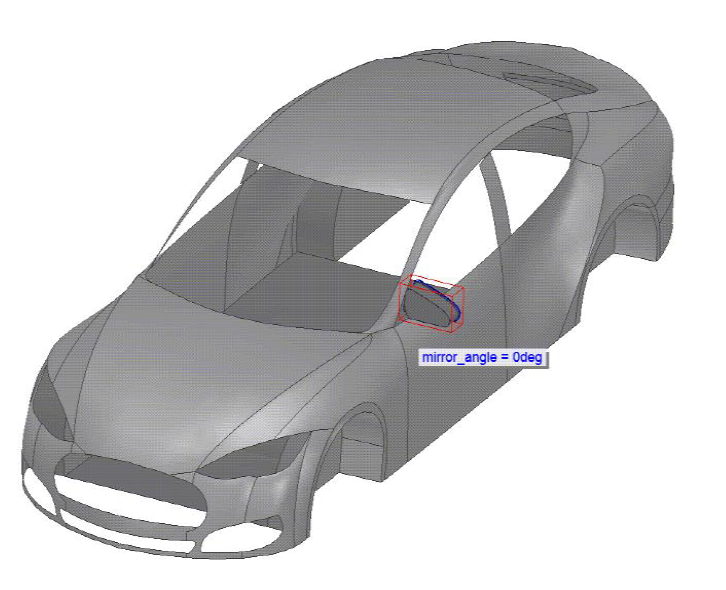

- 参数化建模： 支持创建参数化的天线模型（如贴片长度、宽度、馈线位置、接地板大小等），方便快速扫描参数、进行优化设计。
- 强大的建模能力： 内置建模工具可以创建复杂的天线结构（如各种形状的贴片、缝隙、倒F天线、平面螺旋等），同时支持导入多种 CAD 格式（如 STEP, IGES）和 ECAD 格式（如 ODB++, Gerber， IDF, EDB）的 PCB 设计文件。这是 PCB 天线设计的关键优势，可以导入实际的 PCB 布局。
- 精确的端口激励： 提供多种端口类型（波端口、集总端口、Floquet 端口等），能够准确地模拟真实世界中 PCB 天线如何被馈电（如微带线馈电、同轴馈电、共面波导馈电等）。
- 高级求解技术： 支持自适应网格剖分（自动加密网格至达到求解精度）、时域求解、频域求解、本征模求解（谐振分析）、S 参数提取、辐射边界条件（PML, Radiation）等。
- 强大的后处理： 可以直观地可视化电磁场分布（E 场、H 场、电流密度、SAR）、计算远场/近场辐射方向图、绘制 S 参数、史密斯圆图、天线参数（增益、方向性、效率、轴比等）。
- 优化与灵敏度分析： 内置优化器（如梯度优化、非线性规划）和 DOE/灵敏度分析工具，帮助自动寻找满足性能指标（如 S11 < -10dB 的带宽最大化、增益最大化）的最佳设计参数。
- 系统集成： 可以与 ANSYS Electronics Desktop 中的其他工具（如 Circuit Designer, SIwave）协同仿真，进行更复杂的系统级分析（如天线与匹配网络、射频前端的协同）。
-
HFSS 在 PCB 天线设计中的典型流程：
- 建模：
- 直接在 HFSS 中绘制天线结构（贴片、馈线、地板等）。
- 或 (更常见)：导入 PCB 布局文件 (如 ODB++, Gerber, .brd)。 HFSS 可以读取这些文件，提取所需的金属层、介质层、过孔等几何信息，精确还原 PCB 的实际物理结构。
- 设置材料属性（板材介电常数、损耗角正切，铜的电导率等）。
- 设置边界条件和激励：
- 添加辐射边界或理想匹配层来模拟开放空间（天线辐射到无限远）。
- 在馈电点位置设置合适的端口（最常用波端口或集总端口）定义激励信号。
- 设置求解：
- 定义求解频率范围（扫频范围）。
- 设置收敛标准（Delta S 值）。
- 运行仿真： HFSS 会自动进行网格剖分（可能多次自适应加密）并求解电磁场。
- 后处理与分析：
- 查看 S 参数（主要是 S11，反射系数），评估阻抗匹配和带宽。
- 观察 2D/3D 辐射方向图，分析增益、波束宽度、方向性。
- 查看电流分布、电场分布，理解工作原理。
- 计算效率等其他关键指标。
- 优化： 如果性能不达标，返回修改参数化模型，运行参数扫描或优化器，寻找更优设计。
- 验证与迭代： 仿真结果指导设计迭代，最终结果可用作打板前的性能预测。
- 建模：
-
PCB 天线设计中使用 HFSS 的注意事项：
- 精度关键： 材料属性（特别是介电常数和损耗）、边界条件设置、端口校准方式、网格质量等都对仿真精度有巨大影响。务必确保这些设置尽可能接近实际情况。
- 模型简化： 导入复杂 PCB 时，有时需要对与天线性能无关的细节（如远端密集的数字走线、大量过孔）进行适当简化，以控制模型规模和计算时间，但同时要注意简化带来的影响。
- 计算资源： 仿真复杂的 PCB 天线结构或宽频带扫描通常需要大量的计算资源（内存、CPU 时间）。HFSS 支持分布式计算。
- 学习曲线： HFSS 功能强大但相对复杂，掌握其高效准确地进行 PCB 天线设计需要一定的学习和实践经验（尤其在端口设置、边界条件设置、模型处理方面）。
总结：
HFSS 是目前设计和仿真 PCB 天线最强大、最精确的专业电磁仿真软件之一。 它通过三维全波电磁场仿真，能够深入研究 PCB 天线的阻抗特性、辐射方向图、效率、带宽等核心性能指标，并进行有效的参数优化。其强大的导入功能使其能够直接基于实际的 PCB 布局进行高精度仿真，是射频工程师和天线设计师设计高性能 PCB 天线的首选工具。虽然学习曲线较陡且对计算资源要求较高，但其带来的设计洞察力和对实物性能的预测能力使其在复杂 PCB 天线设计中具有不可替代的价值。
